ESP8266 - Sensor de temperatura
Este tutorial explica cómo usar el sensor de temperatura DS18B20 1-Wire impermeable con ESP8266. Este sensor es económico, fácil de usar y tiene una apariencia atractiva.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.
Acerca del sensor de temperatura One-Wire - DS18B20
Pinout del sensor de temperatura
El sensor de temperatura DS18B20 tiene tres pines que deben conectarse de una forma específica:
- Pin GND: debería conectarse a tierra (0V)
- Pin VCC: debería conectarse a la fuente de voltaje (5V o 3.3V)
- Pin DATA: es el bus de datos 1-wire y debería conectarse a un pin digital de la placa ESP8266.
El sensor suele presentarse en dos variantes: un paquete TO-92 (que se asemeja a un transistor) y una sonda impermeable. Para este tutorial, utilizaremos la versión con sonda impermeable.
Conectar un sensor de temperatura DS18B20 a un Arduino requiere una resistencia de pull-up, lo cual puede ser un engorro. Afortunadamente, algunos fabricantes han facilitado las cosas al ofrecer un adaptador de cableado que incluye una resistencia de pull-up integrada y un bloque de bornes, lo que simplifica el proceso de cableado.
Diagrama de Cableado

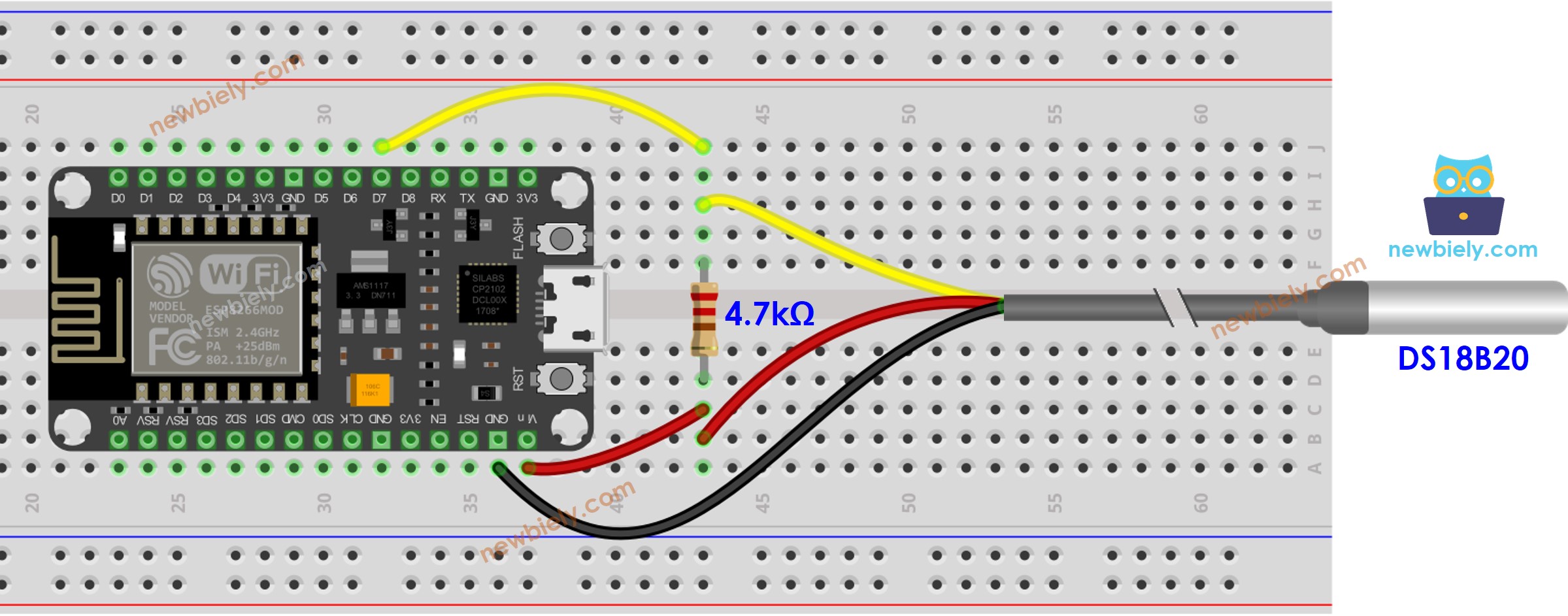

- Diagrama de cableado usando una protoboard.
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
- Diagrama de cableado que utiliza el adaptador de cableado (recomendado).
This image is created using Fritzing. Click to enlarge image
Recomendamos comprar sensor DS18B20 junto con su adaptador de cableado para una configuración sin problemas. Este adaptador incluye una resistencia integrada, lo que elimina la necesidad de una resistencia adicional en el cableado. También lo probamos y funcionó bien.
Cómo programar para el sensor de temperatura DS18B20
- Incluye la biblioteca en tu proyecto.
- Declara un objeto de tipo OneWire, correspondiente al pin conectado al pin de datos del sensor. Además, declara un objeto de tipo DallasTemperature.
- Iniciar el proceso de configuración del sensor:
- Ejecute el comando para obtener las temperaturas.
- Lee la temperatura en grados Celsius.
- Calcular grados Fahrenheit a partir de grados Celsius:
Código ESP8266
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Conecta los componentes tal como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora usando un cable USB.
- Abre el IDE de Arduino en tu computadora.
- Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
- Conecta el ESP8266 a una computadora usando un cable USB.
- Abre el IDE de Arduino, selecciona la placa y el puerto adecuados.
- Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “Dallas”, luego localiza la biblioteca DallasTemperature creada por Miles Burton.
- Presiona el botón Instalar para instalar la biblioteca DallasTemperature.
- Se le pedirá que instale la dependencia. Haga clic en el botón Instalar Todo para instalar la biblioteca OneWire.
- Copie el código y ábralo con el IDE de Arduino.
- Haga clic en el botón Subir en el IDE para transferir el código al ESP8266.
- Coloque el sensor en agua caliente y agua fría o sosténgalo en la mano.
- Verifique los resultados en el Monitor Serial.
