ESP8266 - Sensor de Puerta - Relé

Este tutorial te enseña cómo usar el ESP8266 y un sensor de puerta para controlar el relé. Al conectar el relé a una cerradura de solenoide, una bombilla, una tira de LEDs, un motor o un actuador..., podemos usar un sensor de puerta para controlarlos. Aprenderemos dos aplicaciones diferentes:

Aplicación 1 - El relé se activa cuando la puerta está abierta y el relé se desactiva cuando la puerta está cerrada. El estado del relé está sincronizado con el estado del sensor de la puerta. En detalle:

ESP8266 enciende el relé cuando se abre la puerta.
ESP8266 apaga el relé cuando se cierra la puerta.

Aplicación 2 - El estado del relé se alterna cada vez que se abre la puerta. Más específicamente:

Si ESP8266 detecta que la puerta se ha abierto (el estado del sensor cambia de BAJO a ALTO), encenderá el relé si actualmente está APAGADO, o apagará el relé si actualmente está ENCENDIDO.
El cierre del sensor de la puerta no afecta al estado del relé.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Puerta
1	×	Relé
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del rele y del sensor de la puerta

Si no está familiarizado con el relé y el sensor de puerta (incluido el diagrama de pines, su funcionamiento y la programación), los siguientes tutoriales pueden ayudar:

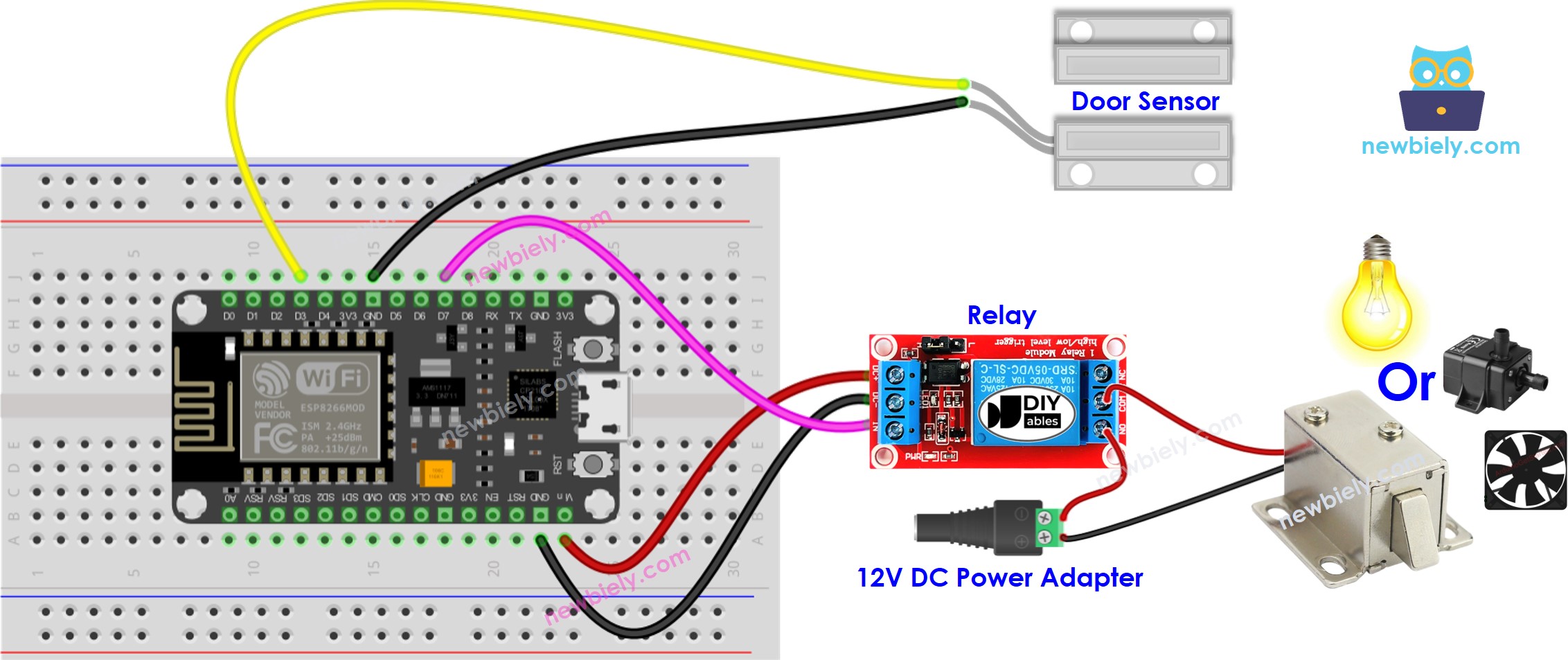

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Aplicación 1 - El estado del relé está sincronizado con el estado del sensor de la puerta

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-door-sensor-relay */ #define DOOR_SENSOR_PIN D3 // The ESP8266 pin D3 connected to door sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connects to the IN pin of relay int door_state; void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // Configure the ESP8266 pin to the input pull-up mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { door_state = digitalRead(DOOR_SENSOR_PIN); // read state if (door_state == HIGH) { Serial.println("The door is open!, turns the relay ON"); digitalWrite(RELAY_PIN, HIGH); // turn on relay } else { Serial.println("The door is closed, turns the relay OFF"); digitalWrite(RELAY_PIN, LOW); // turn off relay } }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes como se muestran en el diagrama.
Conecta la placa ESP8266 a tu ordenador usando un cable USB.
Abre Arduino IDE en tu ordenador.
Selecciona la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Conecta un ESP8266 a tu ordenador con un cable USB.
Inicia Arduino IDE y selecciona la placa y el puerto correctos.
Copia el código y ábrelo en Arduino IDE.
Haz clic en el botón Upload en Arduino IDE para compilar y cargar el código al ESP8266.

Abrir y cerrar la puerta
Verifica el cambio en el estado del relé

Verás que el estado del relé está sincronizado con el estado del sensor de la puerta.

Explicación del código

¡Echa un vistazo a la explicación línea por línea contenida en los comentarios del código fuente!

Aplicación 2 - El sensor de la puerta conmutará el relé.

Código ESP8266 - Sensor de Puerta que Alterna el Relé

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-door-sensor-relay */ #define DOOR_SENSOR_PIN D3 // The ESP8266 pin D3 connected to door sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connects to the IN pin of relay int relay_state = LOW; // The current state of relay int prev_door_state; // The previous state of door sensor int door_state; // The current state of door sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // Configure the ESP8266 pin to the input pull-up mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected, toggles state of relay"); // toggle state of relay relay_state = !relay_state; // control relay according to the toggled state digitalWrite(RELAY_PIN, relay_state); } }

Explicación del código

Puede encontrar la explicación en las líneas de comentario del código ESP8266 anterior.

En el código, la expresión relay_state = !relay_state es equivalente al siguiente código:

if(relay_state == LOW) relay_state = HIGH; else relay_state = LOW;

Pasos R\u00e1pidos

Copia el código y ábrelo en el IDE de Arduino.
Carga el código al ESP8266.
Abre y cierra la puerta varias veces.
Comprueba el cambio en el estado del relé.

Notarás que el relé se encenderá o apagará una sola vez cada vez que cierres la puerta.
