Control de LED con ESP8266 a través de Bluetooth
Este tutorial te enseña cómo programar el ESP8266 para controlar un LED mediante Bluetooth o BLE.
- Para controlar el LED con Bluetooth, se debe usar el módulo Bluetooth HC-05.
- Para controlar el LED con BLE, se debe usar el módulo HM-10 BLE.
Este tutorial ofrece orientación sobre cómo usar ambos módulos.
Usaremos la Bluetooth Serial Monitor App en un teléfono inteligente para enviar comandos al ESP8266.
Estos comandos incluyen:
- LED ENCENDIDO: para encender el LED
- LED APAGADO: para apagar el LED
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Acerca del LED y del Módulo Bluetooth
Si no estás familiarizado con el LED y el módulo Bluetooth (incluyendo la disposición de pines, la funcionalidad y la programación), los siguientes tutoriales pueden ayudar:
Diagrama de Cableado

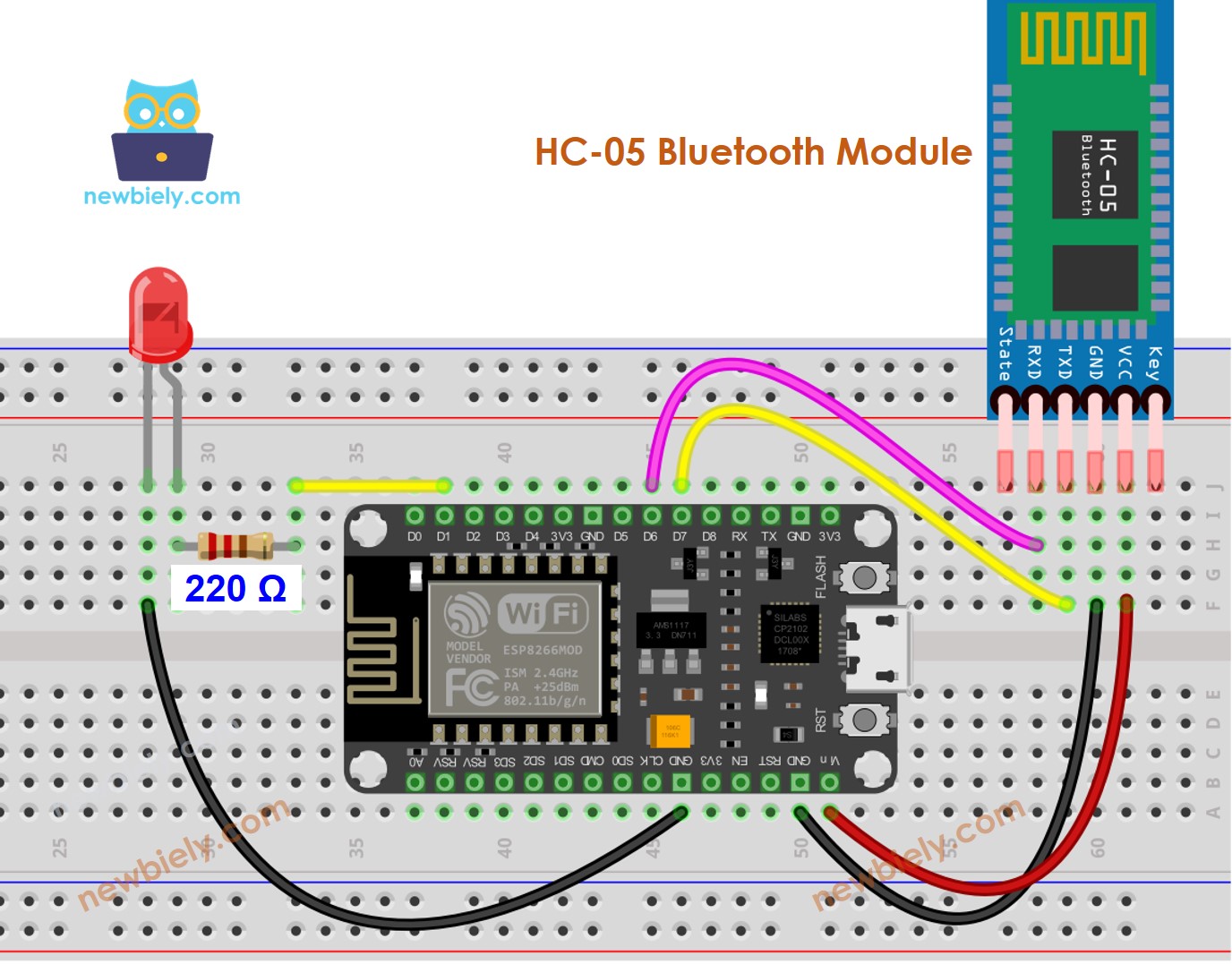

- Si desea manipular un LED a través de Bluetooth, debe utilizarse el módulo Bluetooth HC-05 con el diagrama de cableado que se proporciona a continuación.
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

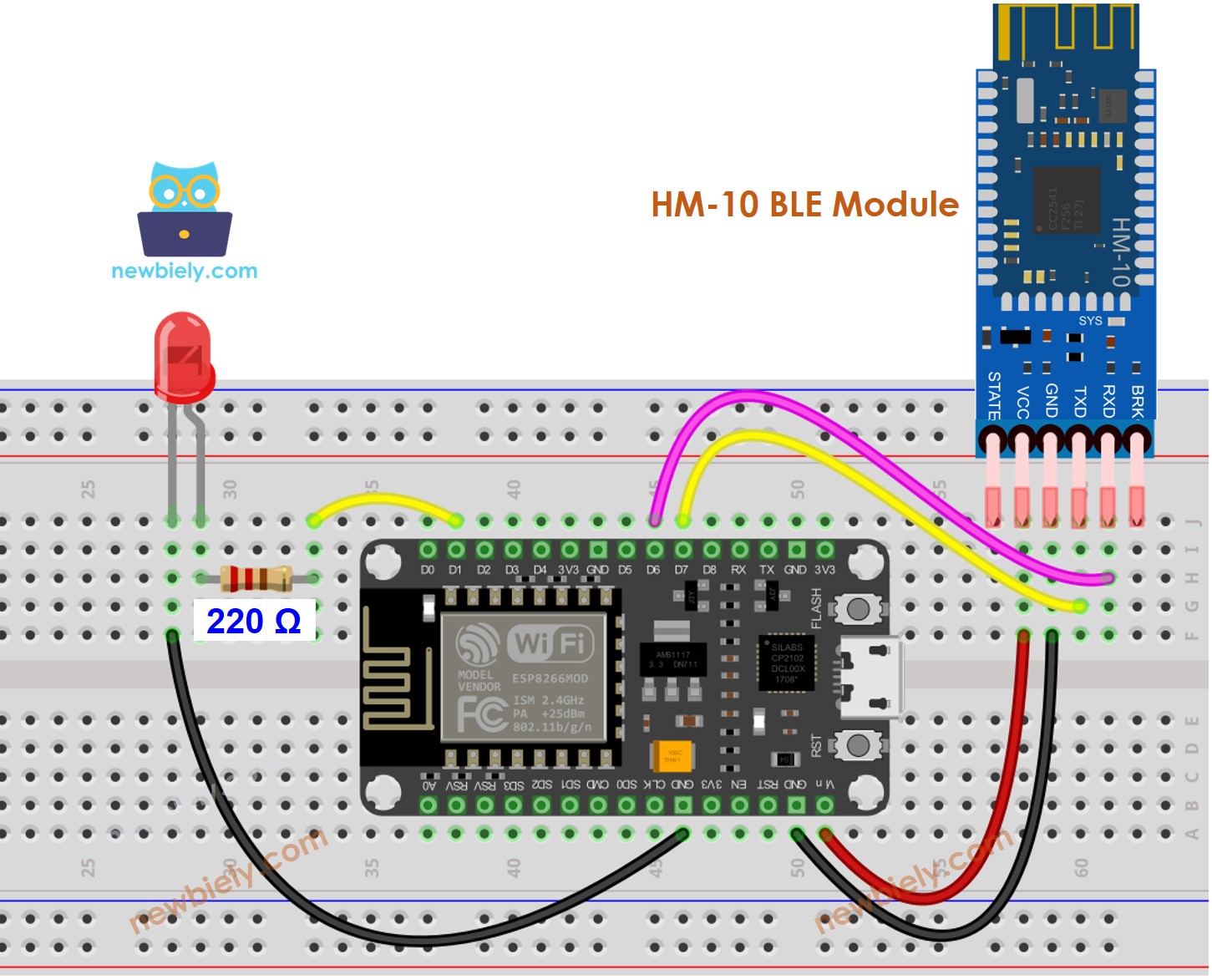

- Si desea manipular el LED a través de BLE, debe utilizarse el módulo HM-10 BLE junto con el diagrama de cableado proporcionado a continuación.
This image is created using Fritzing. Click to enlarge image
Código ESP8266 - controla LED a través de Bluetooth/BLE
El código funciona para el módulo Bluetooth HC-10 y para el módulo HM-10 BLE. Es aplicable a ambos.
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Cablea los componentes como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora usando un cable USB.
- Abre Arduino IDE en tu computadora.
- Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
- Descarga e instala la Bluetooth Serial Monitor App en tu teléfono inteligente.
- Copia el código y ábrelo con Arduino IDE. Luego, haz clic en el botón Subir para subir el código al ESP8266. Si encuentras alguna dificultad para subir el código, intenta desconectar los pines TX y RX del módulo Bluetooth, subir el código y luego volver a conectar los pines RX/TX.
- Una vez que el código esté cargado, abre la Bluetooth Serial Monitor App en tu teléfono inteligente y selecciona Bluetooth Clásico o BLE, dependiendo del módulo que hayas utilizado.
- Conecta la aplicación Bluetooth al módulo HC-05 Bluetooth o HM-10 BLE.

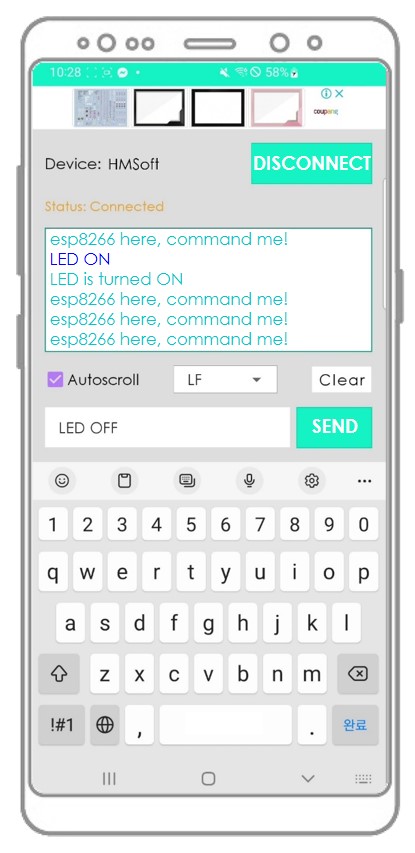

- Ingrese cualquiera de “LED ENCENDIDO” o “LED APAGADO” y presione el botón Enviar
- Verifica el estado del LED en la placa ESP8266. Estará ENCENDIDO o APAGADO.
- También podemos ver el estado del LED en la aplicación Bluetooth.

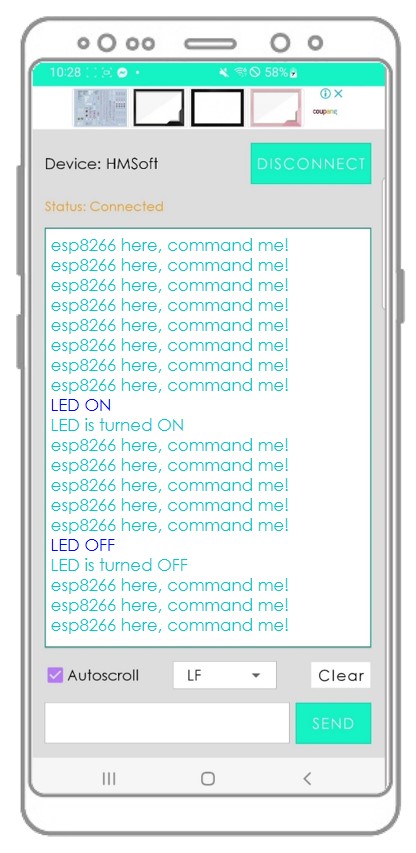

- Consulta el resultado en la aplicación de Android.
¿Puede preguntarse cómo ESP8266 puede comprender un comando completo? Por ejemplo, cuando transmitimos la directiva “OFF”, ¿Cómo puede ESP8266 reconocer si el comando es “O”, “OF” o “OFF”?
Al enviar un comando, la aplicación Bluetooth añade un carácter de nueva línea ('\n') al seleccionar la opción “nueva línea” en la aplicación. ESP8266 lee los datos hasta que encuentra el carácter de nueva línea. El carácter de nueva línea sirve como separador de comandos.
Si encuentra útil la aplicación Bluetooth Serial Monitor, por favor califíquela con 5 estrellas en Play Store. ¡Agradecemos mucho su apoyo!
