ESP8266 - Riego

Este tutorial le enseña cómo usar ESP8266, un sensor de humedad del suelo, un relé y una bomba para construir un sistema de riego automático para el jardín. Específicamente:

El ESP8266 se utilizará para controlar el relé con el fin de encender la bomba cuando la humedad del suelo esté baja.
Cuando la humedad del suelo esté alta, el ESP8266 se utilizará para controlar el relé para apagar la bomba.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Humedad del Suelo Capacitivo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de humedad del suelo y de la bomba

Si no está familiarizado con la bomba y el sensor de humedad del suelo (incluidos el pinout, su funcionamiento, la programación, etc.), los siguientes tutoriales serán útiles:

ESP8266 - Soil Moisture Sensor tutorial
ESP8266 - Controls Pump tutorial

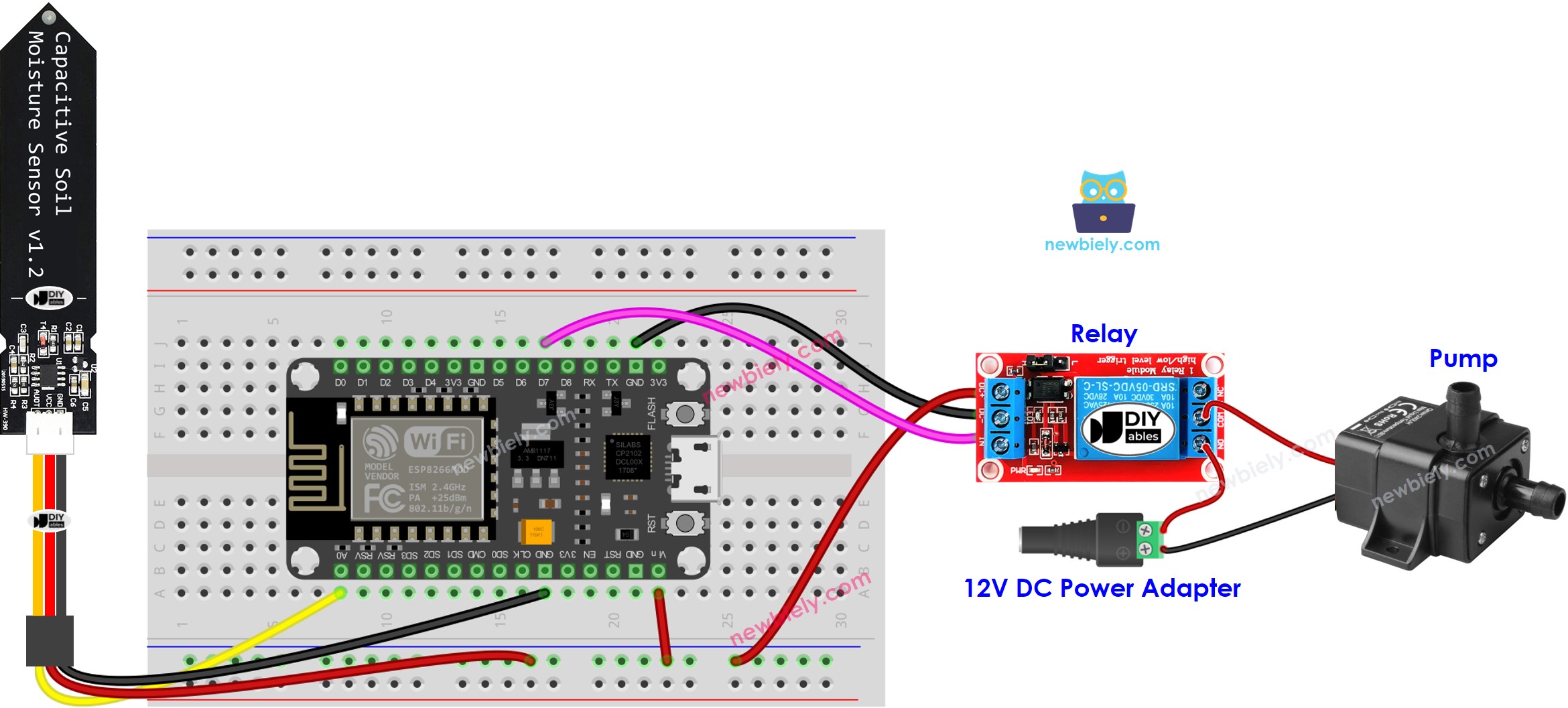

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-irrigation */ #define RELAY_PIN D7 // The ESP8266 pin D7 that connects to relay #define MOISTURE_PIN A0 // The ESP8266 pin ADC0 that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(200); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Elige la placa ESP8266 correcta, como (por ejemplo NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM correspondiente.
Realiza la calibración para identificar el umbral húmedo-seco, tal como se indica en ESP8266 - Calibra el Sensor de Humedad del Suelo.
Inserta el valor del umbral calibrado en el código.
Abre el Monitor serie en Arduino IDE.
Sube el código al ESP8266.
Mira el resultado en el Monitor serie.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Explicación del código

¡Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente!
