ESP8266 - Relé de potenciómetro

Este tutorial le enseña cómo usar el ESP8266 y un potenciómetro para controlar un relé. En detalle:

ESP8266 comprueba si el valor analógico del potenciómetro es mayor o menor que un umbral y actúa en consecuencia: encender o apagar el relé
ESP8266 comprueba si el voltaje de salida del potenciómetro es superior o inferior a un umbral y actúa en consecuencia: encender o apagar el relé

Al conectar un relé a una bombilla, una tira de LEDs, un motor o un actuador, podemos entonces usar el ESP8266 y un potenciómetro para controlar la bombilla, la tira de LEDs, el motor o el actuador.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Potentiometer
1	×	Alternatively, 10k Ohm Trimmer Potentiometer
1	×	(Alternativo) Potentiometer Kit
1	×	(Alternativo) Potentiometer Module with Knob
1	×	Relé
1	×	Warning Light Bright Waterproof
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y Potenciómetro

Si no estás familiarizado con el relé y el potenciómetro (incluyendo la distribución de pines, la funcionalidad y la programación), los siguientes tutoriales pueden ayudar:

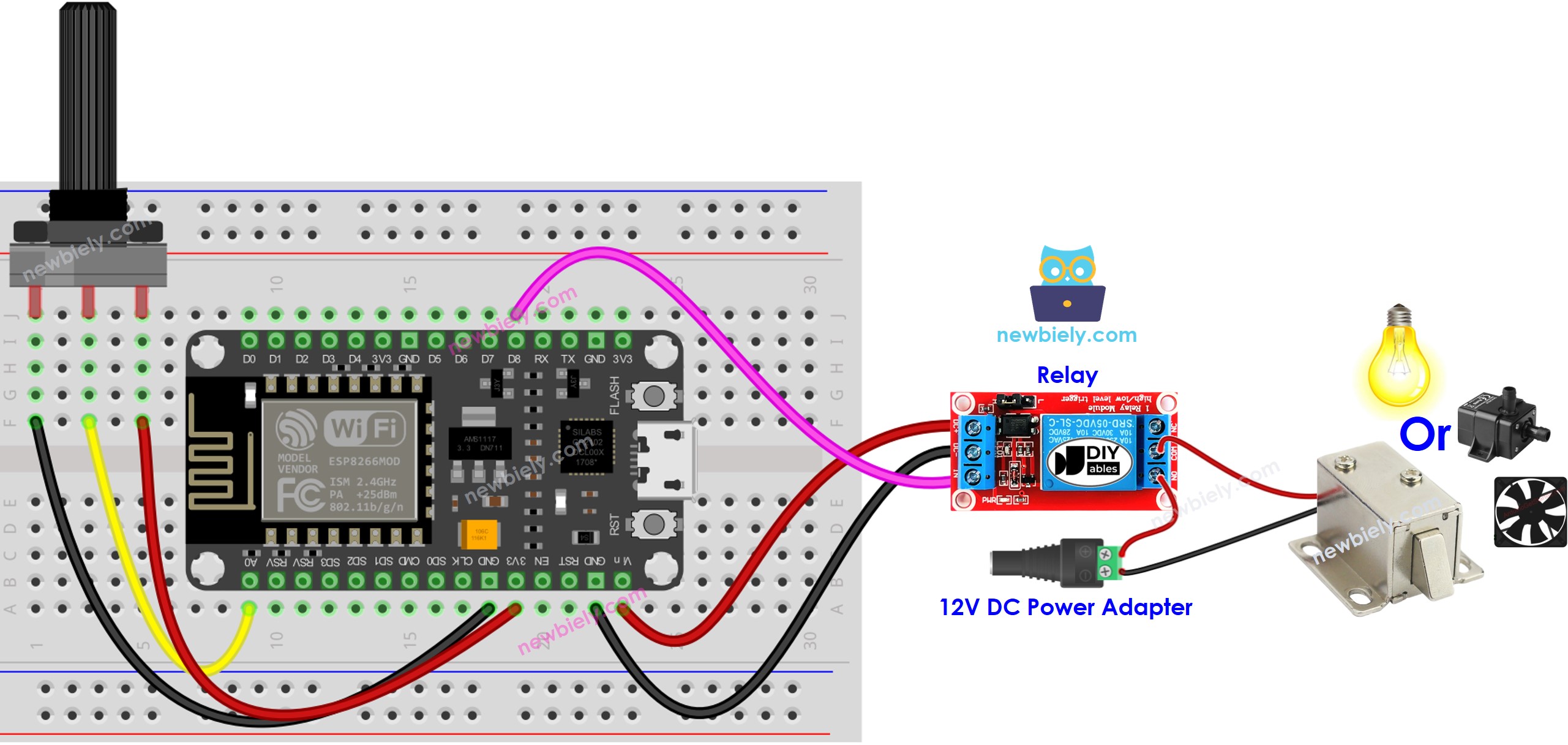

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266 - Umbral analógico

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define ANALOG_THRESHOLD 1000 void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if (analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Pasos R\u00e1pidos

Para empezar con ESP8266 en Arduino IDE, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestran en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Conecta tu ESP8266 a la computadora usando un cable USB.
Inicia Arduino IDE, selecciona la placa y el puerto correctos.
Copia el código anterior y ábrelo en el Arduino IDE.
Haz clic en el botón Subir en el Arduino IDE para compilar y subir el código al ESP8266.

Gira el potenciómetro
Revisa la alteración en el estado del relé

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Código ESP8266 - Umbral de voltaje

El valor analógico de un potenciómetro se convierte en un valor de voltaje. Este voltaje se compara luego con un umbral de voltaje, lo que provoca que el relé se active.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define VOLTAGE_THRESHOLD 2.5 // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
