ESP8266 - Cerradura electromagnética
Este tutorial explica cómo usar el ESP8266 para controlar la cerradura electromagnética, que también se conoce como EM lock, cerradura magnética o maglock.
Una alternativa a la cerradura electromagnética es la cerradura de solenoide. Por favor, consulte el Tutorial ESP8266 - Cerradura de Solenoide para obtener más información.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de la Cerradura electromagnética
La cerradura electromagnética se utiliza comúnmente para asegurar una puerta. Normalmente se opera con un interruptor, lector de huellas dactilares, lector RFID/NFC, teclado o una aplicación en una PC o dispositivo móvil para controlar el acceso a una puerta, al portón de un edificio, etc.
Disposición de pines de la cerradura electromagnética
Una cerradura electromagnética consta de dos partes:
- Un electroimán, que tiene dos pines
- Una placa de armadura
Cómo funciona
- Cuando el electroimán está alimentado, una corriente que lo atraviesa genera un flujo magnético que hace que la placa de armadura sea atraída hacia el electroimán, resultando en una acción de bloqueo.
- Por el contrario, cuando el electroimán no está alimentado, no hay flujo magnético y la placa de armadura no se atrae hacia el electroimán, lo que provoca una acción de desbloqueo.
※ Nota:
La cerradura electromagnética normalmente requiere una fuente de alimentación de 12 V, 24 V o 48 V. En consecuencia, no puede conectarse directamente a un pin del ESP8266. Se debe usar un relé para este fin.
Si conectamos la cerradura electromagnética a un relé (en modo normalmente abierto):
- Cuando el relé no está activado, la puerta está desbloqueada
- Cuando el relé se activa, la puerta está bloqueada
Conectar el ESP8266 a un relé nos permite programarlo para controlar la cerradura electromagnética. Para obtener más información sobre los relés, consulte ESP8266 - Tutorial de relés.
Para la instalación, la placa de armadura debe fijarse a la puerta o ventana (la parte que se mueve), y el electroimán debe fijarse al marco de la puerta (la parte fija). Cuando la puerta está cerrada, los dos componentes están en contacto.

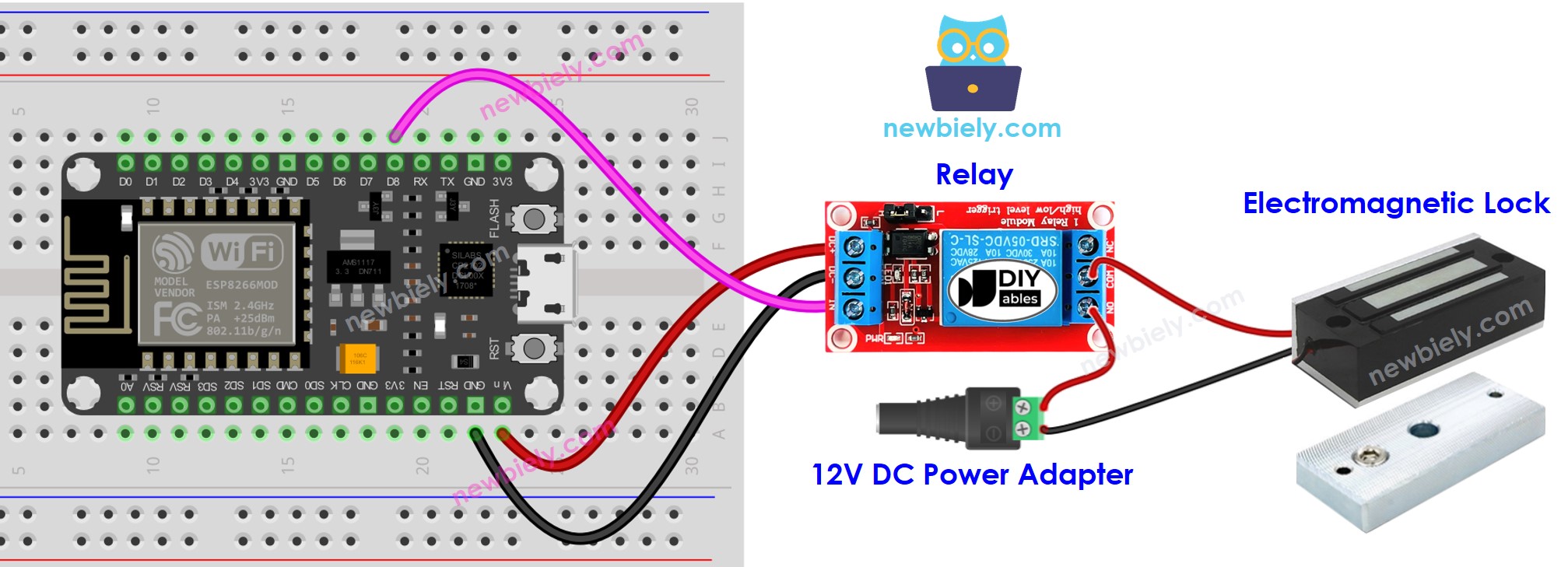

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
Código ESP8266 para controlar la cerradura electromagnética
El código a continuación hará que la puerta se bloquee y se desbloquee cada 5 segundos.
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Conecta los componentes tal como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu ordenador usando un cable USB.
- Abre Arduino IDE en tu ordenador.
- Elige la placa ESP8266 correcta, como (por ejemplo NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
- Copia el código y ábrelo con Arduino IDE.
- Haz clic en el botón Subir de Arduino IDE para compilar y subir el código al ESP8266.
- Acerca la placa de armadura al electroimán.
- Observa la atracción entre la placa de armadura y el electroimán.
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
ESP8266 - Botón que controla la cerradura electromagnética
Echa un vistazo al ESP8266 - Tutorial de control por botón para la cerradura electromagnética.
