ESP8266 - Sensor ultrasónico - LCD

Este tutorial enseña cómo usar el ESP8266 para obtener la distancia de un sensor ultrasónico y mostrarla en una pantalla LCD I2C.

Hardware Requerido

1×ESP8266 NodeMCU
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×LCD I2C
1×Sensor Ultrasoníco
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1×(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor ultrasónico y de la pantalla LCD

Si no estás familiarizado con el sensor ultrasónico y la pantalla LCD (disposición de pines, cómo funciona, cómo programar...), los siguientes tutoriales te proporcionarán la información necesaria:

Diagrama de Cableado

  • Si se alimenta el ESP8266 a través del puerto USB:

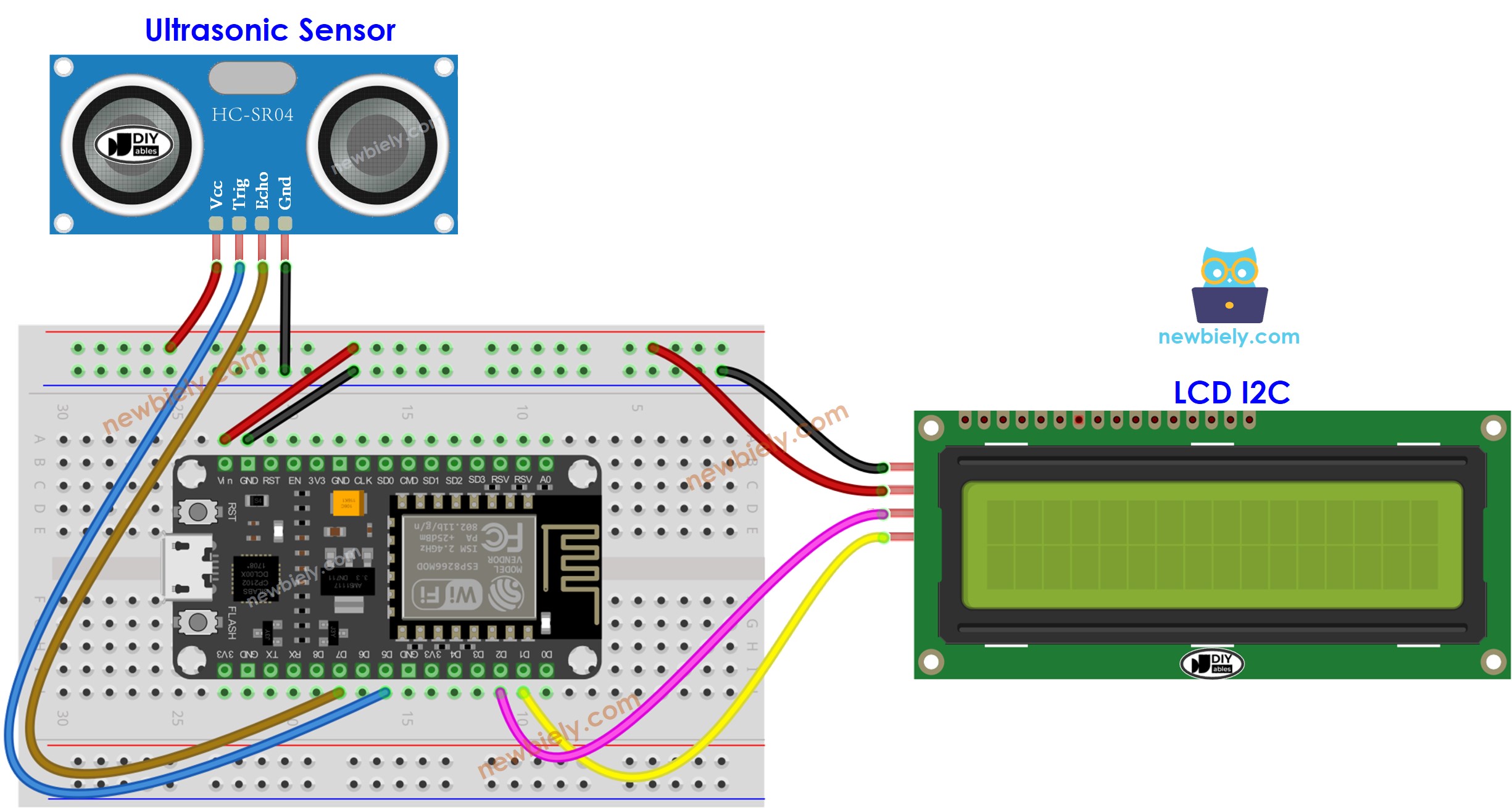

Diagrama de cableado LCD para sensor de distancia ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

  • Si alimentas el ESP8266 a través del puerto USB, pero la potencia no es suficiente, utiliza una fuente de alimentación externa para la pantalla LCD y el sensor

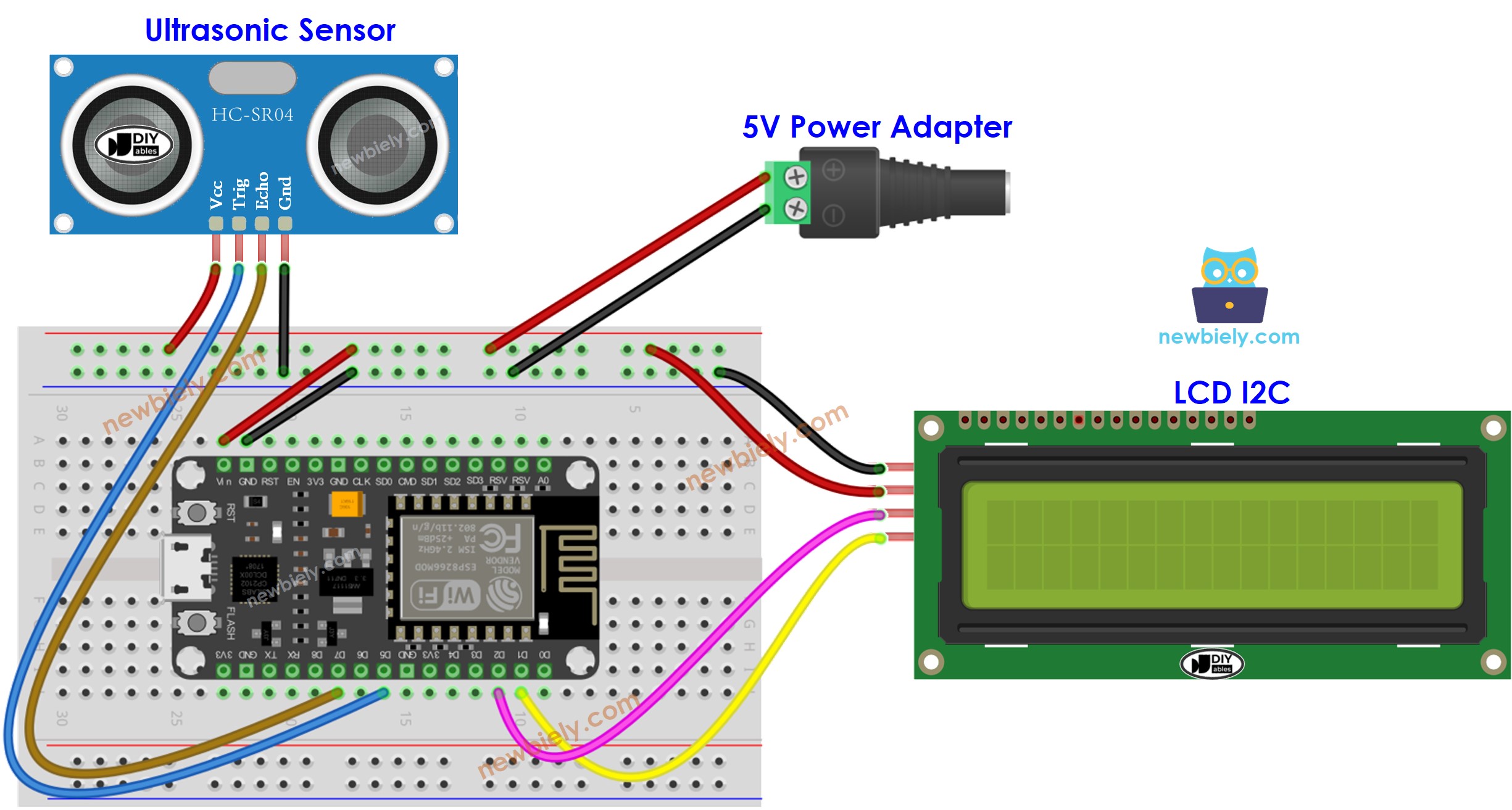

ESP8266 NodeMCU sensor ultrasónico con LCD diagrama de cableado de alimentación adicional

This image is created using Fritzing. Click to enlarge image

  • Si se alimenta el ESP8266 a través del pin Vin:
Diagrama de cableado del pin Vin del ESP8266 NodeMCU, sensor ultrasónico y LCD

This image is created using Fritzing. Click to enlarge image

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-ultrasonic-sensor-lcd */ #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows #define TRIG_PIN D5 // The ESP8266 pin connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D7 // The ESP8266 pin connected to Ultrasonic Sensor's ECHO pin float duration_us, distance_cm; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight pinMode(TRIG_PIN, OUTPUT); // config trigger pin to output mode pinMode(ECHO_PIN, INPUT); // config echo pin to input mode } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Distance: "); lcd.print(distance_cm); delay(500); }

※ Nota:

La dirección I2C del LCD puede variar según el fabricante. En nuestro código, usamos 0x27, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes como se muestra en el diagrama.
  • Conecta la placa ESP8266 a tu computadora usando un cable USB.
  • Abre Arduino IDE en tu computadora.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
  • Conecta la placa ESP8266 a tu computadora usando un cable USB.
  • Inicia Arduino IDE y selecciona la placa y el puerto correctos.
  • Haz clic en el icono de Bibliotecas en la barra izquierda del Arduino IDE.
  • Busca “LiquidCrystal I2C” y localiza la librería LiquidCrystal_I2C de Frank de Brabander.
  • Luego, presiona el botón Instalar para instalar la librería.
Biblioteca LiquidCrystal I2C para ESP8266 NodeMCU
  • Copia el código y ábrelo con el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al ESP8266.
Subir código al IDE de Arduino
  • Coloque el sensor tanto en el agua caliente como en el agua fría, o sosténgalo en la mano.
  • Vea el resultado que se muestra en la pantalla LCD.
Diagrama de cableado LCD ultrasónico para ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!
