ESP8266 - Leer la configuración desde la tarjeta SD
Este tutorial te guía a través del uso de un archivo de configuración en una tarjeta microSD con ESP8266, abarcando los siguientes aspectos:
- Colocar un archivo config.txt en la tarjeta microSD, que consta de pares clave-valor.
- Programar el ESP8266 para leer los datos de configuración de la tarjeta microSD y almacenarlos en una variable de tipo int.
- Programar el ESP8266 para leer los datos de configuración de la tarjeta microSD y almacenarlos en una variable de tipo float.
- Programar el ESP8266 para leer los datos de configuración de la tarjeta microSD y almacenarlos en una variable de tipo String.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del Módulo de la Tarjeta microSD
Si no está familiarizado con el módulo de tarjeta micro SD, incluida su disposición de pines, cómo funciona y cómo programarlo, entonces consulte el tutorial ESP8266 - Tarjeta micro SD.
Cómo funciona
Cada par clave-valor se mantiene en una sola línea de la tarjeta microSD, con la clave y el valor separadas por un carácter =. Además, cada par está separado de los demás por un carácter de salto de línea.
El código de ESP8266 buscará la clave y localizará el valor asociado, almacenándolo en una variable. Esta variable puede ser un int, float o String.

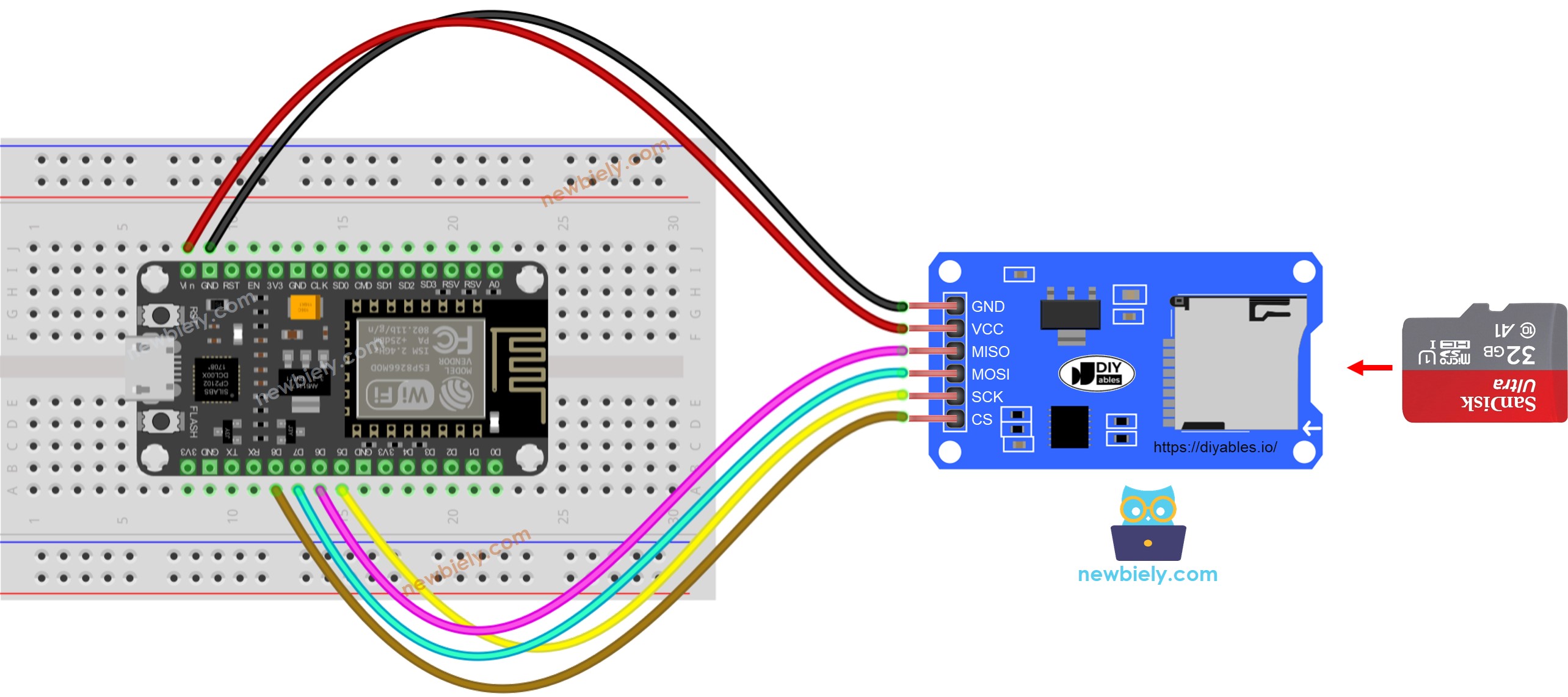

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
※ Nota:
Si tienes un escudo Ethernet o cualquier otro escudo que incluya un soporte para tarjetas microSD, no necesitas usar el módulo de tarjeta microSD. Simplemente inserta la tarjeta microSD en el soporte del escudo.
Cómo leer la configuración en variables
- Crea un archivo config.txt en tu PC usando Notepad o Notepad++.
- Copia y pega los siguientes pares clave-valor en el config.txt:
myString_1=Hello
myString_2=newbiely.com
myInt_1=2
myInt_2=-105
myFloat_1=0.74
myFloat_2=-46.08
- Conecta la tarjeta microSD al PC mediante un lector de tarjetas SD USB 3.0.
- Asegúrate de que la tarjeta microSD esté formateada en FAT16 o FAT32 (consulta instrucciones en línea).
- Coloca el archivo config.txt en el directorio principal de la tarjeta microSD.
- Una vez que hayas terminado, desconecta la tarjeta microSD del PC.
- Conecta la tarjeta microSD al ESP8266 usando el módulo de tarjeta microSD según el diagrama de cableado.
- Copia el código que se da a continuación y ábrelo con el IDE de Arduino.
/*
* Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com
* Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp8266/esp8266-read-config-from-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D8
#define FILE_NAME "config.txt"
#define KEY_MAX_LENGTH 30 // change it if key is longer
#define VALUE_MAX_LENGTH 30 // change it if value is longer
// variables
int myInt_1;
int myInt_2;
float myFloat_1;
float myFloat_2;
String myString_1;
String myString_2;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD Card failed, or not present"));
while (1); // don't do anything more:
}
Serial.println(F("SD Card initialized."));
myInt_1 = SD_findInt(F("myInt_1"));
myInt_2 = SD_findInt(F("myInt_2"));
myFloat_1 = SD_findFloat(F("myFloat_1"));
myFloat_2 = SD_findFloat(F("myFloat_2"));
myString_1 = SD_findString(F("myString_1"));
myString_2 = SD_findString(F("myString_2"));
Serial.print(F("myInt_1 = "));
Serial.println(myInt_1);
Serial.print(F("myInt_2 = "));
Serial.println(myInt_2);
Serial.print(F("myFloat_1 = "));
Serial.println(myFloat_1);
Serial.print(F("myFloat_2 = "));
Serial.println(myFloat_2);
Serial.print(F("myString_1 = "));
Serial.println(myString_1);
Serial.print(F("myString_2 = "));
Serial.println(myString_2);
}
void loop() {
}
bool SD_available(const __FlashStringHelper * key) {
char value_string[VALUE_MAX_LENGTH];
int value_length = SD_findKey(key, value_string);
return value_length > 0;
}
int SD_findInt(const __FlashStringHelper * key) {
char value_string[VALUE_MAX_LENGTH];
int value_length = SD_findKey(key, value_string);
return HELPER_ascii2Int(value_string, value_length);
}
float SD_findFloat(const __FlashStringHelper * key) {
char value_string[VALUE_MAX_LENGTH];
int value_length = SD_findKey(key, value_string);
return HELPER_ascii2Float(value_string, value_length);
}
String SD_findString(const __FlashStringHelper * key) {
char value_string[VALUE_MAX_LENGTH];
int value_length = SD_findKey(key, value_string);
return HELPER_ascii2String(value_string, value_length);
}
int SD_findKey(const __FlashStringHelper * key, char * value) {
File configFile = SD.open(FILE_NAME);
if (!configFile) {
Serial.print(F("SD Card: error on opening file "));
Serial.println(FILE_NAME);
return;
}
char key_string[KEY_MAX_LENGTH];
char SD_buffer[KEY_MAX_LENGTH + VALUE_MAX_LENGTH + 1]; // 1 is = character
int key_length = 0;
int value_length = 0;
// Flash string to string
PGM_P keyPoiter;
keyPoiter = reinterpret_cast<PGM_P>(key);
byte ch;
do {
ch = pgm_read_byte(keyPoiter++);
if (ch != 0)
key_string[key_length++] = ch;
} while (ch != 0);
// check line by line
while (configFile.available()) {
int buffer_length = configFile.readBytesUntil('\n', SD_buffer, 100);
if (SD_buffer[buffer_length - 1] == '\r')
buffer_length--; // trim the \r
if (buffer_length > (key_length + 1)) { // 1 is = character
if (memcmp(SD_buffer, key_string, key_length) == 0) { // equal
if (SD_buffer[key_length] == '=') {
value_length = buffer_length - key_length - 1;
memcpy(value, SD_buffer + key_length + 1, value_length);
break;
}
}
}
}
configFile.close(); // close the file
return value_length;
}
int HELPER_ascii2Int(char *ascii, int length) {
int sign = 1;
int number = 0;
for (int i = 0; i < length; i++) {
char c = *(ascii + i);
if (i == 0 && c == '-')
sign = -1;
else {
if (c >= '0' && c <= '9')
number = number * 10 + (c - '0');
}
}
return number * sign;
}
float HELPER_ascii2Float(char *ascii, int length) {
int sign = 1;
int decimalPlace = 0;
float number = 0;
float decimal = 0;
for (int i = 0; i < length; i++) {
char c = *(ascii + i);
if (i == 0 && c == '-')
sign = -1;
else {
if (c == '.')
decimalPlace = 1;
else if (c >= '0' && c <= '9') {
if (!decimalPlace)
number = number * 10 + (c - '0');
else {
decimal += ((float)(c - '0') / pow(10.0, decimalPlace));
decimalPlace++;
}
}
}
}
return (number + decimal) * sign;
}
String HELPER_ascii2String(char *ascii, int length) {
String str;
str.reserve(length);
str = "";
for (int i = 0; i < length; i++) {
char c = *(ascii + i);
str += String(c);
}
return str;
}
- Haz clic en el botón Subir en el IDE de Arduino para enviar el código al ESP8266.
- Consulta el Monitor Serial para ver el resultado.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
SD Card initialized.
myInt_1 = 2
myInt_2 = -105
myFloat_1 = 0.74
myFloat_2 = -46.08
myString_1 = Hello
myString_2 = newbiely.com
- El Monitor Serial muestra los valores de las variables que son iguales a los almacenados en la tarjeta microSD.
Ahora puedes modificar el código para incluir variables adicionales.
※ Nota:
El código no tiene en cuenta la disposición de pares clave-valor. Buscará desde el principio hasta el final del archivo hasta que se encuentre la clave.
