ESP8266 - Zumbador

Este tutorial le enseña cómo programar el ESP8266 para controlar un zumbador activo de 12V para producir un sonido fuerte. Si desea controlar un zumbador activo/pasivo de 5V, consulte este tutorial del zumbador Piezo para ESP8266.

Hay dos formas de controlar el zumbador de 12 V. Un relé es sencillo, pero hace clic cada vez que conmuta. Un módulo MOSFET hace el mismo trabajo sin ruido, y puede conmutar muy rápido. Esto es bueno para los pitidos de alarma. En este tutorial probaremos las dos formas.

Hardware Requerido

1×ESP8266 NodeMCU ESP-12F
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1×Micro USB Cable
1×Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×12V Active Buzzer
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de zumbador activo de 12V

El zumbador activo de 12 V puede emitir un sonido fuerte, lo que es adecuado para el sistema de alarma.

Disposición de pines

Pinout del zumbador activo de 12 V para ESP8266 NodeMCU

El zumbador activo de 12 V suele tener dos pines:

  • Pin negativo (-) (negro): debe conectarse a GND de la fuente de alimentación de CC
  • Pin positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de CC

Cómo controlar un zumbador activo de 12V

Si un zumbador activo de 12 V está alimentado por una fuente de 12 V, emite un sonido. Para controlar un zumbador activo de 12 V, necesitamos usar un relé entre el ESP8266 y el zumbador activo de 12 V. El ESP8266 puede controlar el zumbador activo de 12 V a través del relé. Si no conoces el relé (disposición de pines, cómo funciona, cómo programarlo, etc.), aprende sobre el relé en el Tutorial de ESP8266 - Relé.

El módulo MOSFET es la segunda opción. Los pines, el interior y el código del módulo se explican en el tutorial ESP8266 - Módulo MOSFET.

Relé vs módulo MOSFET para un zumbador de 12 V

Relé Módulo MOSFET
Qué puede hacer encender o apagar el zumbador encender o apagar el zumbador
Ruido al conmutar un clic cada vez, mezclado con el pitido ningún ruido, solo se oye el pitido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Pitidos rápidos el relé hace un clic fuerte y se desgasta rápido sin problema
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del zumbador cualquier tensión que admita el relé unos 6 V o más
Aislamiento del ESP8266 sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para ON/OFF lento, por ejemplo encendido unos segundos patrones de alarma con muchos pitidos cortos

Si el zumbador pita despacio, el relé está bien. Si quieres una alarma con muchos pitidos cortos, el módulo MOSFET es la mejor opción.

Diagrama de Cableado

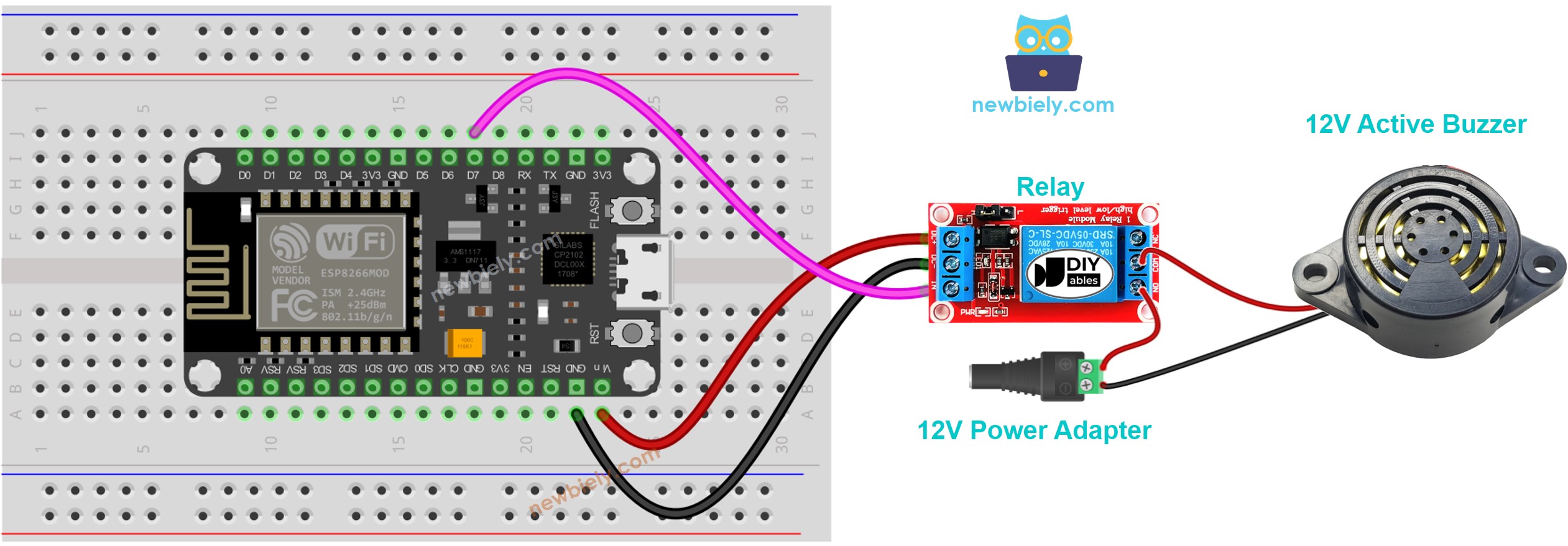

Diagrama de cableado del zumbador activo de 12 V para ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Si no usa una protoboard, conéctelo así:

Diagrama de cableado del zumbador activo de 12 V para ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Código ESP8266

El código de abajo enciende repetidamente el zumbador activo de 12 V en dos segundos y lo apaga en cinco segundos.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-buzzer */ #define RELAY_PIN D7 // The ESP8266 pin that controls the buzzer via relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D7 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes tal como se muestran en el diagrama.
  • Conecta la placa ESP8266 a tu computadora usando un cable USB.
  • Abre Arduino IDE en tu computadora.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM respectivo.
  • Conecta la placa ESP8266 a la PC mediante un cable USB.
  • Abre Arduino IDE, selecciona la placa y el puerto correctos.
  • Copia el código anterior y ábrelo con Arduino IDE.
  • Haz clic en el botón Subir en Arduino IDE para cargar el código al ESP8266.
  • Observa el estado del zumbador activo de 12V.

Explicación del código

Puedes encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo hacer pitidos de alarma con el módulo MOSFET

Ahora vamos a cambiar el relé por un módulo MOSFET. El zumbador funciona igual, pero no hay clic, así que puede pitar rápido como una alarma real.

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Desde Hacia
D5 (GPIO14) del ESP8266 Pin PWM del módulo MOSFET
G (GND) del ESP8266 Pin GND del módulo MOSFET
Adaptador de 12 V (+) Terminal + del módulo MOSFET
Cable rojo del zumbador (+) Terminal + del módulo MOSFET (el mismo que el + del adaptador)
Cable negro del zumbador (−) Terminal LOAD del módulo MOSFET
Adaptador de 12 V (−) Terminal − del módulo MOSFET

Un pin de 3.3 V del ESP8266 es suficiente, porque solo hace pasar unos pocos miliamperios por el LED del optoacoplador PC817.

La mayoría de los zumbadores activos de 12 V tienen un pequeño circuito dentro y no necesitan un diodo flyback. Si tu zumbador es de tipo magnético (tiene una bobina dentro), añade un diodo 1N4007 o 1N5819 en paralelo con él. El lado con la franja (cátodo) va al + del zumbador, y el otro lado va al − del zumbador.

Código de ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-buzzer */ const int MOSFET_PIN = D5; // ESP8266 pin D5 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); digitalWrite(MOSFET_PIN, LOW); // start with the buzzer OFF } void loop() { // fast alarm beeps: 10 short beeps Serial.println("Alarm: fast beeps"); for (int i = 0; i < 10; i++) { digitalWrite(MOSFET_PIN, HIGH); // turn on buzzer delay(100); digitalWrite(MOSFET_PIN, LOW); // turn off buzzer delay(100); } // one long beep Serial.println("Alarm: long beep"); digitalWrite(MOSFET_PIN, HIGH); delay(1000); digitalWrite(MOSFET_PIN, LOW); // quiet time Serial.println("Quiet"); delay(3000); }

Qué hace el zumbador: pita 10 veces rápido, luego hace un pitido largo y después se queda en silencio durante 3 segundos. Luego empieza de nuevo.

Un zumbador activo produce su propio sonido. Solo enciéndelo o apágalo por completo con digitalWrite(). No uses analogWrite() (PWM) para cambiar el volumen, porque el sonido será débil o extraño.

Pasos R\u00e1pidos

  • Haz la misma preparación que en los Quick Steps de la parte del relé de arriba.
  • Conecta el zumbador y el módulo MOSFET como se muestra en el diagrama. Mantén el adaptador de 12 V desenchufado.
  • Sube el código de arriba al ESP8266.
  • Enchufa el adaptador de 12 V.
  • Abre el Monitor Serie a 9600 baudios.
  • Escucha el zumbador: oyes los pitidos rápidos sin el clic del relé.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Alarm: fast beeps Alarm: long beep Quiet Alarm: fast beeps Alarm: long beep Quiet
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

※ Nota:

El módulo MOSFET funciona solo con corriente continua (CC), y la fuente de alimentación del zumbador debe ser de unos 6 V o más. Para un zumbador de 5 V, consulta el Tutorial de zumbador piezoeléctrico para ESP8266. Para un zumbador o una sirena de CA, usa el relé.
