ESP8266 - Sensor de temperatura LM35 con pantalla LCD

Este tutorial te enseña a usar ESP8266 para obtener la temperatura de un sensor LM35 y mostrarla en un LCD 16x2 I2C.

ESP8266 NodeMCU LM35 sensor de temperatura LCD

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	LM35 Temperature Sensor
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de temperatura LM35 y LCD I2C

Si no está familiarizado con el sensor de temperatura LM35 y la pantalla LCD I2C (incluyendo el esquema de pines, la funcionalidad, la programación, etc.), puede obtener más información en los siguientes tutoriales:

ESP8266 - LCD I2C tutorial
ESP8266 - LM35 Temperature Sensor tutorial

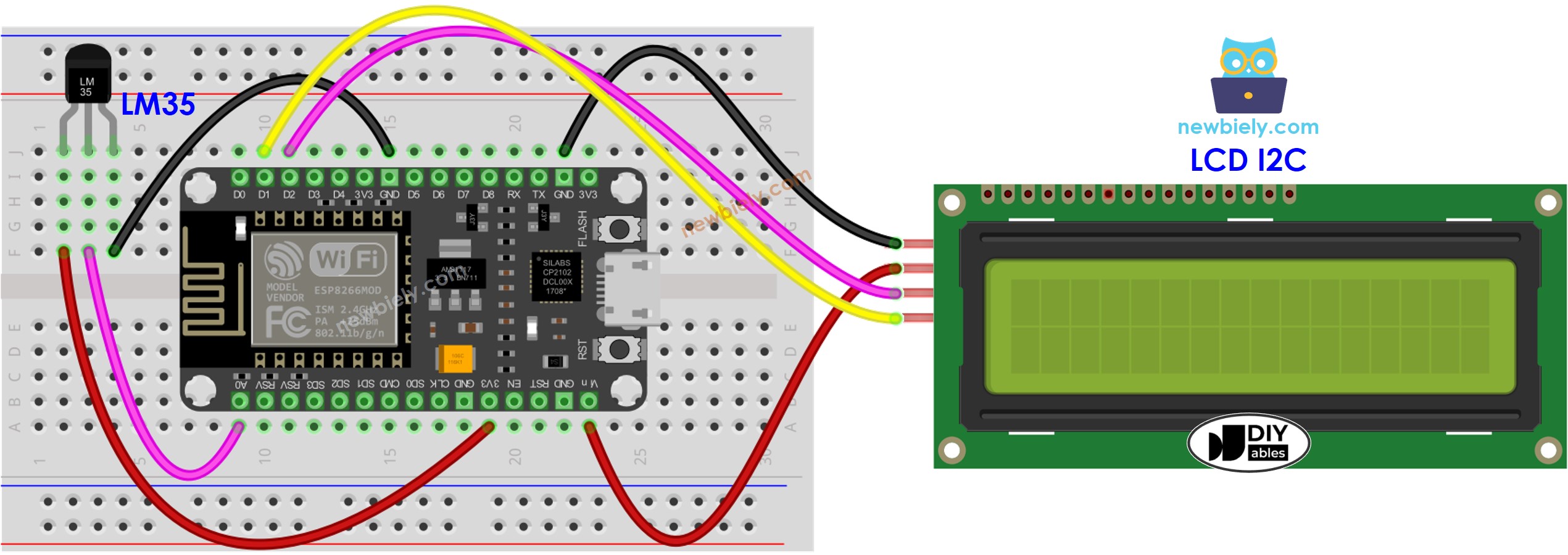

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266 - Sensor de temperatura LM35 - LCD I2C

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-lm35-temperature-sensor-lcd */ #include <LiquidCrystal_I2C.h> // LCD I2C library #define ADC_VREF_mV 5000.0 // in millivolt #define ADC_RESOLUTION 1024.0 #define PIN_LM35 A0 // pin connected to LM35 temperature sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { int adcVal = analogRead(PIN_LM35); // convert the ADC value to voltage in millivolt float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // convert the voltage to the temperature in Celsius float temperature_C = milliVolt / 10; float temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print("°C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print("°F"); // print the temperature to Serial Monitor Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); delay(500); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el cómo configurar el entorno para ESP8266 en el IDE de Arduino si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre el IDE de Arduino en tu computadora.
Elige la placa ESP8266 correcta, como (por ejemplo NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Haz clic en el icono de Librerías en la barra izquierda del IDE de Arduino.
Busca “LiquidCrystal I2C” y localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

Biblioteca LiquidCrystal I2C para ESP8266 NodeMCU

Copia el código y ábrelo en el IDE de Arduino.
Haz clic en el botón Subir para enviarlo al ESP8266.
Coloca el sensor en agua caliente y fría o sosténlo en tu mano.
Verifica la pantalla LCD y el Monitor Serial para ver el resultado.

※ Nota:

La dirección del LCD puede variar según el fabricante. En nuestro código, usamos 0x27, que es la dirección especificada por DIYables.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
