ESP8266 - Reproductor MP3 con sensor de movimiento
Este tutorial te enseña cómo usar el ESP8266, un sensor de movimiento HC-SR501 y un reproductor de MP3 para activar la reproducción de un archivo de audio grabado al detectar movimiento. Este proyecto es versátil y puede adaptarse a aplicaciones como reproducir automáticamente instrucciones de audio grabadas o avisos cada vez que se detecte la presencia de una persona.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del reproductor de MP3 y del sensor de movimiento
Si no conoces el reproductor de MP3 y el sensor de movimiento (conexión de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

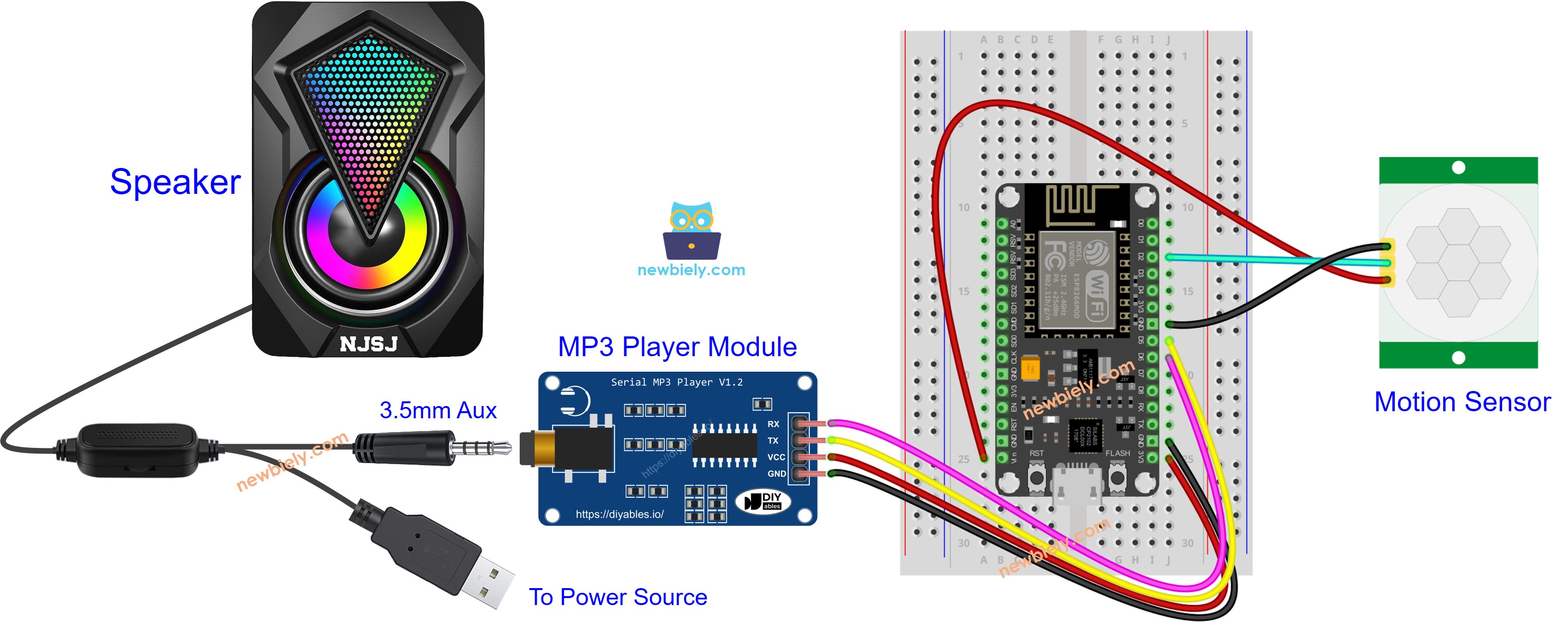

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
Preparación
- Guarde previamente el archivo MP3 grabado que deseamos reproducir en la tarjeta microSD.
- Inserte la tarjeta microSD en el módulo reproductor de MP3.
- Conecte el módulo reproductor de MP3 al ESP8266.
- Conecte el altavoz al módulo reproductor de MP3.
- Conecte el altavoz a una fuente de alimentación.
- Conecte el sensor de movimiento al ESP8266.
- Realice la configuración del sensor de movimiento según la tabla que se muestra a continuación.
| Time Delay Adjuster | Screw it in anti-clockwise direction fully. |
| Detection Range Adjuster | Screw it in clockwise direction fully. |
| Repeat Trigger Selector | Put jumper as shown on the image. |
Código ESP8266 - El sensor de movimiento controla el reproductor MP3
/*
* Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com
* Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp8266/esp8266-motion-sensor-mp3-player
*/
#include <SoftwareSerial.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ESP8266_RX D5 // The ESP8266 pin connected to the TX of the Serial MP3 Player module
#define ESP8266_TX D6 // The ESP8266 pin connected to the RX of the Serial MP3 Player module
#define MOTION_SENSOR_PIN D2 // The ESP8266 pin connected to motion sensor's pin
SoftwareSerial mp3(ESP8266_RX, ESP8266_TX);
int prev_motion_state; // The previous state of motion sensor
int motion_state; // The current state of motion sensor
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode
motion_state = digitalRead(MOTION_SENSOR_PIN);
}
void loop() {
prev_motion_state = motion_state; // save the last state
motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motion_state == LOW && prev_motion_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!");
mp3_command(CMD_PLAY, 0x0000); // Play the first mp3 file
}
else
if (motion_state == HIGH && prev_motion_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!");
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Conecta los componentes como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora con un cable USB.
- Abre Arduino IDE en tu computadora.
- Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
- Conecta ESP8266 al PC mediante un cable USB.
- Abre Arduino IDE, selecciona la placa y el puerto correctos.
- Copia el código anterior y ábrelo con Arduino IDE.
- Haz clic en el botón Subir en Arduino IDE para subir el código al ESP8266.
- Mueve tu mano frente al sensor.
- Reproduce el audio desde el reproductor MP3.
