ESP8266 - medir voltaje

En esta guía, aprenderemos a usar un ESP8266 y un sensor de voltaje para medir voltajes entre 0 V y 25 V. Explicaremos en detalle:

Cómo conectar un sensor de voltaje a un ESP8266
Cómo programar un ESP8266 para medir el voltaje desde el sensor

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Voltage Sensor
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de voltaje

Un sensor de voltaje es un circuito ya hecho formado por dos resistencias de precisión que facilita la medición de voltaje. Tiene dos resistencias: 30 kΩ y 7,5 kΩ. Cuando se utiliza una tensión de referencia de 5 V para el ADC, este sensor puede medir voltajes desde 0 a 25 V CC. Si la tensión de referencia es de 3,3 V para el ADC, puede medir voltajes desde 0 a 16,5 V CC.

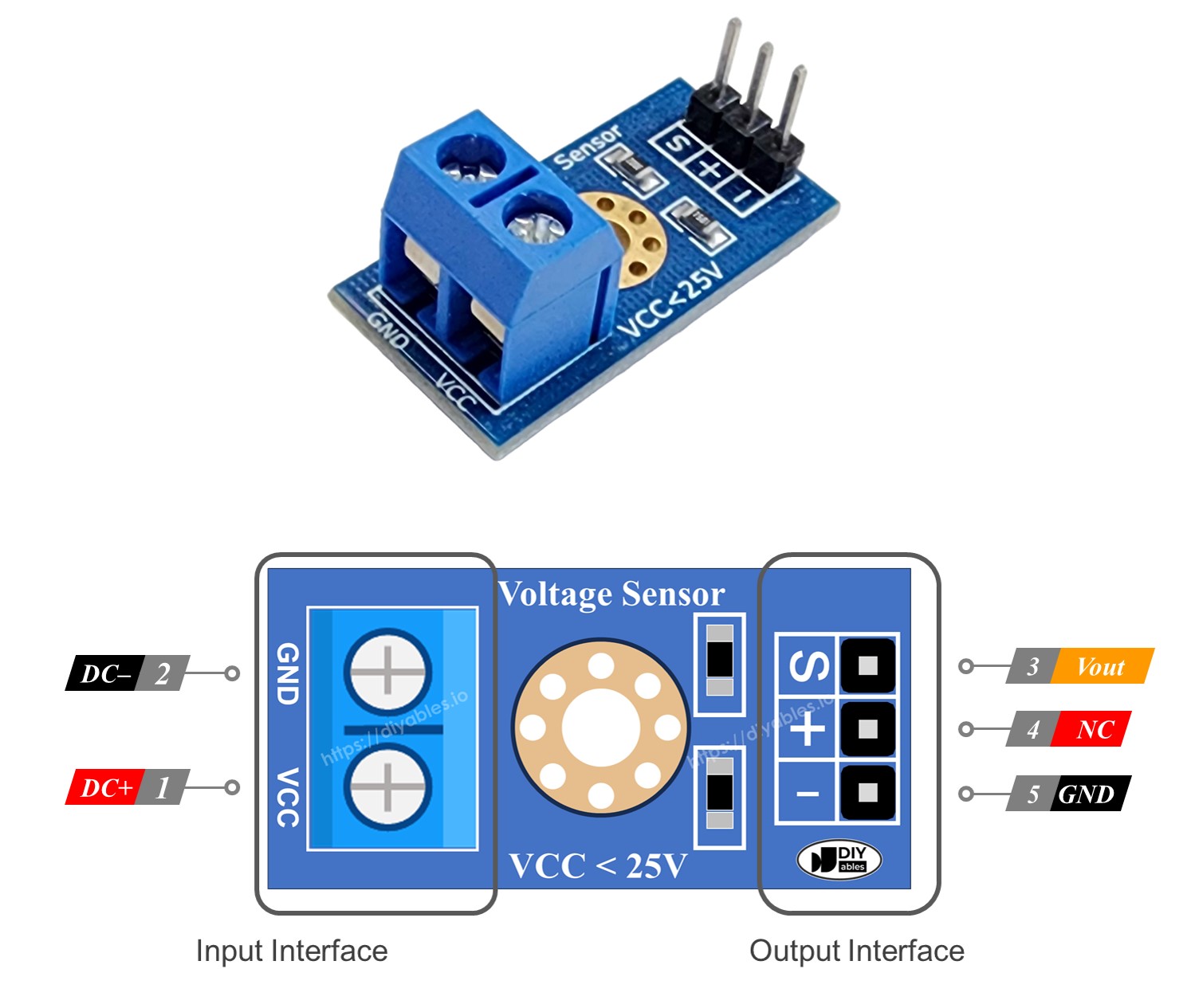

Diagrama de pines

Un sensor de voltaje incluye dos grupos de pines.

Interfaz de entrada (conéctala a los puntos donde estás midiendo el voltaje):
Pin VCC: Este es el pin positivo. Conéctelo al punto que tenga el voltaje más alto.
Pin GND: Este es el pin negativo. Conéctalo al punto que tenga el voltaje más bajo.
Interfaz de salida (conéctelo al ESP8266):
Pin Vout (S): Este es el pin de señal. Conéctelo a un pin analógico en el ESP8266.
Pin NC (+): No conecte este pin; no se utiliza.
Pin GND (-): Este es el pin de tierra. Conéctalo al pin GND (0V) en el ESP8266.

image source: diyables.io

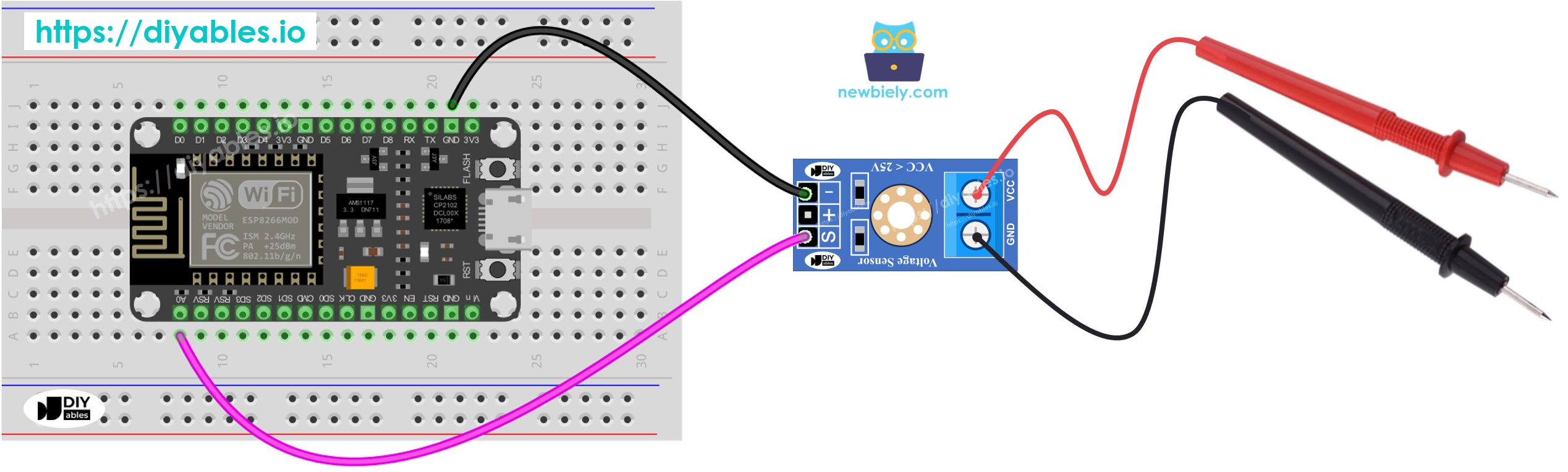

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-measure-voltage */ #define ANALOG_IN_PIN A0 // The ESP8266 NodeMCU pin connected to voltage sensor #define REF_VOLTAGE 3.3 #define ADC_RESOLUTION 1024.0 #define R1 30000.0 // resistor values in voltage sensor (in ohms) #define R2 7500.0 // resistor values in voltage sensor (in ohms) void setup() { Serial.begin(9600); } void loop() { // read the analog input int adc_value = analogRead(ANALOG_IN_PIN); // determine voltage at adc input float voltage_adc = ((float)adc_value * REF_VOLTAGE) / ADC_RESOLUTION; // calculate voltage at the sensor input float voltage_in = voltage_adc * (R1 + R2) / R2; // print results to serial monitor to 2 decimal places Serial.print("Measured Voltage = "); Serial.println(voltage_in, 2); delay(500); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el cómo configurar el entorno para ESP8266 en Arduino IDE tutorial si es la primera vez que usas ESP8266.
Conecta la ESP8266 al sensor de voltaje.
Conecta la placa ESP8266 a tu ordenador utilizando un cable USB.
Abre Arduino IDE en tu ordenador.
Elige la placa ESP8266 correcta, como (p. ej., NodeMCU 1.0 (Módulo ESP-12E)), y su respectivo puerto COM.
Copia el código proporcionado y pégalo en el Arduino IDE.
Haz clic en el botón Subir en el Arduino IDE para transferir el código al ESP8266.
Prueba midiendo las salidas de 5 V y 3,3 V en el ESP8266.
Verifica los resultados en el Monitor serie.

COM6

Send

Measured Voltage = 4.96 Measured Voltage = 4.96 Measured Voltage = 4.96 Measured Voltage = 4.96 Measured Voltage = 3.39 Measured Voltage = 3.39 Measured Voltage = 3.39 Measured Voltage = 3.39

Autoscroll Show timestamp

Clear output

9600 baud

Newline

※ Nota:

El valor podría cambiar con el tiempo porque la referencia de voltaje habitual es de 5 V. Esto puede ser inestable y variar con la fuente de alimentación.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
