ESP8266 - Sensor de temperatura - LCD

Este tutorial le enseña cómo usar ESP8266 para obtener la temperatura de un sensor DS18B20 y mostrarla en una pantalla LCD I2C.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de temperatura y de la pantalla LCD

Si no está familiarizado con el sensor de temperatura y la pantalla LCD (pinout, cómo funciona, cómo programar ...), los siguientes tutoriales pueden proporcionarle más información:

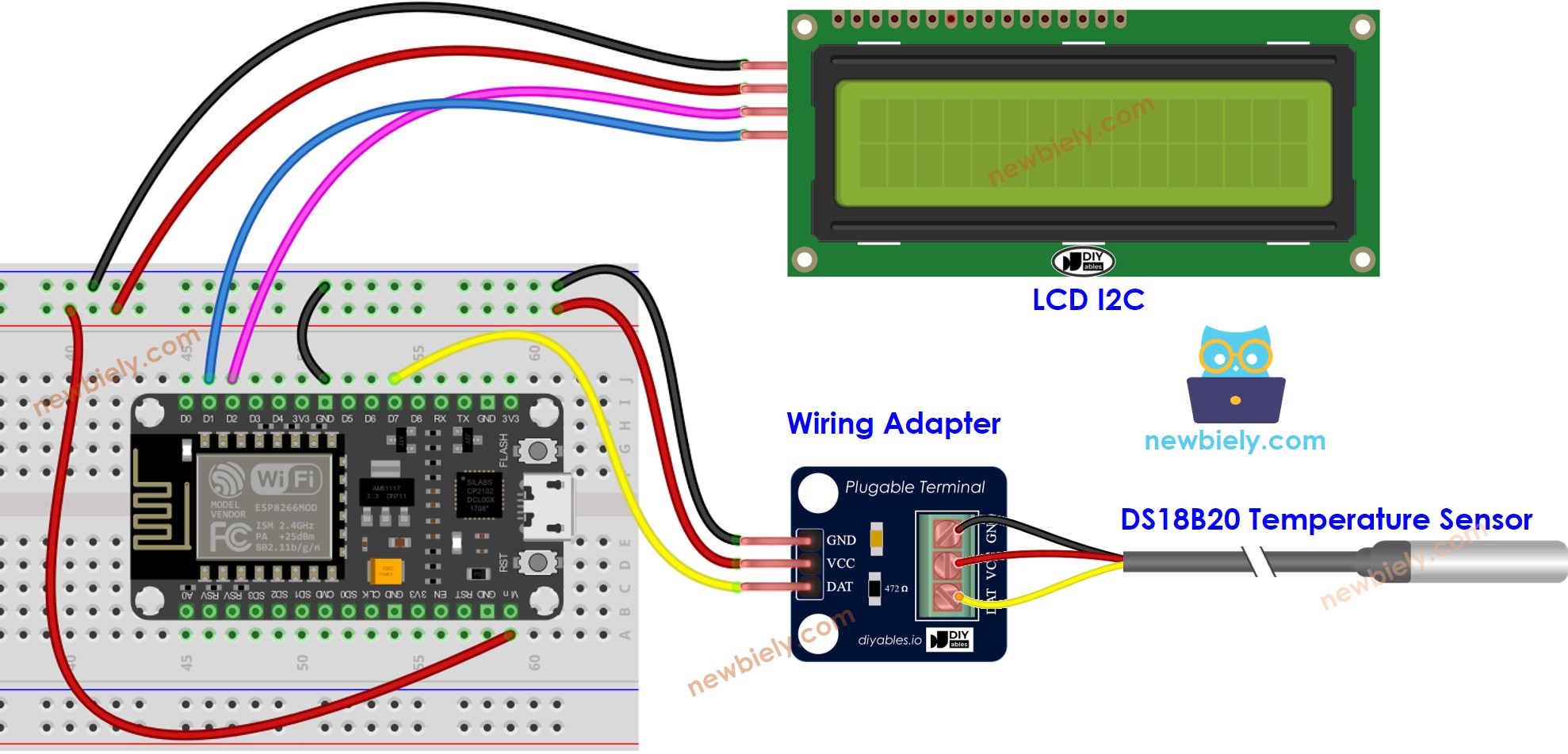

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Recomendamos comprar un sensor DS18B20 junto con su adaptador de cableado incluido para una instalación sin problemas. Este adaptador incluye una resistencia integrada, eliminando la necesidad de una resistencia adicional en el cableado.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN D7 // The ESP8266 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); DallasTemperature DS18B20(&oneWire); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float temperature_C; // temperature in Celsius float temperature_F; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // display position lcd.print(temperature_C); // display the temperature in Celsius lcd.print((char)223); // display ° character lcd.print("C"); lcd.setCursor(0, 1); // display position lcd.print(temperature_F); // display the temperature in Fahrenheit lcd.print((char)223); // display ° character lcd.print("F"); delay(500); }

※ Nota:

La dirección de la pantalla LCD puede diferir según el fabricante. En nuestro código, hemos utilizado 0x27 tal como lo especifica DIYables.

Pasos R\u00e1pidos

Para empezar con ESP8266 en Arduino IDE, siga estos pasos:

Consulta el cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM respectivo.
Conecta el cable USB a la ESP8266 y al PC.
Inicia Arduino IDE, elige la placa y el puerto correctos.
Haz clic en el icono Bibliotecas en la barra izquierda del Arduino IDE.
Busca “Dallas” y localiza la biblioteca DallasTemperature creada por Miles Burton.
Presiona el botón Instalar para agregar la biblioteca.

Biblioteca Dallas Temperature para ESP8266 NodeMCU

Se le pedirá que instale la dependencia. Haga clic en el botón Instalar todo para instalar la biblioteca OneWire.

Busca “LiquidCrystal I2C” y luego localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Pulsa el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

Biblioteca LiquidCrystal I2C para ESP8266 NodeMCU

Copie el código y ábralo con el IDE de Arduino.
Luego, presione el botón Subir en el IDE de Arduino para compilar y cargar el código al ESP8266.

Coloca el sensor en el agua caliente y en el agua fría, o sostenlo en la mano.
Revisa la pantalla LCD.

Si la pantalla LCD no muestra nada, consulta Solución de problemas en LCD I2C para obtener ayuda.

Explicación del código

¡Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
