ESP8266 - Sensor táctil - Cerradura de solenoide

Este tutorial le enseña cómo usar el ESP8266 y un sensor táctil para controlar la cerradura de solenoide. Al conectar la cerradura de solenoide a una bombilla, una tira de LED, un motor o un actuador, podemos usar un sensor táctil para controlarlos. Aprenderemos dos aplicaciones diferentes:

Aplicación 1 - El estado de la cerradura de solenoide está sincronizado con el estado del sensor táctil. En detalle:

ESP8266 enciende la cerradura de solenoide cuando se toca el sensor táctil.
ESP8266 apaga la cerradura de solenoide cuando no se toca el sensor táctil.

Aplicación 2 - El estado de la cerradura de solenoide se alterna cada vez que se toca el sensor táctil. Más específicamente:

Si ESP8266 detecta que el sensor táctil ha sido tocado (cambiando de un estado alto a un estado bajo), encenderá el bloqueo de solenoide si actualmente está apagado, o apagará el bloqueo de solenoide si actualmente está encendido.
Soltar el sensor táctil no afecta al estado del bloqueo de solenoide.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor Táctil
1	×	Relé
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la cerradura de solenoide y del sensor táctil

Si no estás familiarizado con la cerradura de solenoide y el sensor táctil (incluyendo el esquema de pines, funcionamiento y programación), los siguientes tutoriales pueden ayudar:

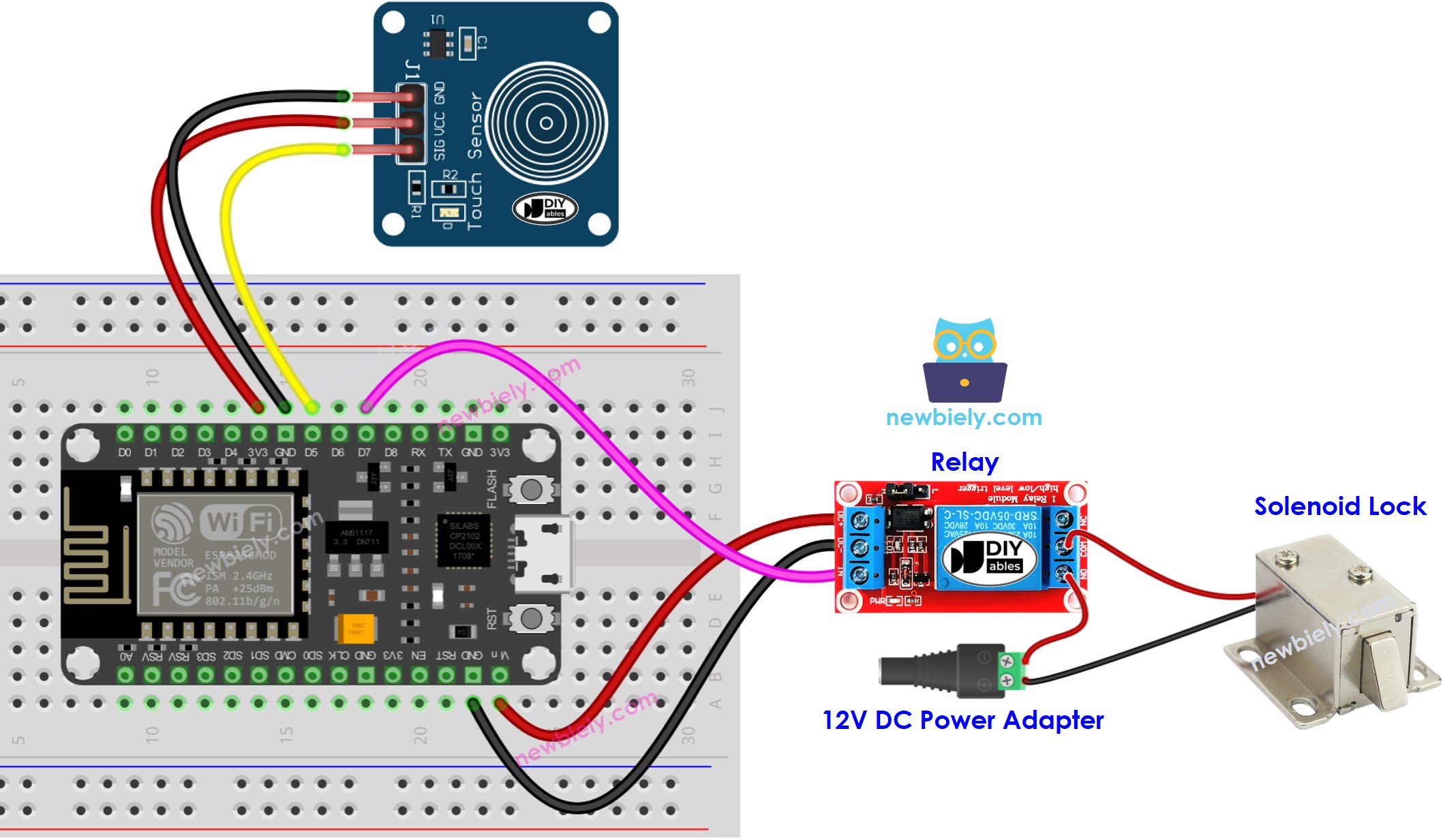

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Aplicación 1 - El estado de la cerradura de solenoide está sincronizado con el estado del sensor táctil

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-touch-sensor-solenoid-lock */ #define TOUCH_SENSOR_PIN D5 // The ESP8266 pin D5 connected to touch sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connected to the solenoid lock via relay module void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Conecta un ESP8266 a tu computadora con un cable USB.
Inicia Arduino IDE y selecciona la placa y el puerto correctos.
Copia el código y ábrelo en el Arduino IDE.
Haz clic en el botón Upload del Arduino IDE para compilar y subir el código al ESP8266.

Toca el sensor táctil y mantén pulsado el sensor durante unos segundos.
Observa el cambio en el estado de la cerradura de solenoide.

Verás que el estado de la cerradura de solenoide está sincronizado con el estado del sensor táctil.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Aplicación 2 - El sensor táctil conmuta la cerradura de solenoide

Código ESP8266 - El sensor táctil alterna la cerradura de solenoide

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-touch-sensor-solenoid-lock */ #define TOUCH_SENSOR_PIN D5 // The ESP8266 pin D5 connected to touch sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connected to the solenoid lock via relay module int solenoidLockState = LOW; // The current state of relay int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay solenoidLockState = !solenoidLockState; // control relay according to the toggled state digitalWrite(RELAY_PIN, solenoidLockState); } }

Explicación del código

Puedes localizar la explicación en las líneas de comentarios del código ESP8266 anterior.

En el código, la expresión solenoidLockState = !solenoidLockState es equivalente al siguiente código:

if(solenoidLockState == LOW) solenoidLockState = HIGH; else solenoidLockState = LOW;

Pasos R\u00e1pidos

Copie el código y ábralo en el IDE de Arduino.
Suba el código al ESP8266.
Toque y suelte el sensor táctil varias veces.
Observe el cambio en el estado de la cerradura de solenoide.

Notará que la cerradura solenoide se activará o desactivará una sola vez cada vez que toque el sensor táctil.
