ESP8266 - LED de potenciómetro

En un tutorial anterior, hemos aprendido cómo cambiar el brillo del LED de acuerdo con el valor de salida del potenciómetro.

Este tutorial te enseña cómo usar el ESP8266 y un potenciómetro para controlar un LED. En detalle:

Hardware Requerido

1×ESP8266 NodeMCU
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Potentiometer
1×Alternatively, 10k Ohm Trimmer Potentiometer
1×(Alternativo) Potentiometer Kit
1×(Alternativo) Potentiometer Module with Knob
1×LED Kit
1×LED (red)
1×LED Module
1×220Ω Resistor
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1×(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y potenciómetro

Si no está familiarizado con LED y potenciómetro (asignación de pines, funcionalidad, programación ...), los siguientes tutoriales pueden proporcionar más información:

Diagrama de Cableado

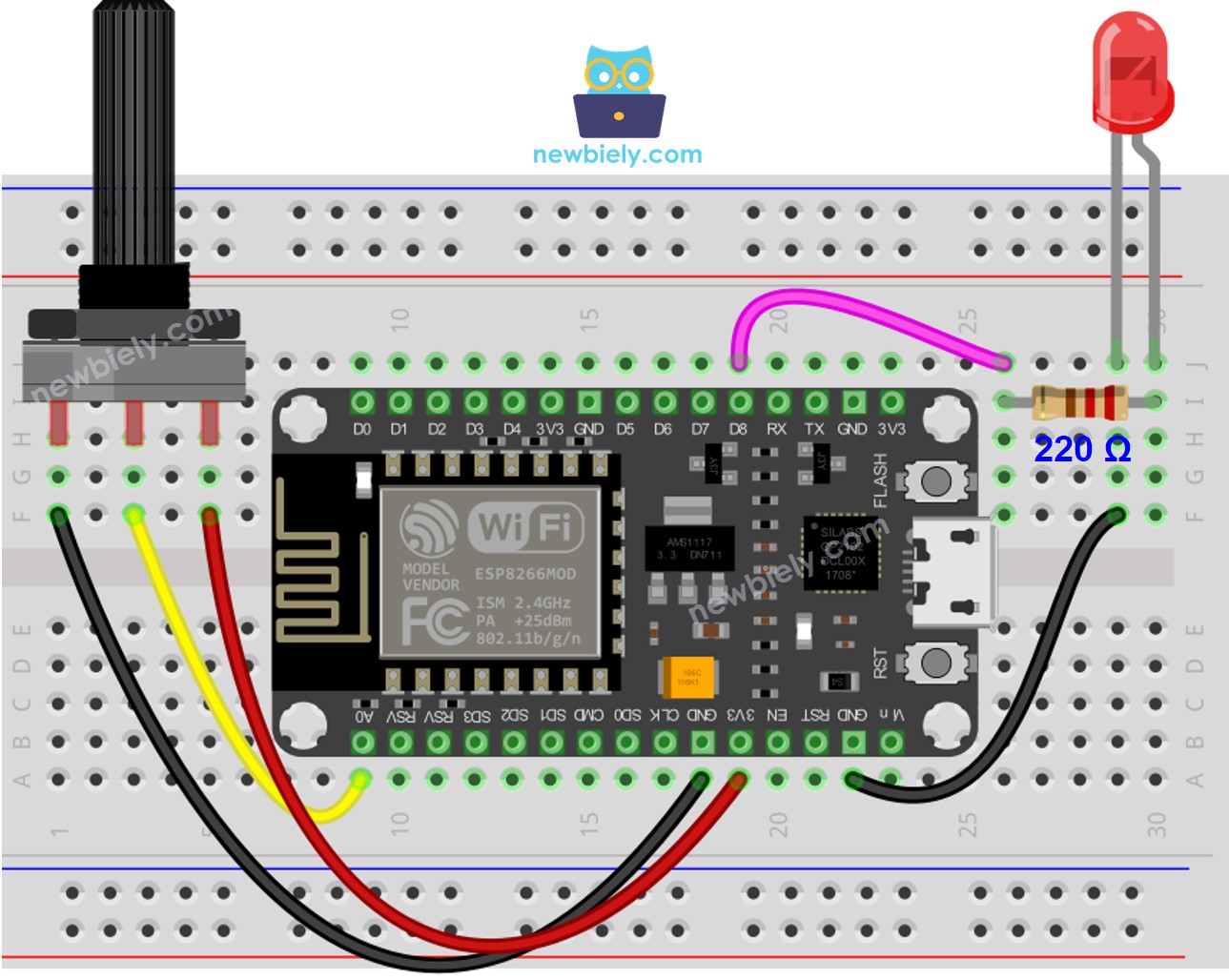

Diagrama de cableado del potenciómetro LED para ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266 - Umbral analógico

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-potentiometer-led */ const int POTENTIOMETER_PIN = A0; // The ESP8266 pin connected to Potentiometer pin const int LED_PIN = D8; // The ESP8266 pin connected to LED's pin // The setup function runs once on reset or power-up void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); // declare LED pin to be an output: pinMode(LED_PIN, OUTPUT); } // The loop function repeats indefinitely. void loop() { // reads the input on analog pin A0 (value between 0 and 1023) int analog_value = analogRead(POTENTIOMETER_PIN); // scales it to brightness (value between 0 and 255) int brightness = map(analog_value, 0, 1023, 0, 255); // sets the brightness LED that connects to pin 3 analogWrite(LED_PIN, brightness); // print out the value Serial.print("Analog: "); Serial.print(analog_value); Serial.print(", Brightness: "); Serial.println(brightness); delay(100); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes como se muestra en el diagrama.
  • Conecta la placa ESP8266 a tu ordenador usando un cable USB.
  • Abre Arduino IDE en tu ordenador.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM respectivo.
  • Conecta el cable USB a tu ESP8266 y a tu PC.
  • Inicia Arduino IDE, selecciona la placa y el puerto correctos.
  • Copia el código y ábrelo en Arduino IDE.
  • Haz clic en el botón Upload en Arduino IDE para compilar y subir el código a tu ESP8266.
Cargar código en el IDE de Arduino
  • Gira el potenciómetro
  • Observa el cambio en el estado del LED

Explicación del código

Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente.

Código ESP8266 - Umbral de voltaje

El valor analógico de un potenciómetro se transforma en un valor de voltaje. Luego, este valor de voltaje se compara con un umbral de voltaje, lo que provocará que se active un LED.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-potentiometer-led */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define LED_PIN D8 // The ESP8266 pin connected to LED's pin #define VOLTAGE_THRESHOLD 2.5 // Voltages void setup() { pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if (voltage > VOLTAGE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
