ESP8266 - Tira de LEDs

En este tutorial, vamos a aprender cómo programar el ESP8266 para controlar una tira de LEDs para emitir la luz.

La tira de LEDs puede ser conmutada por un relé o por un módulo MOSFET. Con el relé, la tira está totalmente encendida o apagada. Con el módulo MOSFET, puede estar totalmente encendida, apagada, o atenuada a cualquier brillo con PWM, y se mantiene en silencio. Primero construiremos la versión con relé y luego la versión con MOSFET.

Acerca de la tira de LED

Una tira de LED, también conocida como cinta LED o cinta de LED, es una placa de circuito flexible con LEDs montados en superficie que emiten luz. Estas tiras son versátiles y se utilizan comúnmente para iluminación decorativa en diversas aplicaciones. Las tiras de LED vienen en una variedad de colores y a menudo se utilizan para proporcionar iluminación ambiental, iluminación de acento o efectos de iluminación decorativa.

Las tiras de LED vienen en dos tipos principales:

  • Tiras de LEDs direccionables: En este tipo, el color y el brillo de cada LED individual en la tira pueden ser controlados de forma independiente. Esta capacidad se debe a que cada LED tiene una dirección específica.
  • Tiras de LEDs no direccionables: En contraste, las tiras de LEDs no direccionables permiten controlar el color y el brillo, pero este control se aplica de forma uniforme a todos los LEDs de la tira.

Este tutorial se centrará en las tiras de LED no direccionables. Para tiras de LED direccionables, consulte los siguientes tutoriales:

Disposición de pines de la tira de LEDs no direccionables

La tira de LEDs no direccionables tiene dos tipos principales:

  • Tira de LEDs no direccionables de 1 color: solo un color definido por el fabricante.
  • Tira de LEDs RGB no direccionables: cualquier color.

Una tira de LEDs no direccionable de un solo color suele tener dos pines:

  • Pin 12V/24V: debe conectarse al pin positivo de una fuente de alimentación DC de 12 V o 24 V
  • Pin GND: debe conectarse al pin negativo de una fuente de alimentación DC de 12 V o 24 V

Una tira de LED RGB no direccionable suele tener cuatro pines:

  • Pin de 12V/24V: debe conectarse al pin positivo de una fuente de alimentación DC de 12V o 24V
  • Pin R: Este pin se utiliza para controlar el color rojo. Al conectar este pin al pin negativo de la fuente de alimentación se activa el color rojo
  • Pin G: Este pin se utiliza para controlar el color verde. Al conectar este pin al pin negativo de la fuente de alimentación se activa el color verde
  • Pin B: Este pin se utiliza para controlar el color azul. Al conectar este pin al pin negativo de la fuente de alimentación se activa el color azul

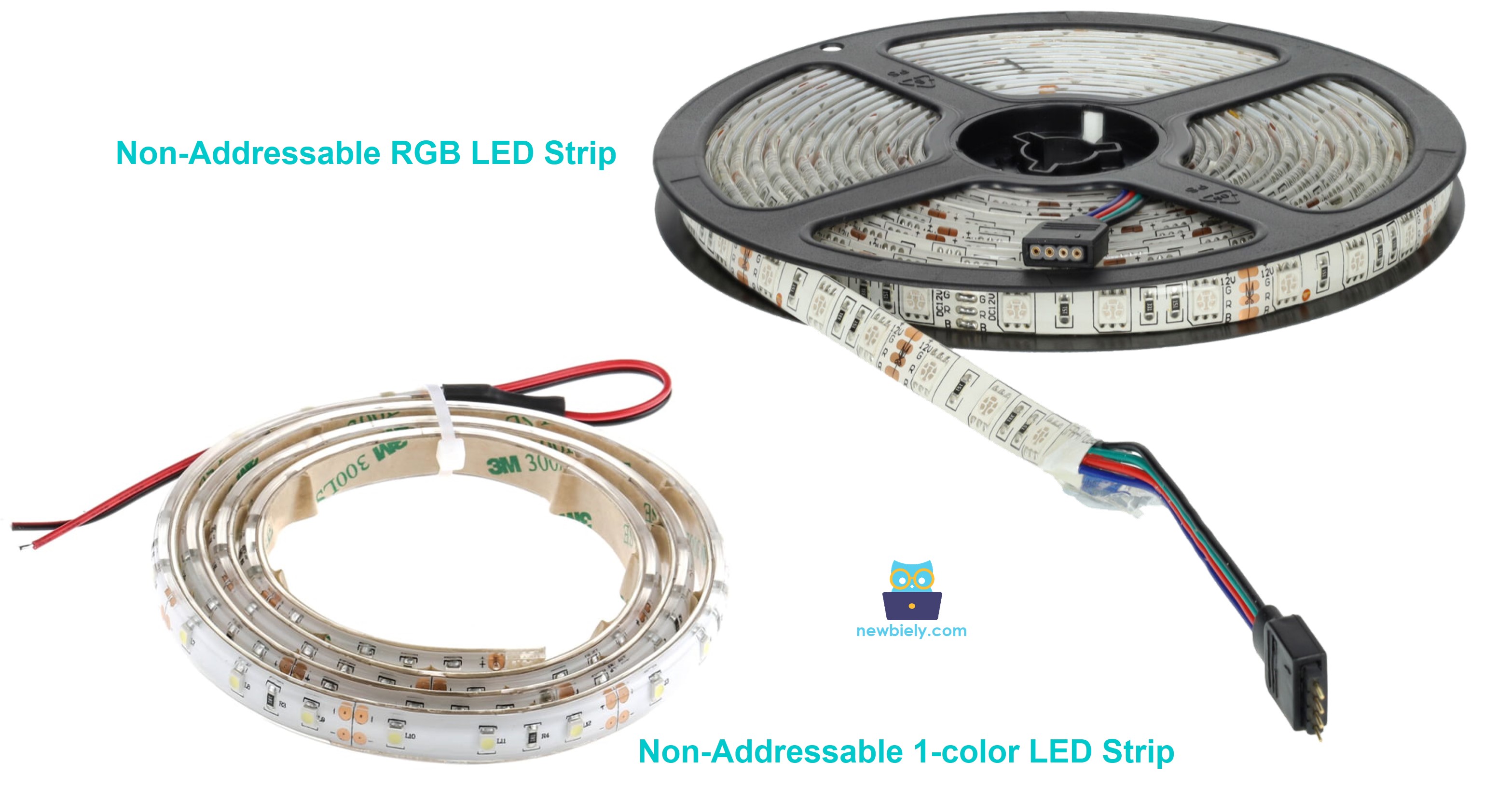

Pinout de la tira de LEDs no direccionables ESP8266 NodeMCU

Relé vs módulo MOSFET para una tira de LEDs

Antes de cablear nada, elige la pieza que conmutará la tira. Si el módulo MOSFET es nuevo para ti, lee primero el tutorial ESP8266 - Módulo MOSFET.

Relé Módulo MOSFET
Brillo ON/OFF, sin atenuación ON/OFF más atenuación (PWM)
Sonido de conmutación clic audible ninguno
Tiempo de conmutación milisegundos (lento) muy corto
Vida útil los contactos se desgastan con el uso larga, sin piezas móviles
Tipo de alimentación CA o CC solo CC
Voltaje de la tira el que permita el relé mínimo 6V (las tiras de 12V y 24V van bien)
Aislamiento sí (bobina y contactos) sí (optoacoplador PC817)
Mejor uso ON/OFF simple, luces de CA atenuar tiras de CC, conmutación rápida o frecuente

Si quieres atenuar una tira de 12V o 24V, usa el módulo MOSFET. Para una tira RGB, cada pin de color (R, G y B) necesita su propio módulo, así que necesitas 3 módulos MOSFET, igual que necesitas 3 relés.

Aprenderemos a controlar ambos tipos uno por uno con ESP8266.

Cómo controlar una tira de LEDs no direccionable de un solo color.

Si una tira de LEDs de 12 V está alimentada por una fuente de 12 V, emite luz. Para controlar una tira de LEDs de 12 V, necesitamos usar un relé entre ESP8266 y la tira de LEDs de 12 V. El ESP8266 puede controlar la tira de LEDs de 12 V a través del relé. Si no conoces el relé (conexiones de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el tutorial de ESP8266 - Relé

Diagrama de cableado.

Diagrama de cableado entre ESP8266 y una tira de LEDs de un solo color no direccionable.

Diagrama de cableado de la tira LED de 12 V con ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Diagrama de cableado entre ESP8266 y una tira de LEDs RGB no direccionables.

Diagrama de cableado de la tira LED de 12 V para ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Código ESP8266

Código ESP8266 para controlar una tira de LEDs no direccionables de un solo color.

El código a continuación enciende repetidamente la tira de LEDs en 5 segundos y la apaga en 5 segundos.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-led-strip */ #define LED_STRIP_PIN D5 // The ESP8266 pin controls to the LED strip via relay void setup() { Serial.begin(9600); // Configure ESP8266 pins as digital output pins pinMode(LED_STRIP_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { Serial.println("The LED strip is turned on"); digitalWrite(LED_STRIP_PIN, HIGH); delay(5000); Serial.println("The LED strip is turned off"); digitalWrite(LED_STRIP_PIN, LOW); delay(5000); }

Código ESP8266 para controlar una tira de LEDs RGB no direccionable.

El código siguiente controla repetidamente el color de la tira de LEDs RGB (rojo, verde, azul, amarillo, magenta, cian y blanco).

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-led-strip */ #define BLUE_PIN D5 // The ESP8266 pin connects to the blue pin of LED strip via relay 1 #define RED_PIN D6 // The ESP8266 pin connects to the red pin of LED strip via relay 2 #define GREEN_PIN D7 // The ESP8266 pin connects to the green pin of LED strip via relay 3 void setup() { Serial.begin(9600); // Configure ESP8266 pins as digital output pins pinMode(BLUE_PIN, OUTPUT); pinMode(RED_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { Serial.println("The LED strip is turned red"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned green"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned blue"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned yellow"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned magenta"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned cyan"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned white"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Revisa el cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes como se muestra en el diagrama.
  • Conecta la placa ESP8266 a tu computadora usando un cable USB.
  • Abre Arduino IDE en tu computadora.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
  • Conecta ESP8266 a la computadora mediante un cable USB.
  • Abre Arduino IDE, selecciona la placa y el puerto correctos.
  • Copia el código anterior y ábrelo con Arduino IDE.
  • Haz clic en el botón Subir en Arduino IDE para cargar el código en ESP8266.
  • Verifica el estado de la tira de LEDs.

Explicación del código

Puede encontrar la explicación en las líneas de comentarios del código de Arduino anterior.

Por favor, tenga en cuenta que, para controlar el brillo y otros colores de una tira de LEDs no direccionables, necesitamos usar el controlador L298N en lugar de un relé

Cómo atenuar una tira de LEDs de un solo color con el módulo MOSFET

Un módulo MOSFET es otra forma fácil de atenuar una tira de un solo color. Se quita el relé, y el pin D5 del NodeMCU ahora envía PWM al módulo, que ajusta el brillo de la tira.

Diagrama de cableado entre ESP8266, módulo MOSFET y tira de LEDs de un solo color

Diagrama de cableado de la tira de LEDs con módulo MOSFET y ESP8266 NodeMCU NodeMCU

This image is created using Fritzing. Click to enlarge image

ESP8266 NodeMCU / lado de alimentación Módulo MOSFET
D5 (GPIO14) PWM
G (GND) GND
+ del adaptador de 12V +
Pin de 12V (+) de la tira de LEDs + (compartido con el + del adaptador)
Pin GND (−) de la tira de LEDs LOAD
− del adaptador de 12V −

Una tira de LEDs no es una bobina, así que aquí no necesitas un diodo de rueda libre (flyback).

Código ESP8266 para atenuar la tira de LEDs

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-led-strip */ const int MOSFET_PIN = D5; // ESP8266 pin D5 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

La tira brilla a máximo brillo durante 2 segundos y se apaga durante 2 segundos. Después se hace más brillante en pasos del 10% hasta el 100%, y más tenue en pasos del 10% hasta el 0%.

Pasos R\u00e1pidos

  • Usa la misma configuración del IDE de Arduino y de la placa que en los Quick Steps de arriba.
  • Cablea el módulo MOSFET y la tira como en el diagrama, pero todavía no enchufes el adaptador.
  • Sube el código de arriba al ESP8266.
  • Enchufa el adaptador y mira cómo la tira se atenúa y se aviva.
  • Abre el Monitor Serie a 9600 baudios:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

Recuerda: el módulo es solo para tiras de CC, con una alimentación de unos 6V o más. Una luz conectada a la red de CA todavía necesita un relé.

Video Tutorial
