ESP8266 - Relé de sensor de gas

Este tutorial explica cómo usar el ESP8266, un sensor de gas y un relé para activar el ventilador o la sirena al detectar GLP, humo, alcohol, propano, hidrógeno, metano y monóxido de carbono, u otros gases inflamables.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Gas MQ2
1	×	Relé
1	×	Cables Puente
1	×	(Opcional) 12V Ventilador de Refrigeración
1	×	(Opcional) 12V Alarm Siren Horn
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de relé y sensor de gas MQ2

Si no conoces el relé y el sensor de gas MQ-2 (disposición de pines, cómo funciona, cómo programarlos...), aprende sobre ellos en los siguientes tutoriales:

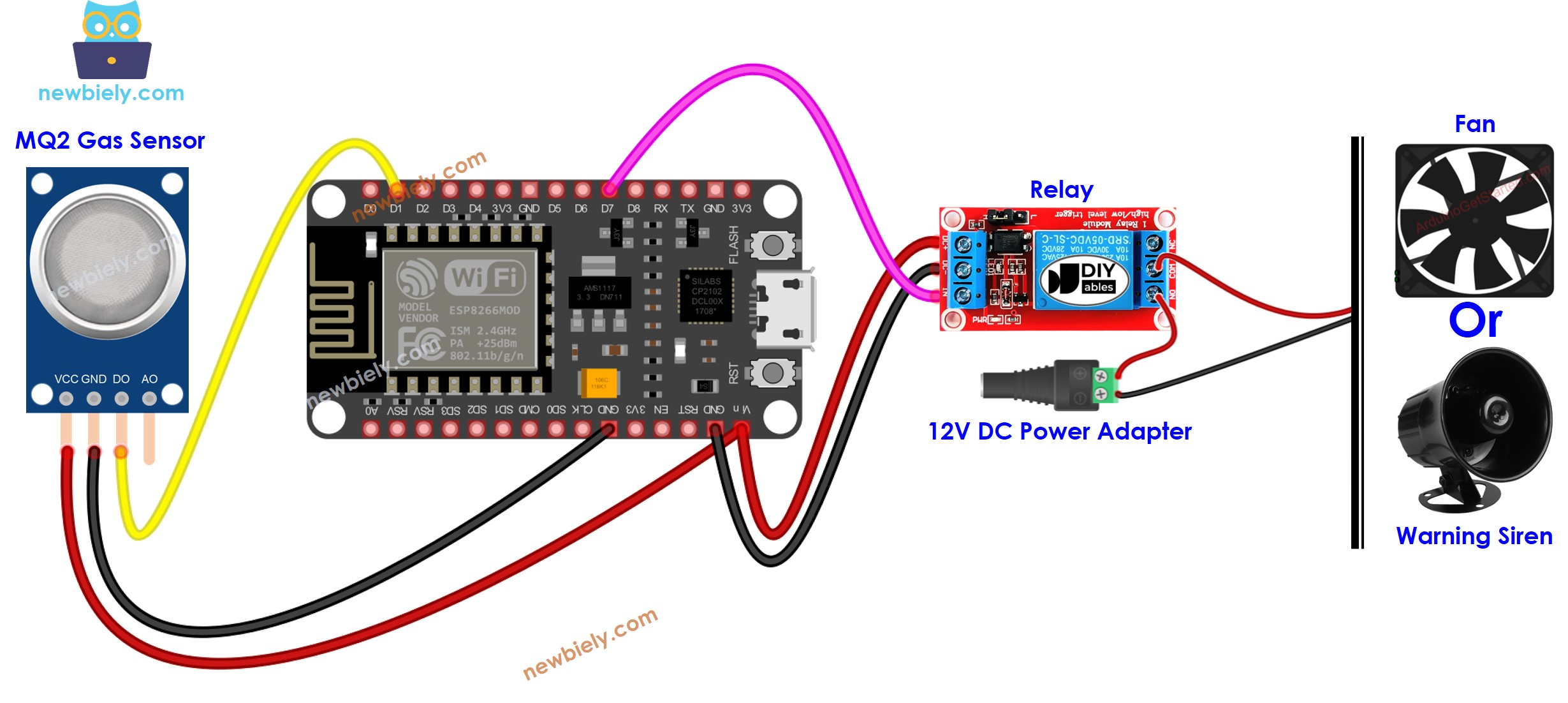

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-gas-sensor-relay */ #define DO_PIN D1 // The ESP8266 pin connected to DO pin of the MQ2 sensor #define RELAY_PIN D7 // The ESP8266 pin connected to relay void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); // initialize the ESP8266 pin as an input pinMode(DO_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); Serial.println("Warming up the MQ2 sensor"); delay(20000); // wait for the MQ2 to warm up } void loop() { int gasState = digitalRead(DO_PIN); if (gasState == HIGH) { Serial.println("The gas is NOT present"); digitalWrite(RELAY_PIN, LOW); // turn off } else { Serial.println("The gas is present"); digitalWrite(RELAY_PIN, HIGH); // turn on } }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el Arduino IDE, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM respectivo.
Conecta ESP8266 al PC mediante un cable USB.
Abre Arduino IDE, selecciona la placa y el puerto correctos.
Copia el código anterior y ábrelo con Arduino IDE.

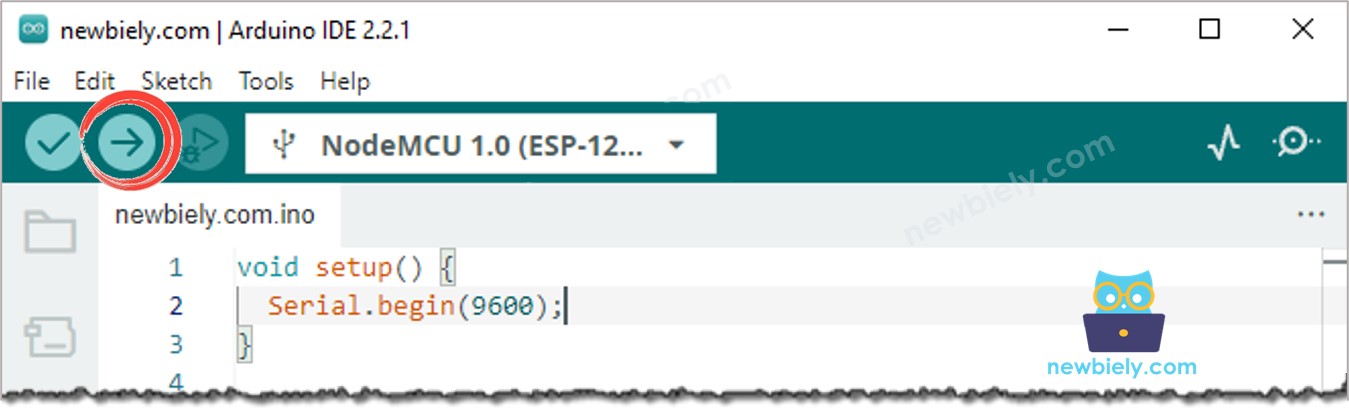

Haz clic en el botón Subir en Arduino IDE para cargar el código al ESP8266.

Mueve tu mano frente al sensor
Observa el cambio en el estado del relé

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!
