ESP8266 - Sensor de temperatura - OLED

Este tutorial le enseña cómo usar el ESP8266 para leer la temperatura de un sensor DS18B20 y luego mostrarla en una pantalla OLED.

Hardware Requerido

1×ESP8266 NodeMCU
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Pantalla OLED I2C SSD1306 128x64
1×Pantalla OLED I2C SSD1306 128x32
1×Sensor de Temperatura DS18B20 (con Adaptador)
1×Sensor de Temperatura DS18B20 (sin Adaptador)
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1×(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca de OLED y del sensor de temperatura DS18B20

Si no está familiarizado con OLED y el sensor de temperatura DS18B20 (conexión de pines, funcionalidad, programación, etc.), los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

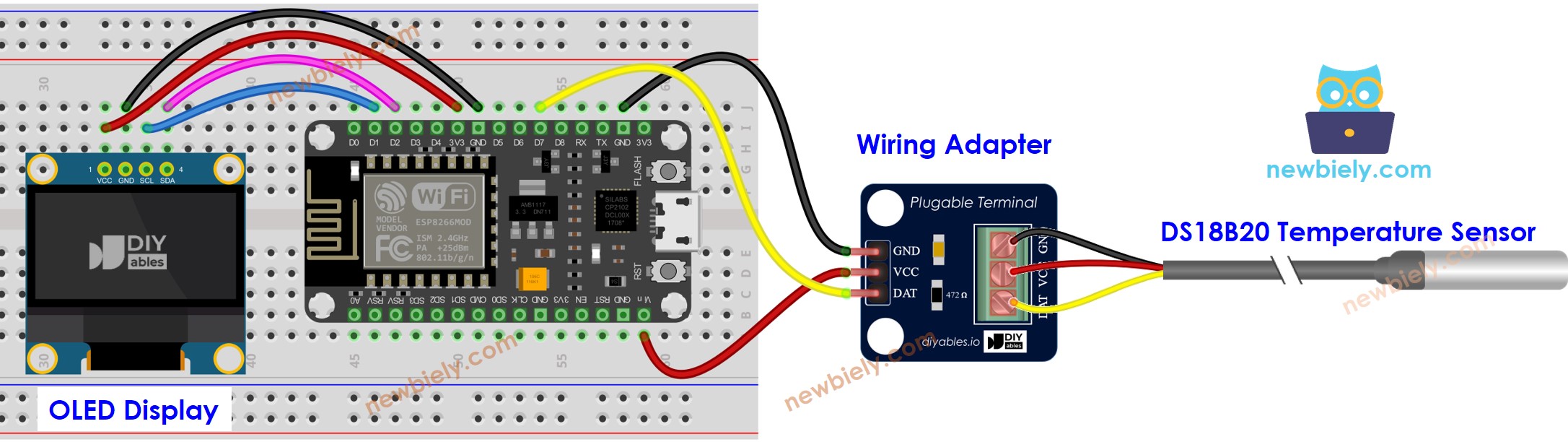

Diagrama de cableado OLED para el sensor de temperatura DS18B20 con ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Recomendamos comprar un sensor DS18B20 junto con su adaptador de cableado para una instalación sin problemas. Este adaptador incluye una resistencia integrada, eliminando la necesidad de una resistencia adicional en el cableado.

Código ESP8266 - Temperatura del sensor DS18B20 y mostrarla en OLED

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-temperature-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <OneWire.h> #include <DallasTemperature.h> #define OLED_WIDTH 128 // OLED display width, in pixels #define OLED_HEIGHT 64 // OLED display height, in pixels #define SENSOR_PIN 2 // The ESP8266 pin connected to DS18B20 sensor's DQ pin Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library String temperature_str; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display DS18B20.begin(); // initialize the sensor temperature_str.reserve(10); // to avoid fragmenting memory when using String } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures float temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_str = String(temperature_C, 2); // two decimal places temperature_str += char(247) + String("C"); Serial.println(temperature_str); // print the temperature in Celsius to Serial Monitor oled_display_center(temperature_str); } void oled_display_center(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // center the display both horizontally and vertically oled.clearDisplay(); // clear display oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el cómo configurar el entorno para ESP8266 en Arduino IDE tutorial si es tu primera vez usando ESP8266.
  • Conecta los componentes tal como se muestran en el diagrama.
  • Conecta la placa ESP8266 a tu ordenador con un cable USB.
  • Abre Arduino IDE en tu ordenador.
  • Selecciona la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
  • Haz clic en el icono Bibliotecas en la barra izquierda del Arduino IDE.
  • Busca “SSD1306” y localiza la librería SSD1306 de Adafruit.
  • Luego, presiona el botón Instalar para completar la instalación.
Biblioteca OLED para ESP8266 NodeMCU
  • Se le pedirá que instale dependencias de bibliotecas adicionales.
  • Para instalarlas todas, haga clic en el botón Instalar todo.
Biblioteca de sensores Adafruit GFX para ESP8266 NodeMCU
  • Busca “Dallas” y localiza la biblioteca DallasTemperature de Miles Burton.
  • Pulsa el botón Instalar para instalar la biblioteca DallasTemperature.
Biblioteca de Dallas Temperature para ESP8266 NodeMCU
  • Se le pedirá que instale la dependencia. Haga clic en el botón Instalar todo para instalar la biblioteca OneWire.
Librería OneWire para ESP8266 NodeMCU
  • Copia el código y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir para transferir el código a tu ESP8266.
  • Coloca el sensor en agua caliente y fría, o sostenlo en la mano.
  • Mira el resultado en la pantalla OLED.

※ Nota:

El código en cuestión centrará el texto tanto horizontal como verticalmente en una pantalla OLED.
