ESP8266 - Sirena
Este tutorial te enseña cómo programar el ESP8266 para controlar una sirena y generar un sonido de advertencia y/o una luz.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de Siren
Dependiendo del fabricante, una sirena puede producir ya sea un sonido fuerte o una luz de advertencia, lo que la hace adecuada para un sistema de alarma. También está disponible en varios voltajes de funcionamiento. Este tutorial utilizará una sirena de 12 V, y otros voltajes serán similares.
Disposición de pines
La sirena de 12 V suele tener dos pines:
- Pin negativo (-) (negro): debe conectarse a la tierra de la fuente de alimentación de CC
- Pin positivo (+) (rojo): debe conectarse al 12 V de la fuente de alimentación de CC
Cómo controlar una sirena
Si una sirena de 12 V se alimenta con una fuente de 12 V, emite sonido y/o luz de advertencia. Para controlar una sirena de 12 V, necesitamos usar un relé entre el ESP8266 y la sirena de 12 V. El ESP8266 puede controlar la sirena de 12 V a través del relé. Si no sabes sobre relé (pinout, cómo funciona, cómo programar...), aprende sobre el relé en el tutorial ESP8266 - Relay

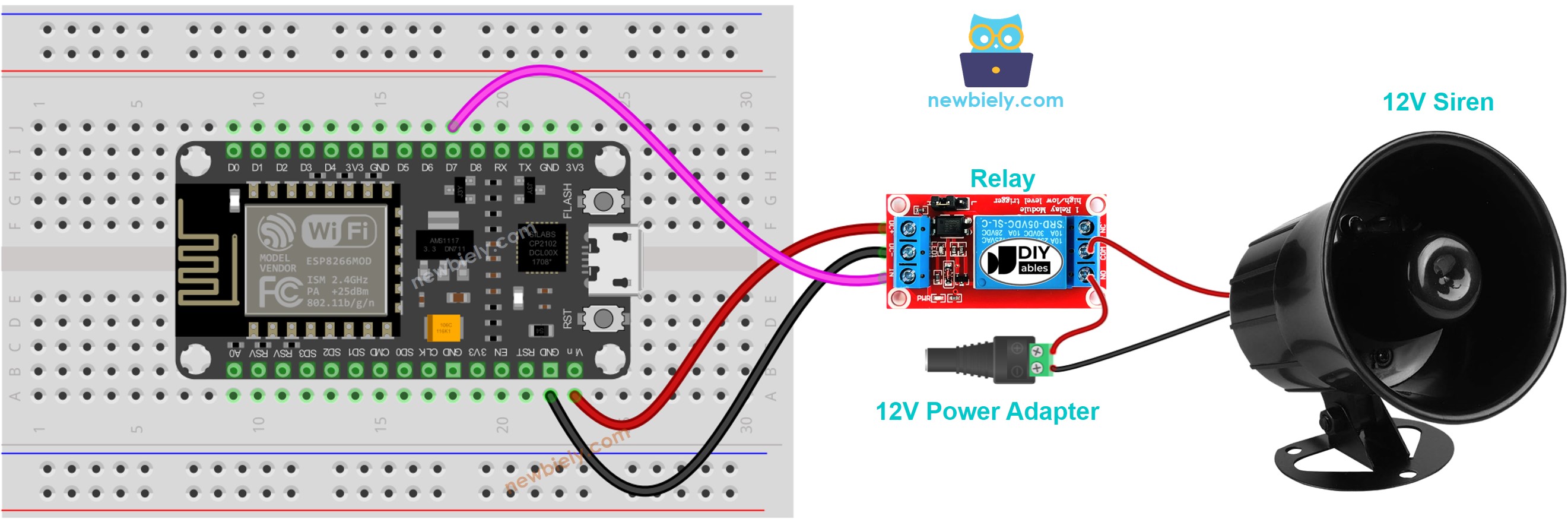

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
Código ESP8266
El código a continuación enciende repetidamente la sirena de 12 V en dos segundos y la apaga en cuatro segundos.
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el cómo configurar el entorno para ESP8266 en Arduino IDE tutorial si es la primera vez que usas ESP8266.
- Conecta los componentes como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora mediante un cable USB.
- Abre Arduino IDE en tu computadora.
- Elige la placa ESP8266 correcta, como (por ejemplo NodeMCU 1.0 (ESP-12E Module)), y su puerto COM respectivo.
- Conecta ESP8266 a tu computadora mediante un cable USB.
- Abre Arduino IDE, selecciona la placa correcta y el puerto correcto.
- Copia el código anterior y ábrelo con Arduino IDE.
- Haz clic en el botón Subir en Arduino IDE para cargar el código al ESP8266.
- Revisa el estado de la sirena.
Explicación del código
Puedes encontrar la explicación en la línea de comentarios del código de Arduino anterior.
