ESP8266 - Válvula de Agua/Líquido

Este tutorial explica cómo usar un ESP8266 y una válvula solenoide para controlar el flujo de líquidos como agua, cerveza y aceite. Esta misma técnica puede aplicarse al control del flujo de gas.

La válvula se puede abrir y cerrar con un relé o con un módulo MOSFET. Los dos solo abren la válvula por completo o la cierran por completo, porque una válvula solenoide no debe controlarse con PWM. Sin embargo, el módulo MOSFET conmuta sin clic, conmuta más rápido y no tiene contactos metálicos que se desgasten. Este tutorial cubre las dos opciones.

Hardware Requerido

1×ESP8266 NodeMCU ESP-12F
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1×Micro USB Cable
1×Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×Liquid Solenoid Valve
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la válvula de agua/líquidos

Diagrama de pines de la válvula de agua/líquido

Pinout de la válvula de agua/líquidos ESP8266 NodeMCU

Una válvula solenoide suele tener dos terminales:

  • El pin positivo (+) (rojo) debe conectarse a una fuente de alimentación de 12 V de corriente continua
  • El pin negativo (-) (negro u otro) debe conectarse al GND de una fuente de alimentación de corriente continua

Cómo funciona la válvula de agua/líquidos

Normalmente, la válvula está en posición cerrada. Cuando se suministran 12 V DC a los dos terminales, la válvula se abre, permitiendo que el agua o el líquido pase a través.

※ Nota:

  • Para ciertos tipos de válvulas, una disposición interna de juntas exige una presión mínima para abrir la válvula una vez que se aplique 12 V CC. Esta presión puede generarse por el caudal del líquido.
  • Además, para algunas válvulas, el líquido solo puede fluir en una dirección.

Cómo controlar una válvula solenoide de agua o líquido usando ESP8266

Si la válvula se alimenta con 12 V, se abrirá. Para controlar la válvula, debe usarse un relé entre el ESP8266 y la válvula. El ESP8266 puede entonces controlar la válvula solenoide a través del relé.

Si no estás familiarizado con los relés (configuración de pines, cómo funcionan, cómo programarlos, etcétera), puedes aprender sobre ellos en el Tutorial ESP8266 - Relé.

También puedes usar un módulo MOSFET en lugar del relé. Para conocer sus pines y cómo conmuta una carga de 12V, consulta el tutorial ESP8266 - Módulo MOSFET.

Relé vs módulo MOSFET para una válvula de agua/líquido

Elemento Relé Módulo MOSFET
Control de la válvula abrir/cerrar abrir/cerrar (sin PWM para una válvula)
Sonido un clic cada vez sin clic
Velocidad de conmutación lenta (milisegundos) muy rápida
Desgaste los contactos del relé se desgastan sin contactos móviles
Tipo de válvula válvula de CA o CC solo válvula de CC
Alimentación de la válvula cualquiera, según la capacidad del relé unos 6V o más
Aislamiento sí, bobina separada de los contactos sí, mediante el optoacoplador PC817
Bueno para válvulas de CA, proyectos simples válvulas de CC, conmutación silenciosa o frecuente

Para una válvula de CC de 12V, las dos piezas hacen el mismo trabajo de abrir y cerrar. Elige el módulo MOSFET si quieres silencio o si la válvula conmuta muchas veces al día. Elige el relé si la válvula funciona con CA.

Diagrama de Cableado

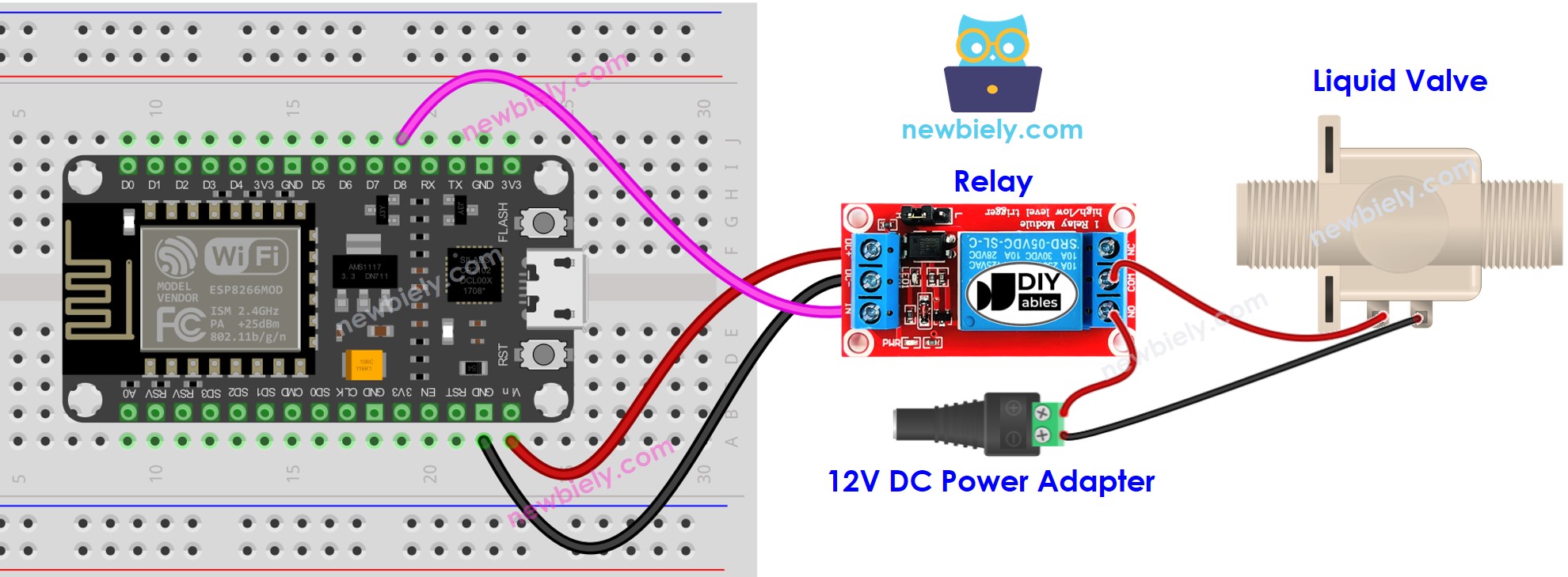

Esquema de cableado de la válvula de agua ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Esquema de cableado de la válvula de agua ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Código ESP8266 para controlar la válvula para líquidos

El código de abajo enciende la válvula de agua durante cinco segundos y luego la apaga durante cinco segundos.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-water-liquid-valve */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en el IDE de Arduino si es la primera vez que usas ESP8266.
  • Conecta los componentes como se muestra en el diagrama.
  • Conecta la placa ESP8266 a tu computadora usando un cable USB.
  • Abre el IDE de Arduino en tu computadora.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
  • Salida del sensor en el Monitor Serial.
  • Conecta tu ESP8266 a tu computadora usando un cable USB.
  • Inicia el IDE de Arduino, selecciona la placa y el puerto correctos.
  • Copia el código de arriba y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para enviar el código al ESP8266.
  • Verifica la salida del sensor de caudal de agua en el Monitor Serial.

Explicación del código

Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente.

Cómo controlar una válvula de agua/líquido con el módulo MOSFET

Aquí quitamos el relé y ponemos un módulo MOSFET en su lugar. La válvula sigue solo abriéndose o cerrándose, pero ahora lo hace sin clic.

En esta página, el relé y el módulo MOSFET usan pines distintos. El relé está en D8, y el módulo MOSFET está en D5 (GPIO14). Por eso, cada cableado tiene su propio código.

Diagrama de cableado

Diagrama de cableado de la válvula de agua/líquido con módulo MOSFET y ESP8266 NodeMCU NodeMCU

This image is created using Fritzing. Click to enlarge image

NodeMCU / lado de 12V Módulo MOSFET
D5 (GPIO14) PWM
G (GND) GND
+ del adaptador de 12V +
Cable + de la válvula + (compartido con el + del adaptador)
Cable − de la válvula LOAD
− del adaptador de 12V −

La válvula tiene una bobina en su interior, así que necesita un diodo de rueda libre (flyback) (1N4007 o 1N5819) entre sus dos cables. La franja (cátodo) debe mirar hacia el cable + de la válvula.

Código ESP8266

El código funciona igual que el código del relé: HIGH enciende la válvula (abierta), y LOW la apaga (cerrada). La válvula se abre durante 5 segundos y se cierra durante 5 segundos, una y otra vez. No se imprime nada en el Monitor Serie.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-water-liquid-valve */ #define MOSFET_PIN D5 // The ESP8266 pin D5 connected to the PWM pin of the MOSFET module // The setup function runs once on reset or power-up void setup() { pinMode(MOSFET_PIN, OUTPUT); // set the pin as an output } // The loop function repeats indefinitely void loop() { digitalWrite(MOSFET_PIN, HIGH); // open the valve for 5 seconds delay(5000); digitalWrite(MOSFET_PIN, LOW); // close the valve for 5 seconds delay(5000); }

Una válvula solo debe recibir ON total u OFF total, nunca PWM. Por eso esta página no usa el código de atenuación PWM del tutorial del módulo MOSFET.
