ESP8266 - Bomba

Este tutorial te enseña cómo usar el ESP8266 para controlar una bomba. Al adaptar este tutorial, puedes construir un sistema de riego, un acuario, un sistema de recarga de agua y más.

Aprenderemos dos formas de controlar la bomba: con un relé y con un módulo MOSFET. Un relé solo puede arrancar y parar la bomba. Un módulo MOSFET también puede arrancarla y pararla, y además puede cambiar la velocidad de la bomba con PWM, lo que significa que puedes bombear más o menos agua. También funciona sin sonido de clic.

Hardware Requerido

1×ESP8266 NodeMCU ESP-12F
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1×Micro USB Cable
1×Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×12V Bomba
1×Vinyl Tube
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la bomba de 12 V

El pinout de la bomba

Pinout de la bomba ESP8266 NodeMCU
image source: diyables.io

La bomba de 12 V suele tener dos pines:

  • El pin negativo (-) (negro) debe conectarse al GND de la fuente de alimentación de CC
  • El pin positivo (+) (rojo) debe conectarse al 12 V de la fuente de alimentación de CC

Cómo controlar la bomba con ESP8266

Si una bomba de 12 V se alimenta con una fuente de 12 V, funcionará. Para controlar la bomba, debe usarse un relé entre el ESP8266 y la bomba. Entonces, el ESP8266 puede controlar la bomba a través del relé.

Si no estás familiarizado con los relés (disposición de pines, funcionamiento, programación, etcétera), consulta el Tutorial ESP8266 - Relé para obtener más información.

Del mismo modo, el tutorial ESP8266 - Módulo MOSFET te enseña los fundamentos del módulo MOSFET, si todavía no has usado uno.

Relé vs módulo MOSFET para una bomba

Punto Relé Módulo MOSFET
Control de la bomba solo arrancar/parar arrancar/parar y caudal (PWM)
Ruido al conmutar clic silencioso
Tiempo de reacción lento, en milisegundos muy rápido
Durabilidad los contactos se desgastan con el tiempo sin piezas móviles
Alimentación de la bomba CA o CC solo CC
Voltaje de la bomba dentro de la capacidad del relé al menos unos 6V
Aislamiento sí (bobina / contactos) sí (optoacoplador PC817)
Ideal para bombas de CA, ON/OFF simple bombas de CC, control de caudal, conmutar muchas veces

Una bomba de CC de 12V funciona muy bien con el módulo MOSFET, porque puedes hacer el caudal suave o fuerte. Si tu bomba funciona con la red de CA, el relé es el que debes usar.

Diagrama de Cableado

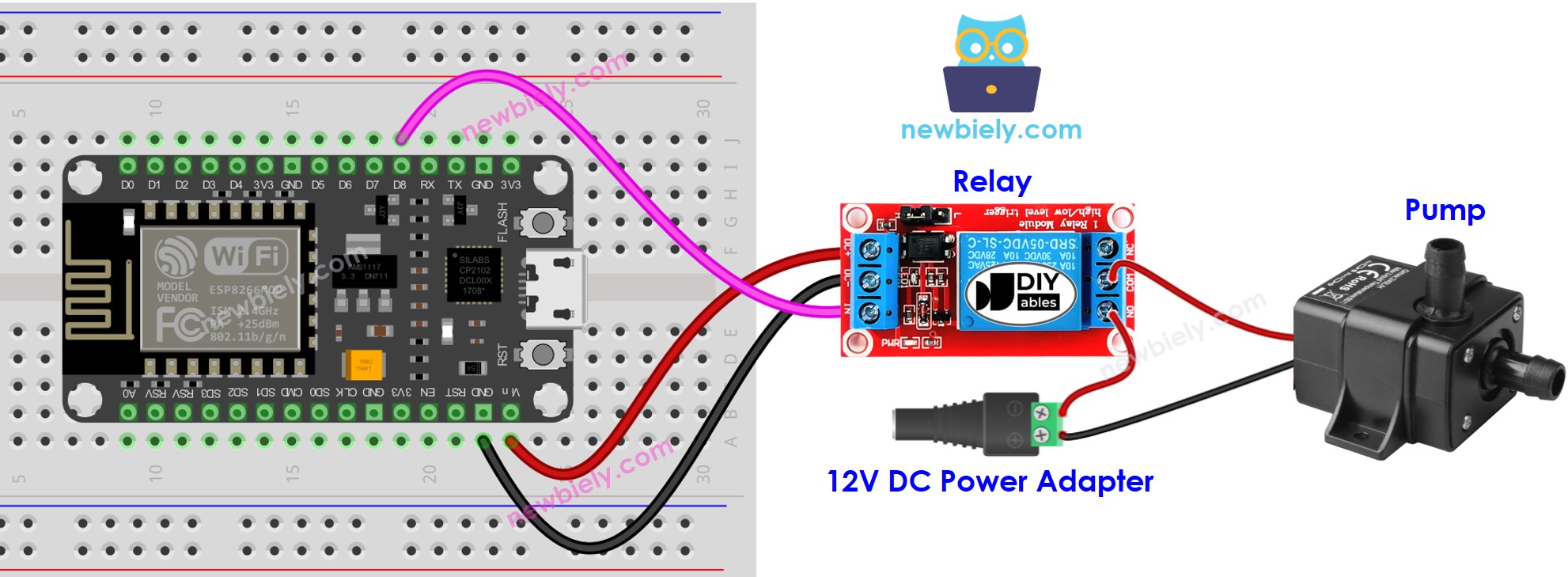

Diagrama de cableado de la bomba ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Este es el mismo cableado sin protoboard:

Diagrama de cableado de la bomba ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Código ESP8266 para controlar la bomba

El código a continuación mantendrá la bomba alternando entre encendido y apagado cada cinco segundos.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-pump */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D8 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en Arduino IDE, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes tal como se muestra en el diagrama.
  • Conecta la placa ESP8266 a tu computadora mediante un cable USB.
  • Abre Arduino IDE en tu computadora.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM respectivo.
  • Conecta tu ESP8266 a tu computadora mediante un cable USB.
  • Inicia Arduino IDE, selecciona la placa y el puerto apropiados.
  • Copia el código anterior y ábrelo en Arduino IDE.
  • Haz clic en el botón Upload en Arduino IDE para enviar el código al ESP8266.
  • Observa cómo cambia el estado de la bomba.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Consulta este tutorial sobre ESP8266 - si se pulsa el botón, enciende la bomba en 10 segundos.

Código ESP8266 para controlar el caudal de la bomba con el módulo MOSFET

Esta parte reemplaza el relé por un módulo MOSFET. El pin D5 del NodeMCU saca PWM, y el ciclo de trabajo decide qué tan rápido gira la bomba y cuánta agua mueve.

Diagrama de cableado

Diagrama de cableado de la bomba de agua con módulo MOSFET y ESP8266 NodeMCU NodeMCU

This image is created using Fritzing. Click to enlarge image

  • D5 (GPIO14) del NodeMCU → PWM del módulo
  • G (GND) del NodeMCU → GND del módulo
  • + del adaptador de 12V → + del módulo
  • Cable rojo (+) de la bomba → + del módulo (junto con el cable + del adaptador)
  • Cable negro (−) de la bomba → LOAD del módulo
  • − del adaptador de 12V → − del módulo

El motor de la bomba es una bobina. Conecta un diodo de rueda libre (flyback) (1N4007 o 1N5819) entre los cables de la bomba, con el lado de la franja (cátodo) en el cable + de la bomba.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-pump */ const int MOSFET_PIN = D5; // ESP8266 pin D5 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Cómo se comporta la bomba: 2 segundos a caudal máximo, 2 segundos parada, luego el caudal crece del 10% al 100% y vuelve a bajar hasta el 0%. Con poca potencia, es posible que la bomba no pueda empujar el agua por el tubo.

Pasos R\u00e1pidos

  • Haz la configuración del IDE de Arduino y del NodeMCU de los Quick Steps del relé de arriba.
  • Pon la bomba en el agua y cablea como en el diagrama. Deja el adaptador de 12V desenchufado.
  • Sube el código de arriba.
  • Enchufa el adaptador de 12V y mira el flujo de agua.
  • Abre el Monitor Serie a 9600 baudios.
∞
