ESP8266 - Ventilador

Este tutorial le enseña cómo usar el ESP8266 para encender o apagar un ventilador. Hablaremos sobre el control de la velocidad del ventilador en otro tutorial.

Hay dos piezas que puedes poner entre el NodeMCU y el ventilador: un relé o un módulo MOSFET. Un relé da al ventilador solo dos estados, ON y OFF. Un módulo MOSFET también lo hace, y además puede hacer que el ventilador gire más lento o más rápido con PWM, sin ningún clic. Esta página te muestra las dos formas, primero el relé y al final el módulo MOSFET.

Acerca de DC Fan

Esquema de pines

Conexión de pines del ventilador
image source: diyables.io

Un ventilador de CC suele tener dos pines:

  • Pin negativo (-) (negro): debe conectarse al cable negativo de la fuente de alimentación de corriente continua
  • Pin positivo (+) (rojo): debe conectarse al cable positivo de la fuente de alimentación de corriente continua

El voltaje de la fuente de alimentación de CC debe ser igual al voltaje especificado por el ventilador. En este tutorial, usaremos ventiladores de 12 VDC y 5 VDC.

Cómo controlar el ventilador

  • Si el ventilador de corriente continua está alimentado por una fuente de 12V/5V, funciona a plena velocidad.
  • Si el ventilador de corriente continua recibe una señal PWM de 12V/5V, la velocidad del ventilador puede controlarse.

En este tutorial, discutiremos cómo usar el ESP8266 para encender o apagar un ventilador. El control de la velocidad del ventilador se abordará en un tutorial separado.

Para encender o apagar el ventilador, necesitaremos usar un relé entre el ESP8266 y el ventilador. El ESP8266 podrá controlar el ventilador a través del relé.

Si no está familiarizado con los relés (disposición de pines, cómo funcionan, cómo programarlos, etc.), por favor consulte el ESP8266 - Relay tutorial para obtener más información.

¿El módulo MOSFET es nuevo para ti? El tutorial ESP8266 - Módulo MOSFET explica sus pines y cómo funciona.

Relé vs módulo MOSFET para un ventilador

Relé Módulo MOSFET
Control del ventilador ON u OFF ON, OFF y velocidad (PWM)
Ruido un clic cada vez que conmuta sin sonido
Rapidez de conmutación lenta, unos milisegundos muy rápida
Vida útil los contactos metálicos se desgastan sin piezas móviles, larga vida
Tipo de ventilador ventilador de CA o CC solo ventilador de CC
Voltaje de alimentación del ventilador cualquiera, dentro de la capacidad del relé unos 6V o más
Aislamiento del NodeMCU sí, la bobina y los contactos están separados sí, con un optoacoplador PC817
Buena opción para ventiladores de CA, ON/OFF simple ventiladores de CC que necesitan control de velocidad

Para un ventilador de CC de 12V, el módulo MOSFET es la mejor opción, porque puedes ajustar la velocidad y no hace ruido. Usa el relé para un ventilador de CA o para un ventilador de 5V, ya que el módulo necesita al menos unos 6V.

Diagrama de Cableado

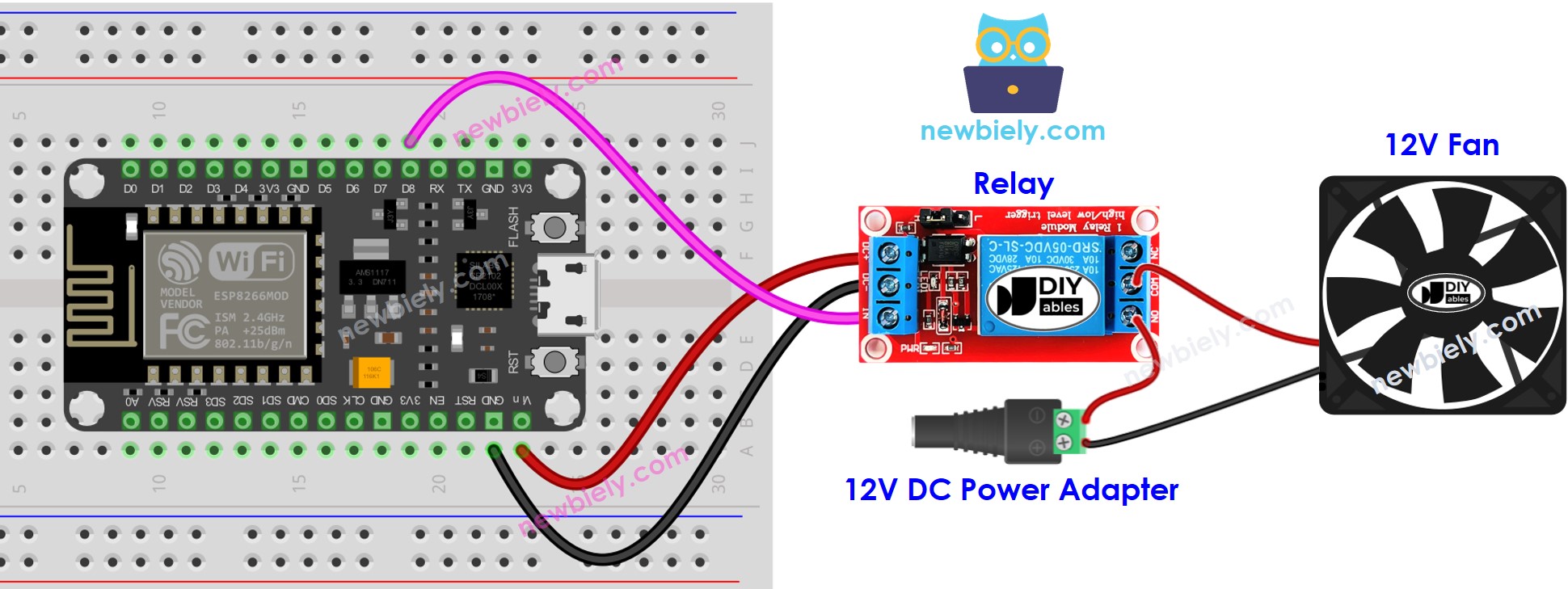

Diagrama de cableado del ventilador ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Este es el mismo cableado sin protoboard:

Diagrama de cableado del ventilador ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Tenga en cuenta que si utiliza un ventilador de 5 V, debe usar un adaptador de corriente de 5 V.

Código ESP8266

El código que se muestra a continuación hará que el ventilador se encienda cada cinco segundos y se apague cada cinco segundos, repetidamente.

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-fan */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D8 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 10 seconds delay(10000); digitalWrite(RELAY_PIN, LOW); // turn off fan 10 seconds delay(10000); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes tal como se muestra en el diagrama.
  • Conecta la placa ESP8266 a tu computadora mediante un cable USB.
  • Abre el IDE de Arduino en tu computadora.
  • Elige la placa ESP8266 correcta, como (por ejemplo NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM respectivo.
  • Conecta una placa ESP8266 a tu computadora mediante un cable USB.
  • Inicia el IDE de Arduino, selecciona la placa y el puerto correctos.
  • Copia el código proporcionado y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al ESP8266.
  • Verifica el estado del ventilador.

Explicación del código

¡Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente!

Cómo controlar la velocidad del ventilador con el módulo MOSFET

Ahora cambiemos el relé por un módulo MOSFET. El NodeMCU envía una señal PWM desde el pin D5, y el módulo la convierte en pulsos de 12V para el ventilador, así el ventilador puede girar a cualquier velocidad entre parado y máxima.

Diagrama de cableado

Diagrama de cableado del ventilador con módulo MOSFET y ESP8266 NodeMCU NodeMCU

This image is created using Fritzing. Click to enlarge image

Desde Hasta
NodeMCU D5 (GPIO14) PWM del módulo
NodeMCU G (GND) GND del módulo
+ del adaptador de 12V + del módulo
Cable rojo (+) del ventilador + del módulo (el mismo borne que el + del adaptador)
Cable negro (−) del ventilador LOAD del módulo
− del adaptador de 12V − del módulo

Un ventilador tiene una bobina de motor en su interior, así que pon un diodo de rueda libre (flyback) (1N4007 o 1N5819) entre los dos cables del ventilador. El extremo con la franja (cátodo) va al cable + del ventilador. Si tu ventilador tiene un tercer cable amarillo, déjalo libre.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-fan */ const int MOSFET_PIN = D5; // ESP8266 pin D5 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

El ventilador primero funciona a máxima velocidad durante 2 segundos y se detiene durante 2 segundos. Después, la potencia sube del 10% al 100%, así el ventilador acelera paso a paso, y luego baja, así el ventilador se frena hasta detenerse. Con una potencia muy baja, algunos ventiladores no arrancan. Esto es normal.

Pasos R\u00e1pidos

  • Configura el IDE de Arduino y la placa de la misma forma que en los Quick Steps del relé de arriba.
  • Conecta el ventilador y el módulo MOSFET como se muestra en el diagrama. Por ahora deja el adaptador de 12V desenchufado.
  • Copia el código de arriba, pégalo en el IDE de Arduino y súbelo al NodeMCU.
  • Enchufa el adaptador de 12V.
  • Abre el Monitor Serie a 9600 baudios y escucha el ventilador.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

※ Nota:

El módulo MOSFET funciona solo con CC, y la alimentación del ventilador debe ser de al menos unos 6V. Para un ventilador de CA, quédate con el relé.
