ESP8266 - Identificación por radiofrecuencia
Este tutorial le enseña cómo usar RFID/NFC con ESP8266. El sistema RFID/NFC consta de dos componentes: un lector y una tarjeta. Dos de los lectores RFID/NFC más populares son el RC522 y el PN532. Este tutorial utilizará el lector RC522 RFID/NFC, que es barato y fácil de usar.
El lector RC522 de RFID/NFC puede:
- Obtiene el UID de una etiqueta RFID/NFC
- Cambia el UID de una etiqueta RFID/NFC (solo si la etiqueta lo admite)
- Almacena datos en una etiqueta RFID/NFC
- Recupera datos de una etiqueta RFID/NFC
Este tutorial se centra en:
- Cómo conectar el módulo RC522 al ESP8266
- Cómo programar el ESP8266 para comunicarse con el módulo RC522 para leer el UID de una etiqueta RFID
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del módulo RFID-RC522
Pinout del módulo RFID-RC522
El RFID-RC522 tiene ocho pines, algunos de los cuales son comunes y los otros se comparten entre tres modos de comunicación: SPI, I2C y UART. Solo se puede usar un modo de comunicación a la vez. Los pines son:
- GND: debe estar conectado a GND (0V)
- VCC: debe estar conectado a VCC (3.3)
- RST: es un pin para reiniciar y apagar la alimentación. Cuando este pin pasa a nivel bajo, se habilita un apagado forzado de la alimentación. En el borde de subida, el módulo se reinicia.
- IRQ: es un pin de interrupción que puede alertar al microcontrolador cuando una etiqueta RFID está en su proximidad.
- MISO/SCL/TX: funciona como MISO cuando la interfaz SPI está habilitada, funciona como SCL cuando la interfaz I2C está habilitada y funciona como TX cuando la interfaz UART está habilitada.
- MOSI: funciona como MOSI cuando la interfaz SPI está habilitada.
- SCK: funciona como SCK cuando la interfaz SPI está habilitada.
- SS/SDA/RX: funciona como SS cuando la interfaz SPI está habilitada, funciona como SDA cuando la interfaz I2C está habilitada y funciona como RX cuando la interfaz UART está habilitada.
※ Nota:
- La disposición de pines puede variar según el fabricante. SIEMPRE siga las etiquetas impresas en el módulo. La ilustración de arriba es la disposición de pines del módulo del fabricante DIYables.
- No conecte el pin VCC al pin de 5 V. Esto podría dañar su módulo.
- La biblioteca MFRC522 solo admite el modo SPI, por lo que esta guía utilizará únicamente la comunicación SPI.
Cómo funcionan RFID/NFC
RFID/NFC se compone de dos partes: lector y etiqueta:
- El lector está formado por un módulo de radiofrecuencia y una antena que genera un campo electromagnético de alta frecuencia.
- La etiqueta suele ser un dispositivo pasivo que no requiere una fuente de energía. Cuenta con un microchip para almacenar y procesar datos, así como con una antena para recibir y transmitir señales. La etiqueta se utiliza para almacenar información, como un UID (Identificador único) y otros datos.
La etiqueta debe estar cerca del lector para poder acceder a la información que contiene. El proceso de lectura es el siguiente:
- El lector genera un campo electromagnético, lo que provoca que los electrones fluyan a través de la antena de la etiqueta y alimenten el chip.
- El chip dentro de la etiqueta responde enviando la información solicitada de vuelta al lector en forma de una señal de radio.
- El lector detecta la señal y la convierte en datos.
- ESP8266 lee los datos del lector.

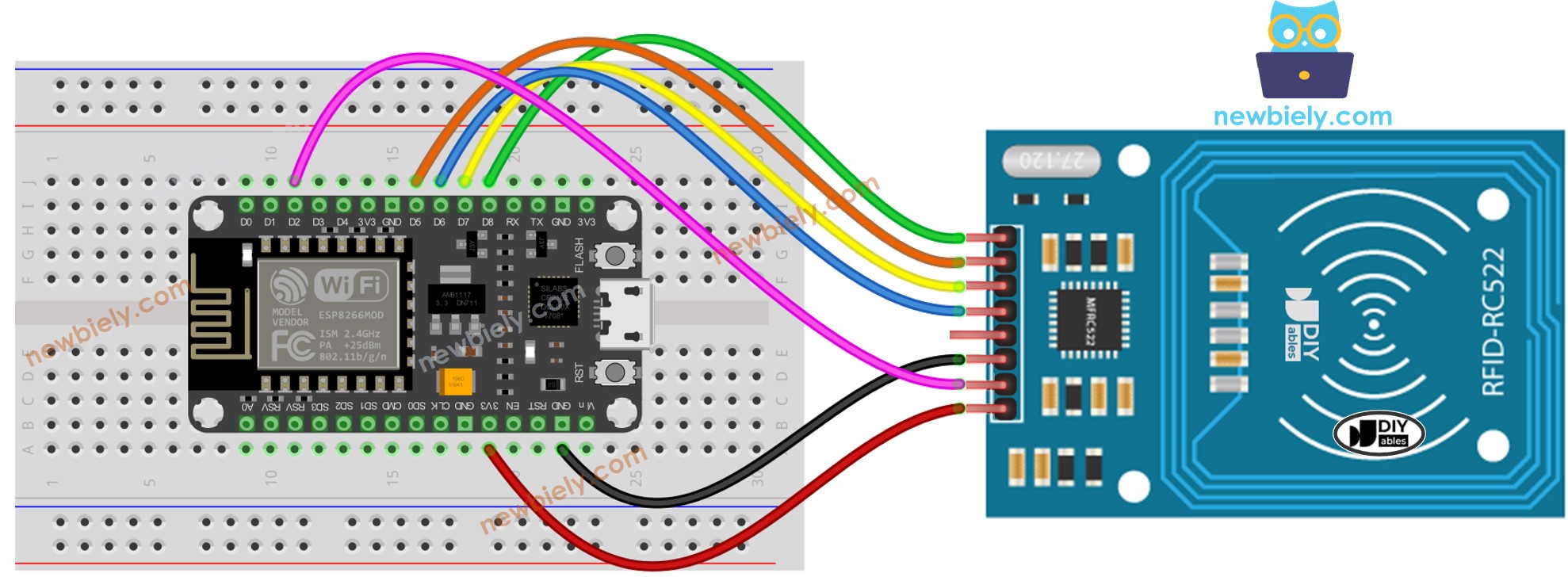

Diagrama de cableado entre el módulo RFID-RC522 y el ESP8266
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
Si usas cables jumper macho-hembra, puedes conectar directamente el ESP8266 al módulo RFID-RC522. Sin embargo, si usas cables jumper macho-macho, debes conectar el ESP8266 al módulo RFID-RC522 a través de una placa de pruebas.
Tabla de cableado del módulo RFID/NFC RC522 y ESP8266
| RFID/NFC RC522 | ESP8266 |
|---|---|
| SS | → D8 (SPI CS/SS) |
| SCK | → D5 (SPI CLK) |
| MOSI | → D7 (SPI MOSI) |
| MISO | → D6 (SPI MISO) |
| IRQ | not connected |
| GND | → GND |
| RST | → D2 |
| VCC | → 3.3V |
Código ESP8266 RFID/NFC
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Conecta los componentes tal como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora usando un cable USB.
- Abre Arduino IDE en tu computadora.
- Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM respectivo.
- Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “MFRC522” y localiza la biblioteca proporcionada por GithubCommunity.
- Presiona el botón Instalar para instalar la biblioteca MFRC522.
- Copia el código y ábrelo con el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al ESP8266.
- Abre el Monitor Serial.
- Acerca algunas etiquetas RFID/NFC al módulo RFID-RC522.
- Verifica el UID en el Monitor Serial.
