ESP8266 - Sensor ultrasónico - Relé

Este tutorial te enseña cómo usar el ESP8266 y un sensor ultrasónico para controlar un relé. En detalle:

Al conectar un relé a una bombilla, una tira de LED, un motor o un actuador, podemos usar el ESP8266 y un sensor ultrasónico para controlar la bombilla, la tira de LED, el motor o el actuador.

Hardware Requerido

1×ESP8266 NodeMCU ESP-12F
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1×Micro USB Cable
1×Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor Ultrasoníco
1×Relé
1×Warning Light Bright Waterproof
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y sensor ultrasónico

Si no estás familiarizado con el relé y el sensor ultrasónico (conexiones de pines, cómo funciona, cómo programarlo...), los siguientes tutoriales te ayudarán:

Diagrama de Cableado

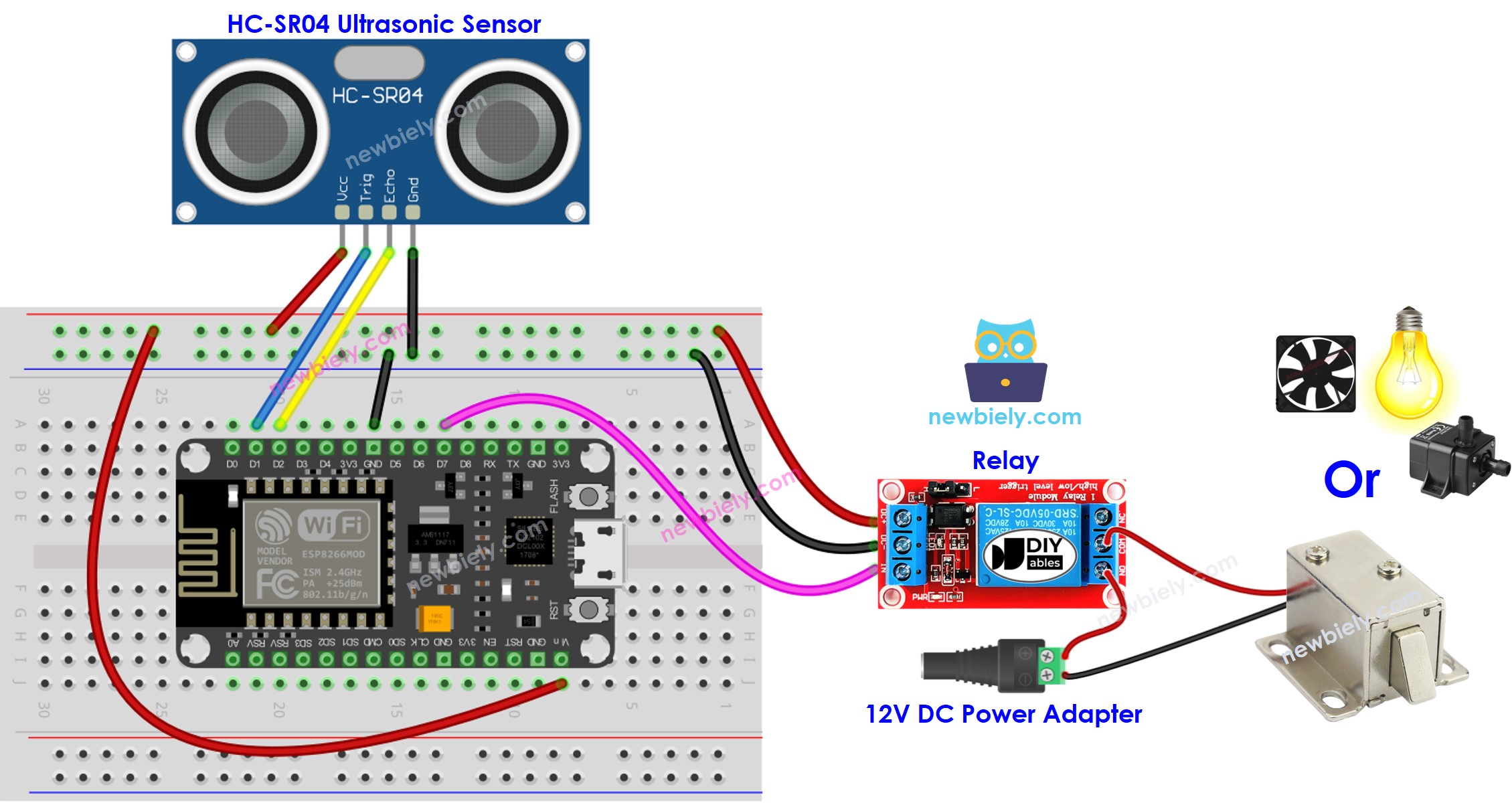

Diagrama de cableado del sensor ultrasónico y del relé ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado del sensor ultrasónico y del relé ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-ultrasonic-sensor-relay */ #define TRIG_PIN D1 // The ESP8266 pin D1 connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D2 // The ESP8266 pin D2 connected to Ultrasonic Sensor's ECHO pin #define RELAY_PIN D7 // The ESP8266 pin D7 connected to Relay's pin #define DISTANCE_THRESHOLD 50 // centimeters float duration_us, distance_cm; void setup() { Serial.begin (9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TRIG_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode pinMode(ECHO_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en el IDE de Arduino si es la primera vez que usas ESP8266.
  • Conecta los componentes tal como se muestran en el diagrama.
  • Conecta la placa ESP8266 a tu computadora mediante un cable USB.
  • Abre el IDE de Arduino en tu computadora.
  • Elige la placa ESP8266 correcta, por ejemplo (NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM correspondiente.
  • Conecta el cable USB a la ESP8266 y al PC.
  • Inicia el IDE de Arduino, elige la placa y el puerto correctos.
  • Copia el código y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para enviar el código al ESP8266.
Subir código en Arduino IDE
  • Coloque su mano frente al sensor y observe cómo se altera el estado del relé.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

※ Nota:

El código que se muestra arriba tiene fines educativos. El sensor ultrasónico es muy susceptible al ruido. Si planea utilizarlo en un entorno práctico, debe aplicar filtrado de ruido al sensor ultrasónico. Para obtener más información sobre cómo filtrar el ruido de las mediciones de distancia del sensor ultrasónico, consulte este tutorial.

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una cerradura de solenoide de 12V, una bomba de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del ESP8266 sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del ESP8266 está en HIGH. Un pin de 3.3V del ESP8266 es suficiente, porque solo hace pasar unos pocos miliamperios por el LED del optoacoplador PC817. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial ESP8266 - Módulo MOSFET.
