ESP8266 - Sensor de sonido
El sensor de sonido tiene la capacidad de detectar la presencia de sonido en su entorno. Puede emplearse para crear proyectos que respondan al sonido, como luces que se activan con un aplauso o un dispensador de comida para mascotas que responde a señales sonoras.
Este tutorial te enseña cómo usar el ESP8266 y un sensor de sonido para detectar sonido. Vamos a explorar:
- Cómo conectar el sensor de sonido al ESP8266
- Cómo programar el ESP8266 para detectar sonido usando el sensor de sonido
Posteriormente, tienes la opción de modificar el código para activar un LED o una luz (utilizando un relé) al detectar sonido, o incluso hacer que un servomotor gire.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de sonido
El sensor de sonido puede usarse para detectar el sonido en el entorno que lo rodea. Hay dos tipos de módulos de sensor de sonido:
- Módulo de sensor de sonido digital: proporciona el valor de la señal digital (ON/OFF)
- Módulo de sensor de sonido analógico: proporciona tanto el valor de la señal analógica como el valor de la señal digital
La sensibilidad de la salida digital puede ajustarse mediante un potenciómetro integrado.
El pinout del sensor de sonido digital
El sensor de sonido incluye tres pines:
- Pin VCC: debe conectarse a VCC (3.3V a 5V)
- Pin GND: debe conectarse a GND (0V)
- Pin OUT: es un pin de salida: ALTO si hay silencio y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada del ESP8266.
El sensor de sonido viene con un potenciómetro práctico que te permite ajustar fácilmente su sensibilidad. Además, cuenta con dos indicadores LED:
- Un LED indica el estado de la alimentación
- Otro LED indica el estado del sonido: se enciende cuando se detecta sonido y se apaga cuando está en silencio.
Pinout del sensor de sonido analógico
El sensor de sonido analógico incluye cuatro pines:
- Pin +: debe conectarse a 5V
- Pin G: debe conectarse a GND (0V)
- Pin DO: es un pin de salida digital: ALTO si está en silencio y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada digital del ESP8266.
- Pin AO: es un pin de salida analógica: genera el valor analógico que indica el nivel de sonido. Este pin debe conectarse al pin de entrada analógica del ESP8266.
Cómo funciona
El módulo incluye un potenciómetro integrado y práctico que te permite ajustar la sensibilidad del sonido. Así es como se comporta el sensor:
- Cuando se detecta un sonido, el pin de salida del sensor se establece en LOW.
- Cuando no se detecta un sonido, el pin de salida del sensor se establece en HIGH.
Diagrama de Cableado

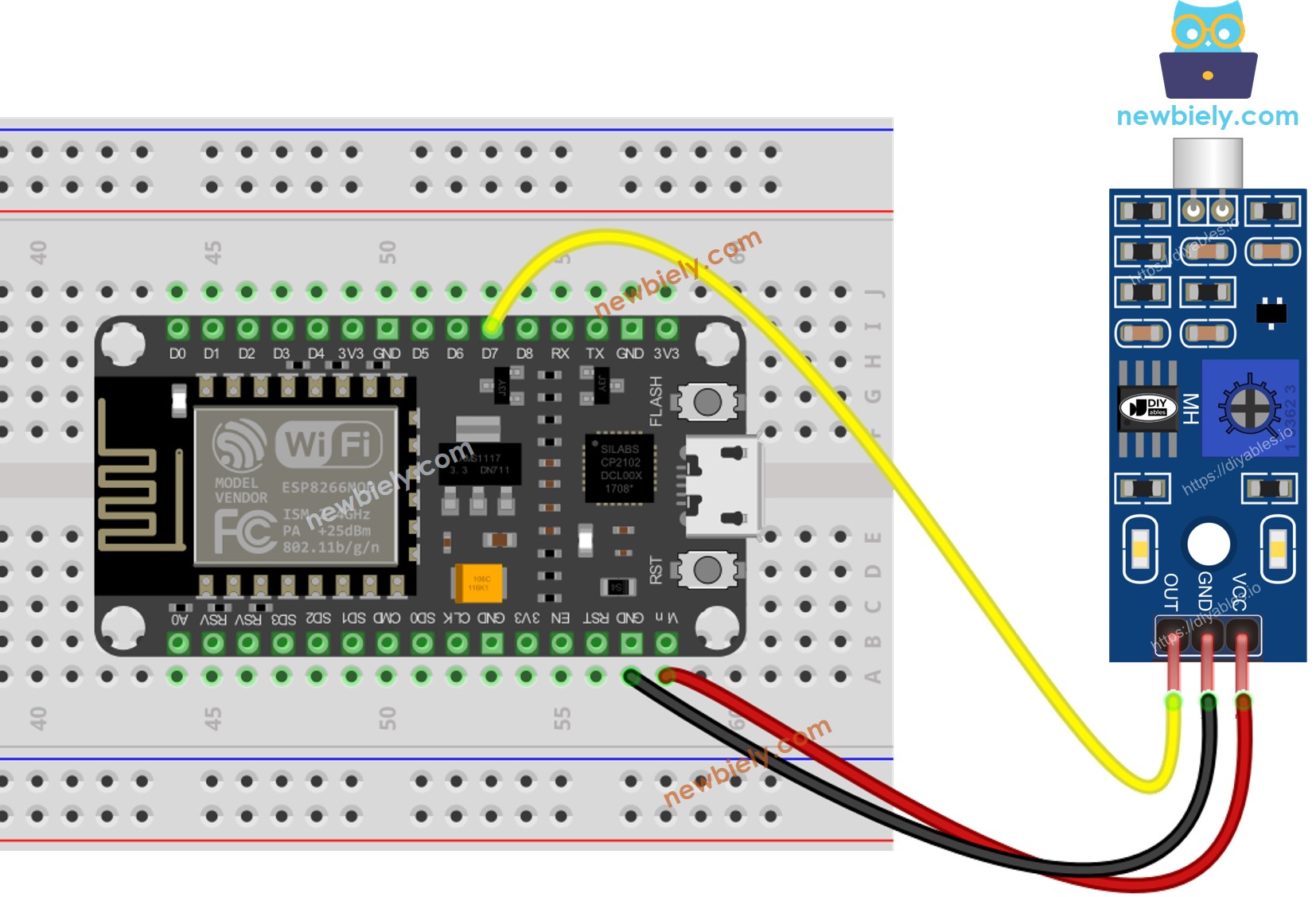

- El diagrama de cableado entre ESP8266 y el sensor de sonido cuando se alimenta a través del puerto USB
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

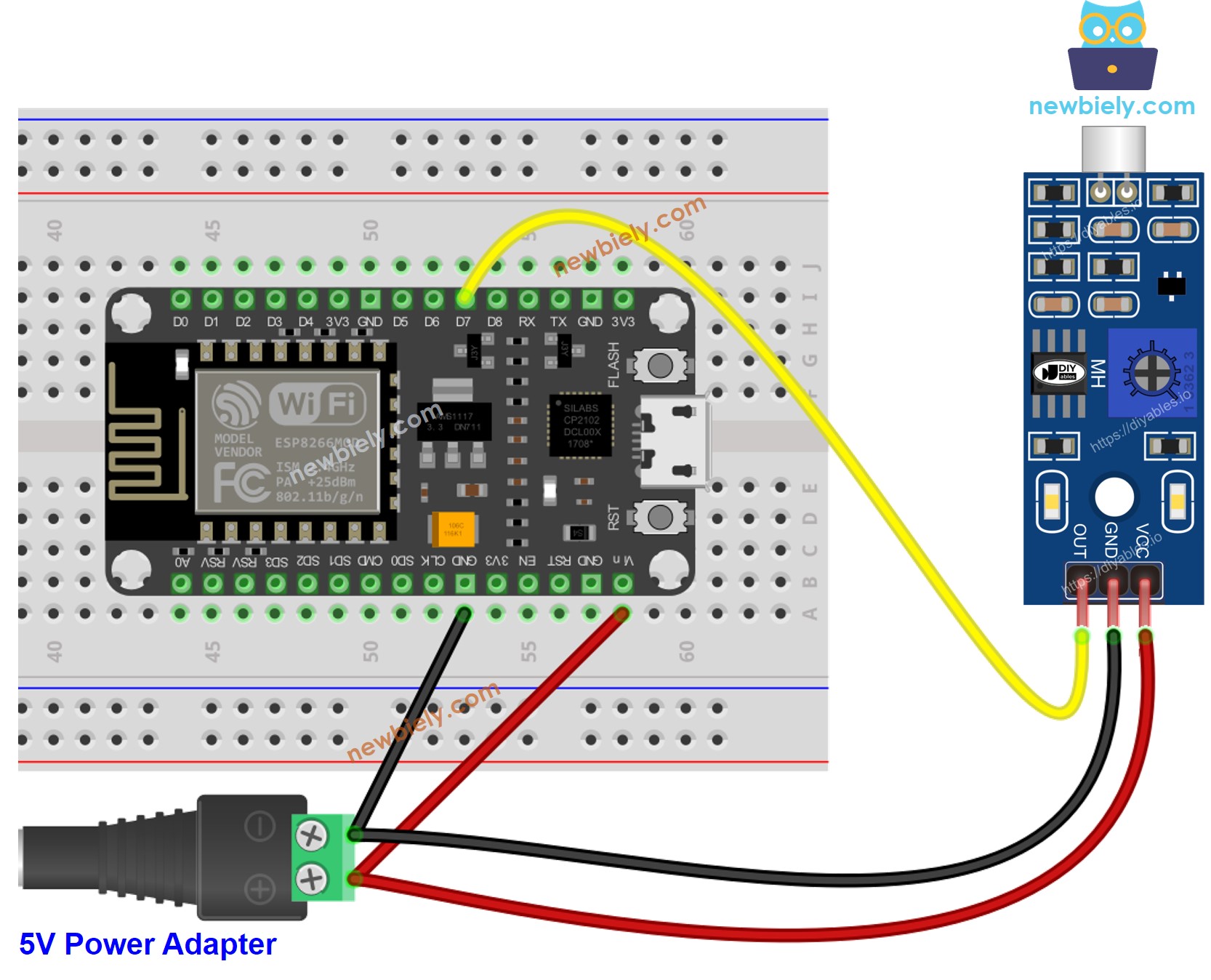

- El diagrama de cableado entre el ESP8266 y el sensor de sonido al alimentarlo vía Vin
This image is created using Fritzing. Click to enlarge image
Cómo programar para sensor de sonido
- Inicializa el pin ESP8266 en modo de entrada digital utilizando la función pinMode(). Por ejemplo, el pin D7
- Lee el estado del pin del ESP8266 utilizando la función digitalRead().
Código ESP8266 - Detección del sonido
Pasos R\u00e1pidos
Para empezar con ESP8266 en Arduino IDE, siga estos pasos:
- Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Conecta los componentes como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora usando un cable USB.
- Abre Arduino IDE en tu computadora.
- Selecciona la placa ESP8266 correcta, como (por ejemplo NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic Upload botón en Arduino IDE para subir el código al ESP8266
- Aplaude frente al sensor de sonido
- Revisa el resultado en el Monitor Serial.
Por favor, tenga en cuenta que si nota que el LED está constantemente encendido o apagado, independientemente de la presencia de sonido, puede ajustar la sensibilidad del sensor de sonido moviendo el potenciómetro.
Ahora, con el código personalizado, podemos hacer que se active un LED o una luz cuando se detecta sonido. Incluso podemos hacer que un servomotor gire. Para instrucciones detalladas e información adicional, por favor consulte los tutoriales proporcionados al final de esta guía.
Solución de problemas
Si tiene problemas con el sensor de sonido que no funciona correctamente, pruebe los siguientes pasos de solución de problemas:
- Reduce las vibraciones: Las vibraciones mecánicas y el ruido del viento pueden afectar el rendimiento del sensor de sonido. Montarlo sobre una superficie estable puede ayudar a minimizar estas perturbaciones.
- Considere el rango de detección: Tenga en cuenta que este sensor de sonido en particular tiene un alcance de detección limitado de aproximadamente 10 pulgadas. Para obtener lecturas precisas, intente generar sonido más cerca del sensor.
- Verifique la fuente de alimentación: Asegúrese de que la fuente de alimentación esté limpia y libre de ruido, ya que el sensor de sonido es sensible a perturbaciones en la fuente de alimentación debido a su naturaleza analógica.
