ESP8266 - Sensor ultrasónico - OLED

Este tutorial te enseña cómo obtener la distancia de un sensor ultrasónico y mostrarla en una pantalla OLED.

Hardware Requerido

1×ESP8266 NodeMCU ESP-12F
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1×Micro USB Cable
1×Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Pantalla OLED I2C SSD1306 128x64
1×Pantalla OLED I2C SSD1306 128x32
1×Sensor Ultrasoníco
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .

Acerca de OLED y el sensor ultrasónico

Si no estás familiarizado con OLED y con el sensor ultrasónico (incluido el pinout, funcionamiento, programación, etc.), los siguientes tutoriales pueden ayudarte:

Diagrama de Cableado

  • Si alimenta el ESP8266 a través del puerto USB:

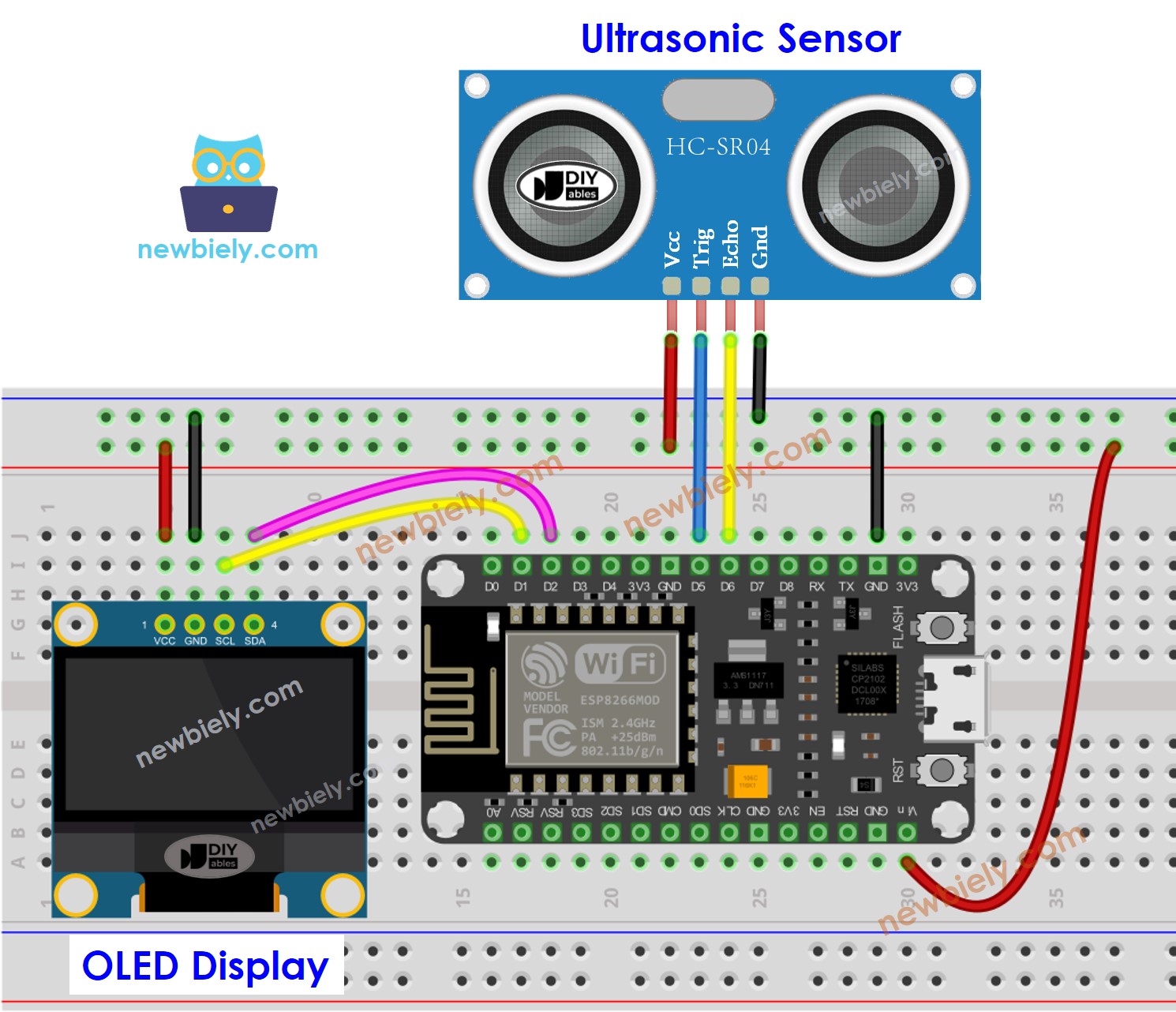

Diagrama de cableado OLED para sensor ultrasónico ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

¿No tiene protoboard? El mismo circuito se puede cablear sin ella, como se muestra abajo:

Diagrama de cableado OLED para sensor ultrasónico ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

  • Si alimentas el ESP8266 a través del puerto USB, pero la energía no es suficiente, utiliza una fuente de alimentación externa para la pantalla OLED y el sensor
Diagrama de cableado de alimentación externa para sensor ultrasónico OLED ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado de alimentación externa para sensor ultrasónico OLED ESP8266 NodeMCU (sin protoboard)

This image is created using Fritzing. Click to enlarge image

  • Si alimenta ESP8266 a través del pin Vin:
Diagrama de cableado del pin Vin del ESP8266 NodeMCU Sensor ultrasónico OLED

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado del pin Vin del ESP8266 NodeMCU Sensor ultrasónico OLED (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Código ESP8266 - Sensor ultrasónico - OLED

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-ultrasonic-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #define OLED_WIDTH 128 // OLED display width, in pixels #define OLED_HEIGHT 64 // OLED display height, in pixels #define TRIG_PIN D5 // The ESP8266 pin connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D6 // The ESP8266 pin connected to Ultrasonic Sensor's ECHO pin Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C String distance_str; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display distance_str.reserve(10); // to avoid fragmenting memory when using String } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin long duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance float distance_cm = 0.017 * duration_us; // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); distance_str = String(distance_cm, 2); // two decimal places distance_str += " cm"; Serial.println(distance_str); // print the temperature in Celsius to Serial Monitor oled_display_center(distance_str); // display temperature on OLED } void oled_display_center(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // center the display both horizontally and vertically oled.clearDisplay(); // clear display oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en Arduino IDE, siga estos pasos:

  • Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
  • Conecta los componentes tal como se muestran en el diagrama.
  • Conecta la placa ESP8266 a tu computadora usando un cable USB.
  • Abre Arduino IDE en tu computadora.
  • Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM respectivo.
  • Haz clic en el icono Bibliotecas en la barra izquierda del Arduino IDE.
  • Busca “SSD1306” y localiza la librería SSD1306 de Adafruit.
  • Luego, pulsa el botón Instalar para instalar la librería.

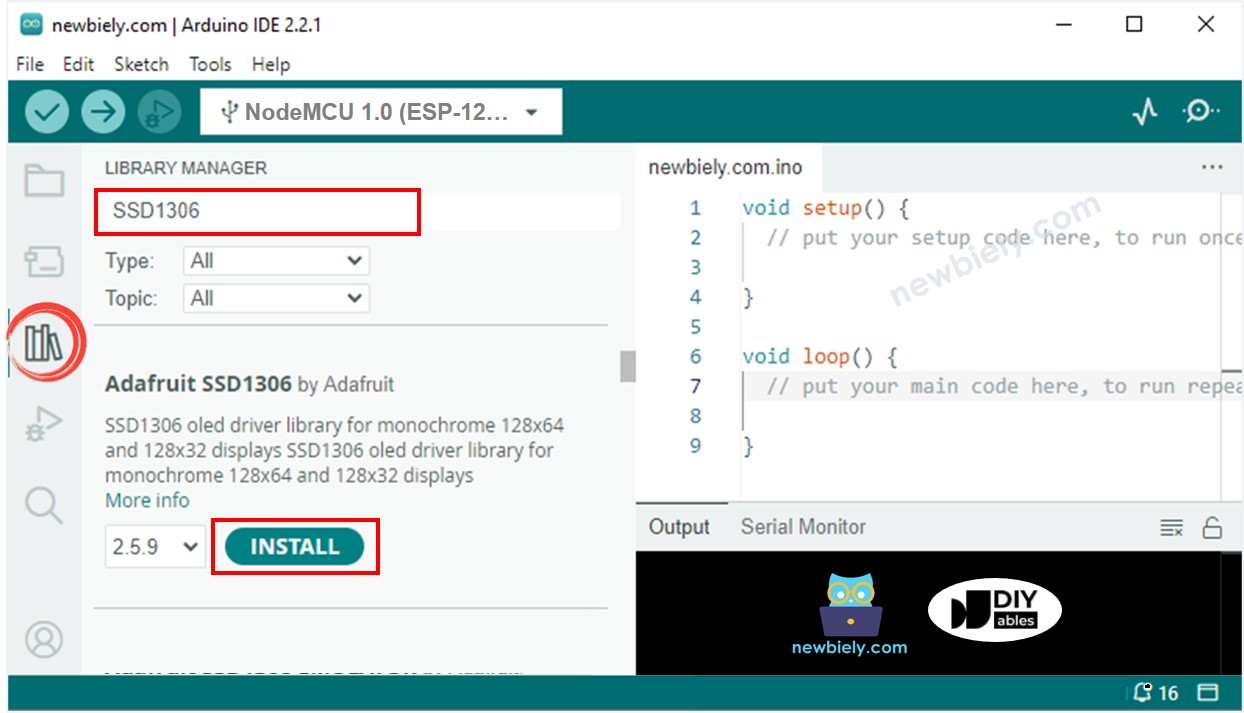

Librería OLED para ESP8266 NodeMCU
  • Se le pedirá que instale dependencias de bibliotecas adicionales.
  • Para instalarlas todas, haga clic en el botón Instalar todo.

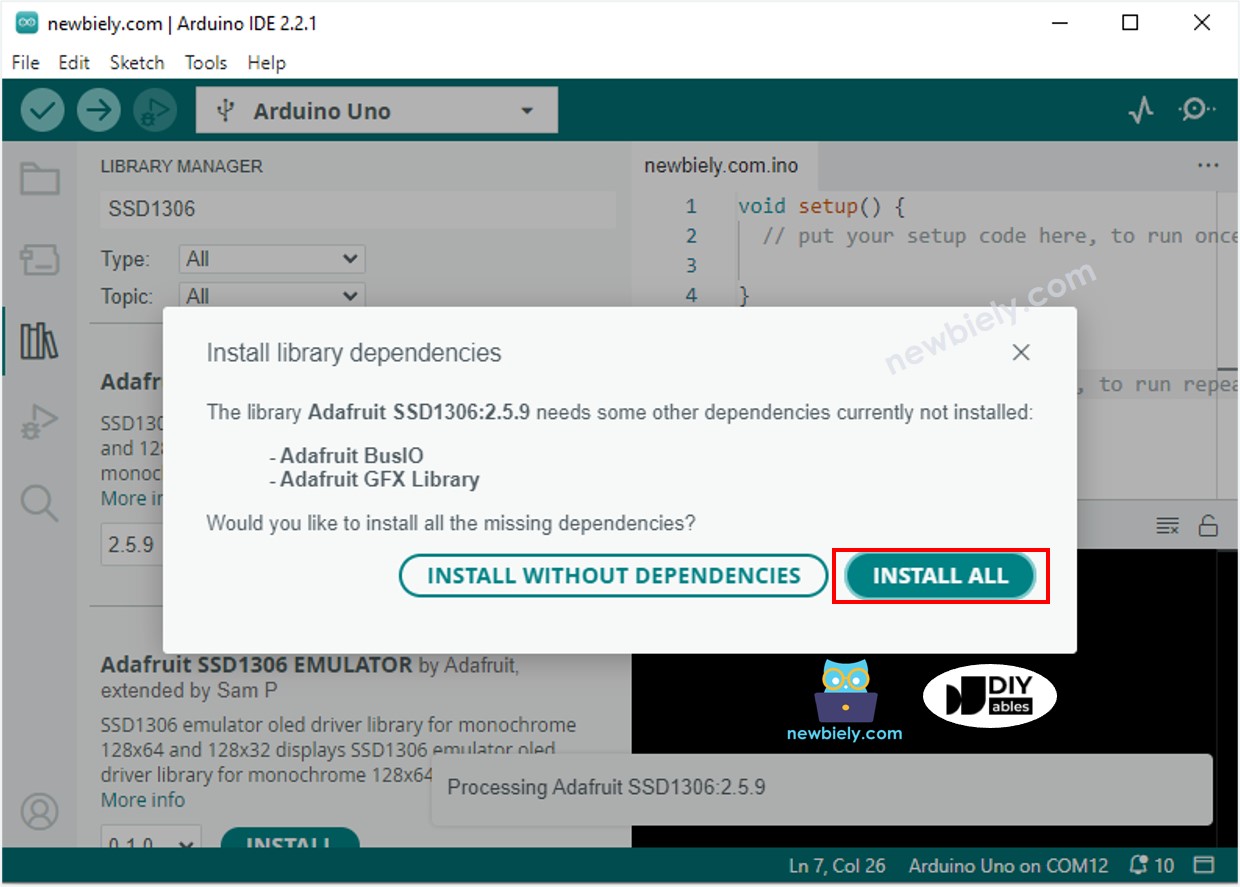

Librería de sensores ESP8266 NodeMCU Adafruit GFX
  • Copia el código y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE para transferir el código al ESP8266.
  • Mueve tu mano frente al sensor.
  • Consulta el resultado en la pantalla OLED y en el Monitor Serial.

※ Nota:

El código a continuación permitirá el centrado automático horizontal y vertical del texto en una pantalla OLED. Para obtener más información, consulte Cómo centrar vertical y horizontalmente en OLED.
