ESP8266 - Sensor de humedad - LCD

Este tutorial te enseña cómo usar ESP8266 para leer la temperatura y la humedad del sensor DHT22 y mostrarlas en una pantalla LCD I2C.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	Sensor de Temperatura y Humedad DHT22
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de DHT22 y LCD

Si no estás familiarizado con el sensor de temperatura y humedad DHT22 y con la pantalla LCD (incluido el pinout, cómo funciona y cómo programarla), los siguientes tutoriales pueden ayudarte:

Diagrama de Cableado

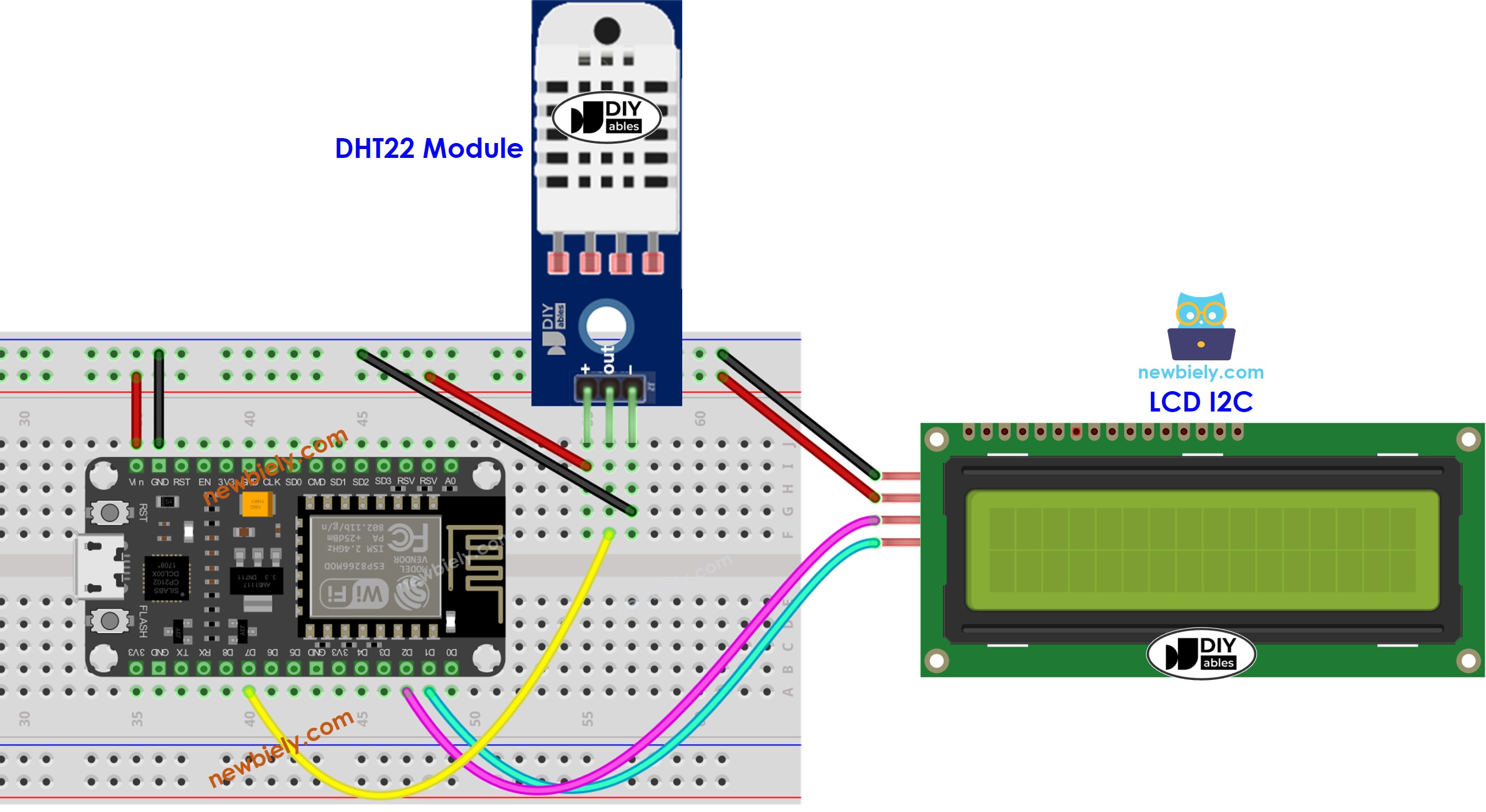

ESP8266 - Diagrama de cableado de DHT22 y LCD

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266 - Sensor DHT22 - LCD I2C

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-humidity-sensor-lcd */ #include <DHT.h> #include <LiquidCrystal_I2C.h> #define DHT22_PIN D7 // The ESP8266 pin D7 connected to DHT22 sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the DHT sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { float humi = dht22.readHumidity(); // read humidity float temperature_C = dht22.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(temperature_C) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(temperature_C); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Nota:

La dirección I2C del LCD puede variar según el fabricante. En nuestro código, hemos utilizado 0x27 tal como lo especifica el fabricante DIYables.

Pasos R\u00e1pidos

Para empezar con ESP8266 en Arduino IDE, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestran en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Selecciona la placa ESP8266 correcta, por ejemplo (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Conecta un cable USB desde la ESP8266 al PC.
Abre el Arduino IDE y selecciona la placa y el puerto correctos.
Haz clic en el ícono Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “DHT” y localiza la biblioteca de sensores Adafruit DHT.
Presiona el botón Instalar para completar la instalación.

Biblioteca de sensores DHT para ESP8266 NodeMCU

Se le pedirá que instale dependencias de bibliotecas adicionales.
Haga clic en el botón Instalar todo para instalar todas las bibliotecas necesarias.

Biblioteca de sensores unificados de Adafruit para ESP8266 NodeMCU

Busca “LiquidCrystal I2C”, luego localiza la biblioteca LiquidCrystal_I2C creada por Frank de Brabander.
Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

Biblioteca I2C de LiquidCrystal para ESP8266 NodeMCU

Copia el código de arriba y ábrelo con el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al ESP8266.
Cambia la temperatura del entorno alrededor del sensor.
Revisa los resultados en la pantalla LCD.

Si el LCD no muestra nada, consulte Solución de problemas en LCD I2C para obtener ayuda.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
