ESP8266 - Sensor de temperatura LM35

Este tutorial te enseña cómo usar ESP8266 para leer la temperatura del sensor LM35. En detalle, aprenderemos:

Cómo conectar ESP8266 al sensor de temperatura LM35.
Cómo programar ESP8266 para obtener la temperatura del sensor LM35.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LM35 Temperature Sensor
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de temperatura LM35

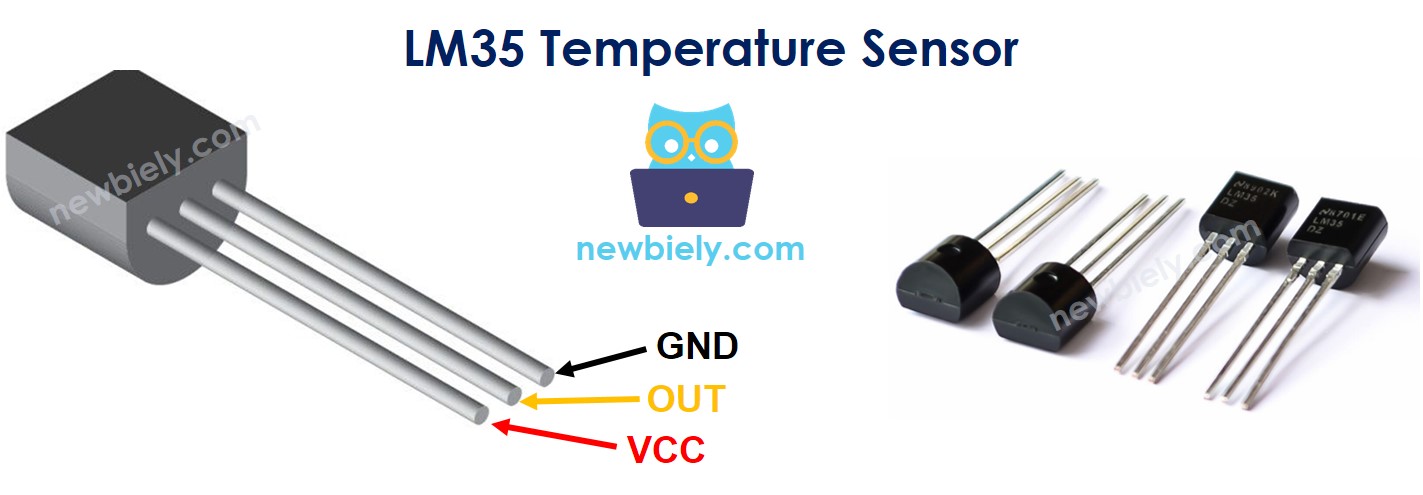

Disposición de pines del sensor de temperatura LM35

El sensor de temperatura LM35 tiene tres pines:

Pin GND: Este debe conectarse a la tierra (0 V)
Pin VCC: Este debe conectarse al VCC (5 V)
Pin OUT: Este pin de salida proporciona una tensión de salida que es linealmente proporcional a la temperatura, y debe conectarse a un pin analógico en el ESP8266.

Disposición de pines del sensor de temperatura LM35

Cómo funciona

El LM35 produce una tensión que es linealmente proporcional a la temperatura en grados Celsius. La salida del LM35 tiene un factor de escala de 10 mV/°C. Esto implica que la temperatura puede determinarse dividiendo el voltaje (en mV) del pin de salida entre 10.

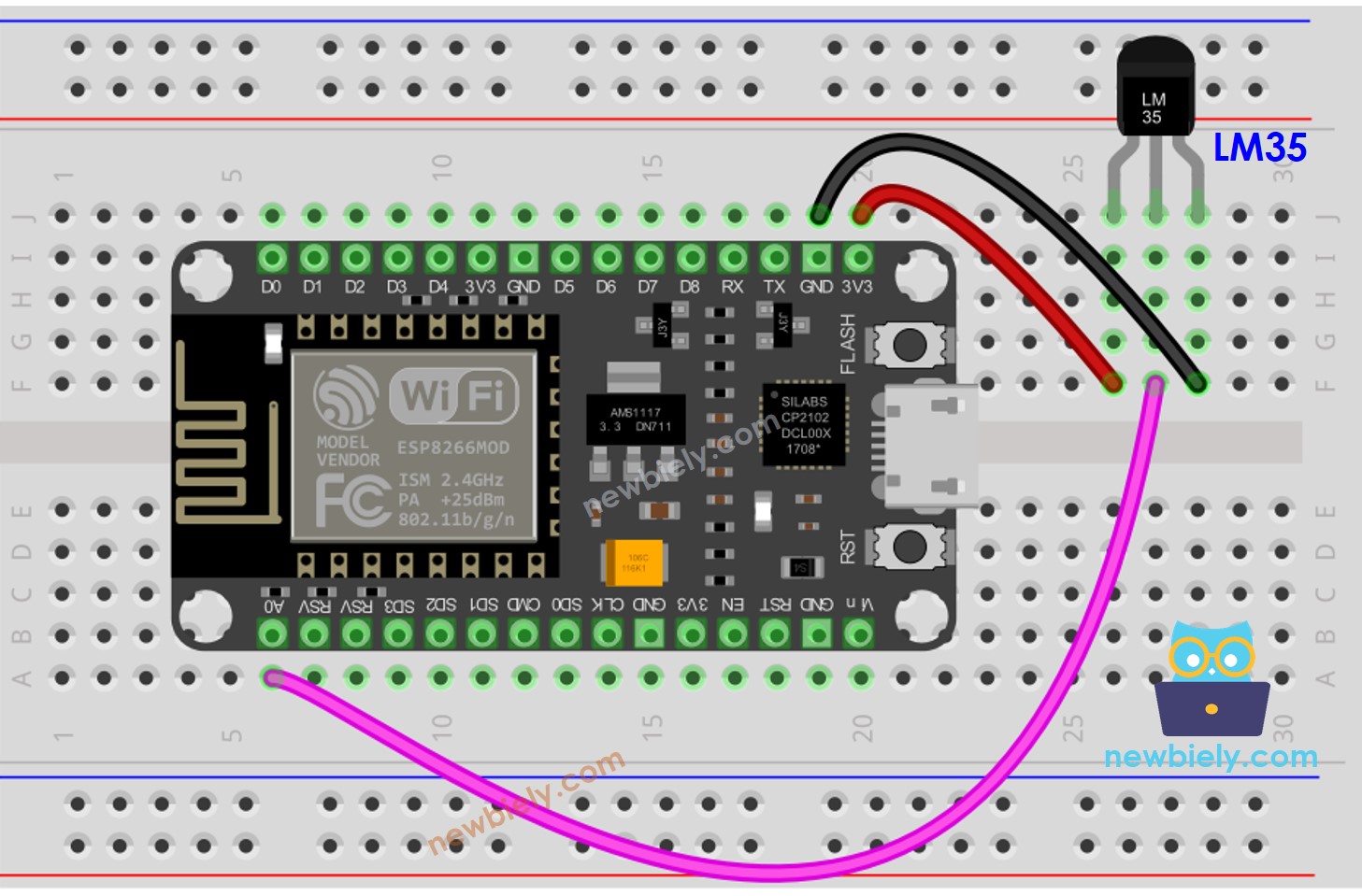

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Cómo programar para el sensor de temperatura LM35

Obtén el valor ADC del sensor de temperatura utilizando la función analogRead().

int adcVal = analogRead(PIN_LM35);

Convierte el valor del ADC en una tensión de milivoltios.

float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);

Convierte el voltaje a grados Celsius.

float temperature_C = milliVolt / 10;

Opcionalmente, convierte Celsius a Fahrenheit.

float temperature_F = temperature_C * 9 / 5 + 32;

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-lm35-temperature-sensor */ #define ADC_VREF_mV 3300.0 // in millivolt #define ADC_RESOLUTION 1024.0 #define PIN_LM35 A0 // The ESP8266 pin ADC0 connected to LM35 void setup() { Serial.begin(9600); } void loop() { // read the ADC value from the temperature sensor int adcVal = analogRead(PIN_LM35); // convert the ADC value to voltage in millivolt float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // convert the voltage to the temperature in °C float temperature_C = milliVolt / 10; // convert the °C to °F float temperature_F = temperature_C * 9 / 5 + 32; // print the temperature in the Serial Monitor: Serial.print("Temperature: "); Serial.print(temperature_C); // print the temperature in °C Serial.print("°C"); Serial.print(" ~ "); // separator between °C and °F Serial.print(temperature_F); // print the temperature in °F Serial.println("°F"); delay(500); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre Arduino IDE en tu computadora.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Copia el código y ábrelo con Arduino IDE.
Haz clic en el Upload botón en el IDE para subir el código a la ESP8266.
Mantén el sensor en tu mano.
Verifica los resultados en el Monitor Serial.

COM6

Send

Temperature: 26.31°C ~ 79.36°F Temperature: 26.44°C ~ 79.59°F Temperature: 26.50°C ~ 79.70°F Temperature: 26.56°C ~ 79.81°F Temperature: 27.06°C ~ 80.71°F Temperature: 27.75°C ~ 81.95°F Temperature: 28.37°C ~ 83.07°F Temperature: 29.00°C ~ 84.20°F Temperature: 29.56°C ~ 85.21°F Temperature: 30.00°C ~ 86.00°F Temperature: 30.31°C ~ 86.56°F Temperature: 30.62°C ~ 87.12°F Temperature: 30.87°C ~ 87.57°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline

※ Nota:

Este tutorial utiliza la función analogRead() para obtener datos de un ADC (Convertidor Analógico-Digital) que está conectado a un sensor u otra parte del circuito. El ADC del ESP8266 funciona bien para proyectos en los que no se necesitan lecturas muy precisas. Pero recuerda, el ADC del ESP8266 no es muy preciso para mediciones detalladas. Si tu proyecto necesita ser muy preciso, es posible que quieras usar un ADC independiente como el ADS1115 con el ESP8266, o usar un Arduino como el Arduino Uno R4 WiFi, que tiene un ADC más fiable.
