ESP8266 - LCD de 20x4

Este tutorial te enseña cómo usar una pantalla LCD 20x4 con ESP8266 y cómo programar el ESP8266 para mostrar texto en la pantalla LCD 20x4.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB A a Mini-B
1	×	LCD 20x4
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de LCD I2C 20x4

LCD I2C está compuesto por un LCD estándar, un módulo I2C y un potenciómetro.

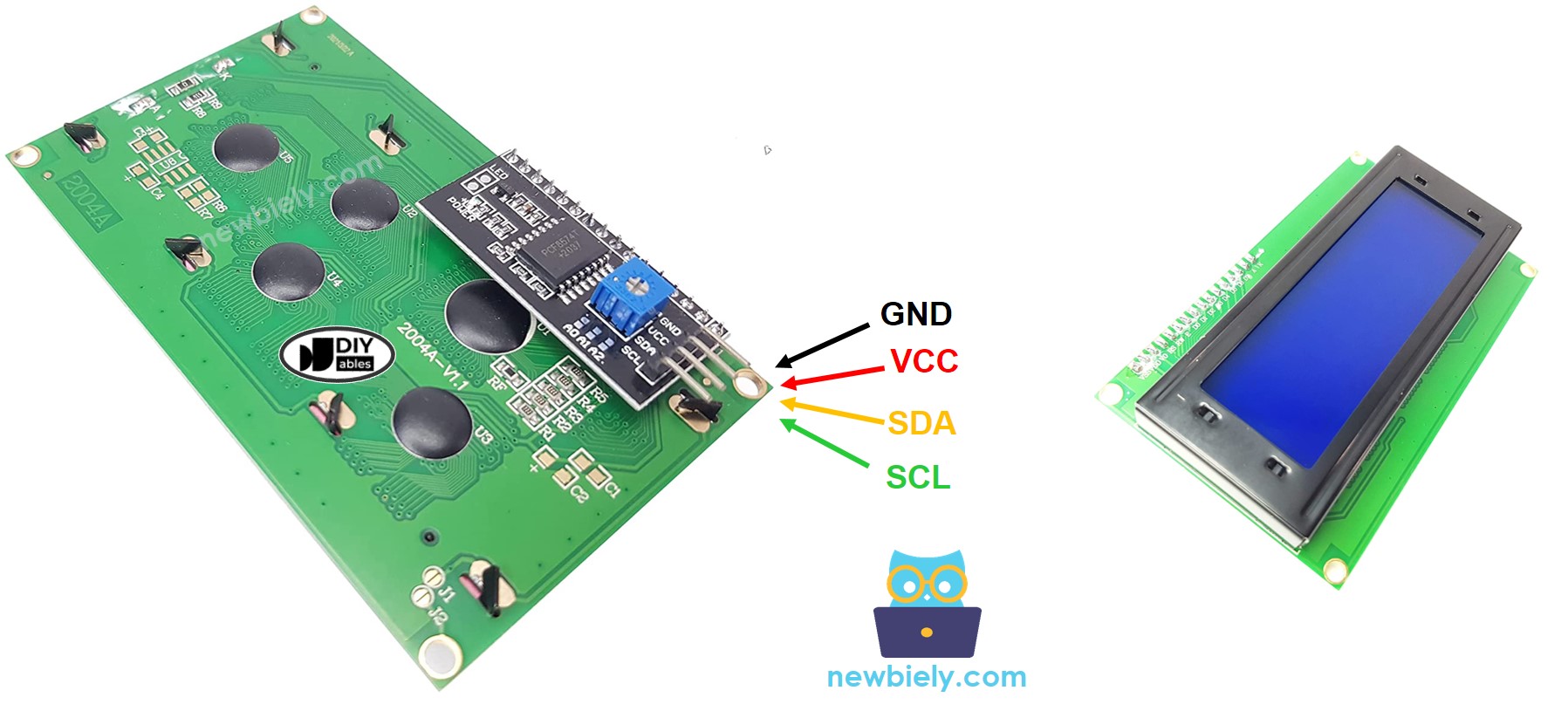

Esquema de pines de la pantalla LCD

La pantalla LCD I2C utiliza la interfaz I2C para conectarse al ESP8266. Tiene cuatro pines:

El pin GND debe conectarse a tierra (0 V).
El pin VCC es la fuente de alimentación para la pantalla LCD y debe conectarse a VCC (5 V).
El pin SDA es la señal de datos I2C.
El pin SCL es la señal de reloj I2C.

Coordenada LCD

La pantalla LCD I2C 20x4 tiene 16 columnas y 2 filas, y las columnas y filas están numeradas desde cero.

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

LCD I2C	ESP8266
Vin	Vin
GND	GND
SDA	D2 (GPIO4)
SCL	D1 (GPIO5)

Cómo programar para LCD I2C

Es necesario incluir la biblioteca LiquidCrystal_I2C para poder usar la pantalla LCD.

Configurar la pantalla LCD:

La pantalla LCD debe estar configurada correctamente para que funcione correctamente.

Escribir en la pantalla LCD:

Escribir en la pantalla LCD es fácil gracias a la biblioteca LiquidCrystal_I2C.

#include <LiquidCrystal_I2C.h> // Library for LCD

Crea un objeto LiquidCrystal_I2C con una dirección I2C, el número de columnas y el número de filas especificados.

LiquidCrystal_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows

Enciende la pantalla LCD.

lcd.init(); //initialize the lcd lcd.backlight(); //open the backlight

Ve a la columna y la fila indicadas por column_index y row_index, respectivamente.

lcd.setCursor(column_index, row_index);

Mostrar un mensaje en la pantalla LCD.

lcd.print("Hello World!");

Explora las posibilidades de lo que se puede lograr con LCD al consultar la sección "Haz más con LCD".

※ Nota:

La dirección del LCD puede variar según el fabricante. Para nuestro código, usamos 0x27 tal como lo especifica DIYables.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-lcd-20x4 */ #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.setCursor(0, 0); // move cursor the 1st row lcd.print("LCD 20x4"); // print message at the 1st row lcd.setCursor(0, 1); // move cursor to the 2nd row lcd.print("I2C Address: 0x27"); // print message at the 2nd row lcd.setCursor(0, 2); // move cursor to the 3rd row lcd.print("DIYables"); // print message at the 3rd row lcd.setCursor(0, 3); // move cursor to the 4th row lcd.print("www.diyables.io"); // print message the 4th row } void loop() { }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes como se muestra en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre el IDE de Arduino en tu computadora.
Elige la placa ESP8266 correcta, por ejemplo (p. ej. NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM correspondiente.
Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
Busca "LiquidCrystal I2C" y localiza la biblioteca LiquidCrystal_I2C creada por Frank de Brabander.
Luego, haz clic en el botón Instalar para agregar la biblioteca.

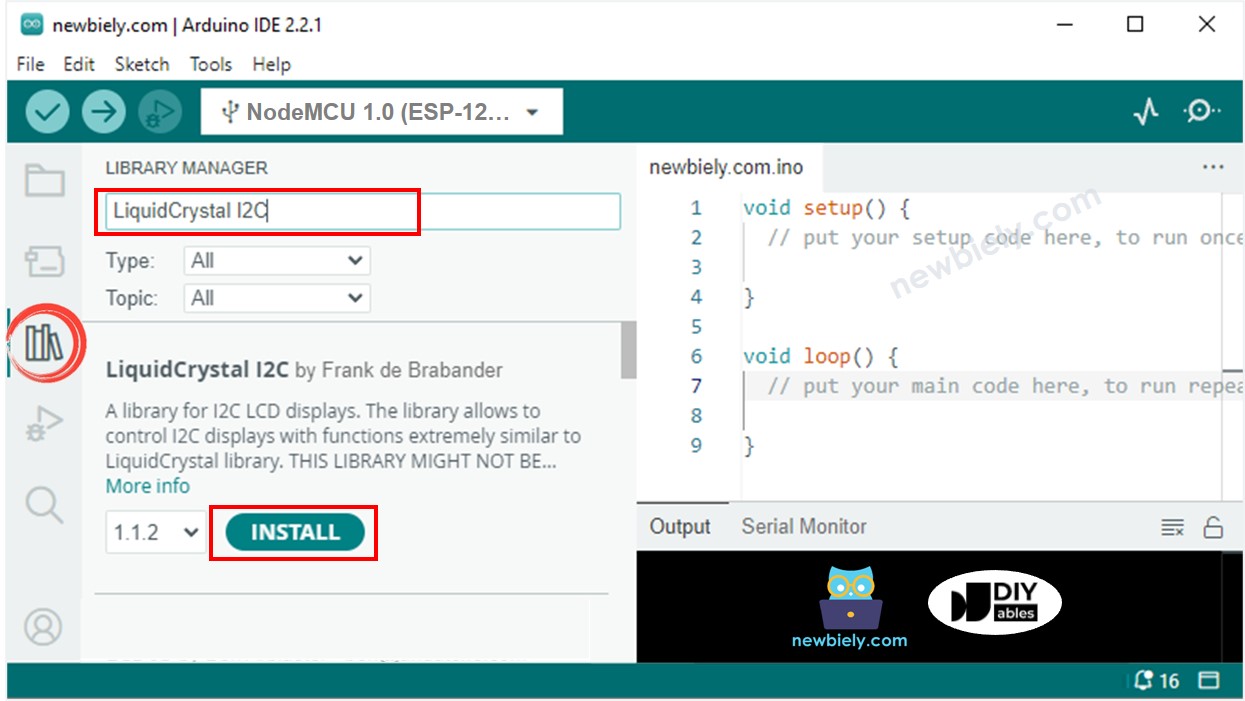

Biblioteca LiquidCrystal I2C para ESP8266 NodeMCU

Copie el código y ábralo con el IDE de Arduino.
Haga clic en el botón Cargar en el IDE para enviar el código al ESP8266.
Compruebe la pantalla LCD para ver el resultado.
Experimente modificando el texto y su ubicación.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.

Haz más con LCD

Personaje personalizado

Ver Caracteres personalizados en la pantalla LCD
