Cómo alimentar un Arduino Nano
Es posible que hayas visto información en línea sobre dos métodos diferentes para alimentar el Arduino Nano: usar el puerto USB o el pin Vin. Pero, ¿qué método es el más seguro y eficaz, especialmente cuando necesitas alimentar componentes adicionales como sensores, pantallas o motores? En este tutorial, exploraremos las mejores formas de alimentar tu Arduino Nano tanto para proyectos simples como para proyectos más complejos, asegurando que todos tus dispositivos permanezcan estables y protegidos.
En detalle, cubriremos:
- Dos métodos para alimentar el Arduino Nano
- La forma más eficaz de alimentar el Arduino Nano
- Alimentar el Arduino Nano junto con componentes externos
- Una configuración recomendada que utiliza un divisor de energía
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

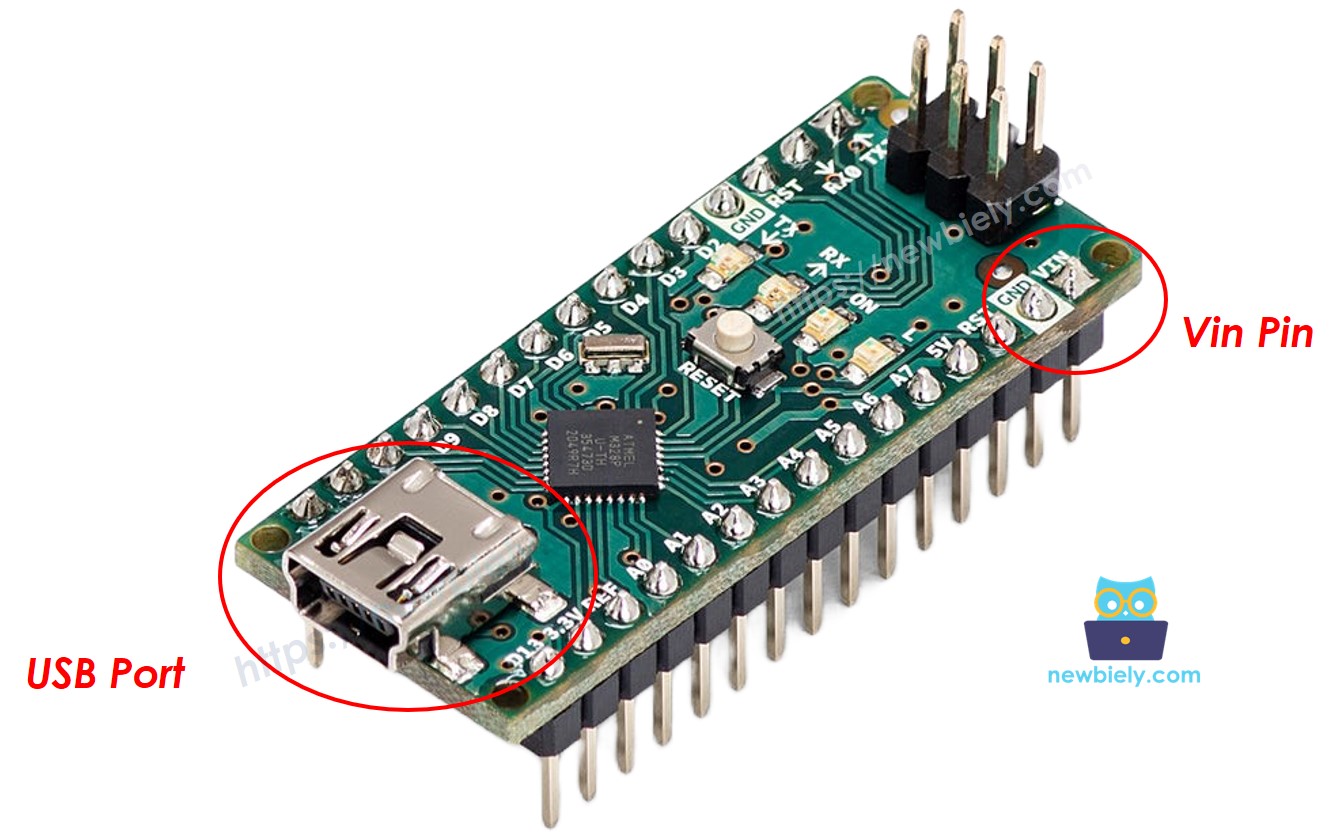

Dos formas de alimentar el Arduino Nano
- Alimentación a través del puerto USB (5V): Este método proporciona un voltaje de 5V constante directamente desde tu ordenador o un adaptador de energía USB. Es sencillo y seguro para la mayoría de proyectos de Arduino, ya que el voltaje permanece regulado sin ajustes adicionales.
- Alimentación a través del pin Vin (6-24V): Cuando suministras 6-24V a través del pin Vin, el regulador a bordo del Arduino lo convierte a 5V. Sin embargo, los adaptadores de alimentación comúnmente disponibles suelen ser de 9V o 12V, lo que puede hacer que el Arduino se caliente bastante debido al mayor voltaje de entrada.
¿Cuál es la mejor forma de alimentar el Arduino Nano?
Si alimentas el Arduino Nano a través del pin Vin, debes usar una tensión dentro del rango de 6 a 24 V. Sin embargo, la mayoría de los adaptadores de corriente disponibles son de 5 V, 9 V o 12 V:
- Si utiliza una fuente de 5 V a través del pin Vin: Aunque podría funcionar, esta configuración puede ser inestable porque el voltaje puede no ser suficiente para que el regulador integrado funcione correctamente.
- Si utiliza una fuente de 9 V o 12 V a través del pin Vin: Esto proporciona una fuente de alimentación más estable, pero a menudo hace que la placa Arduino se caliente.
Por lo tanto, la mejor opción es alimentar el Arduino Nano con una fuente de 5 V a través del puerto USB.
Alimentación de Componentes Externos
Muchos proyectos requieren no solo el Arduino, sino también otros componentes como sensores, pantallas y motores. Alimentar estas partes externas directamente desde el pin 5V del Arduino no se recomienda porque puede dibujar demasiada corriente a través del regulador de la placa, potencialmente dañar el Arduino Nano.
En su lugar, deberías alimentar los componentes externos —como sensores, pantallas y motores— por separado. La próxima sección mostrará cómo lograr esto.
Configuración recomendada con un divisor de potencia
La solución óptima es utilizar una fuente de alimentación de 5V en combinación con un conjunto divisor de potencia. Este divisor divide la salida de 5V en dos líneas separadas:
- Conector USB Mini: Alimenta el Arduino Nano a través del puerto USB.
- Bloque de terminales de tornillo: Proporciona energía a componentes y sensores externos.
Esta configuración garantiza que cada parte de tu proyecto reciba un suministro estable de 5 V sin correr el riesgo de dañar el Arduino Nano.

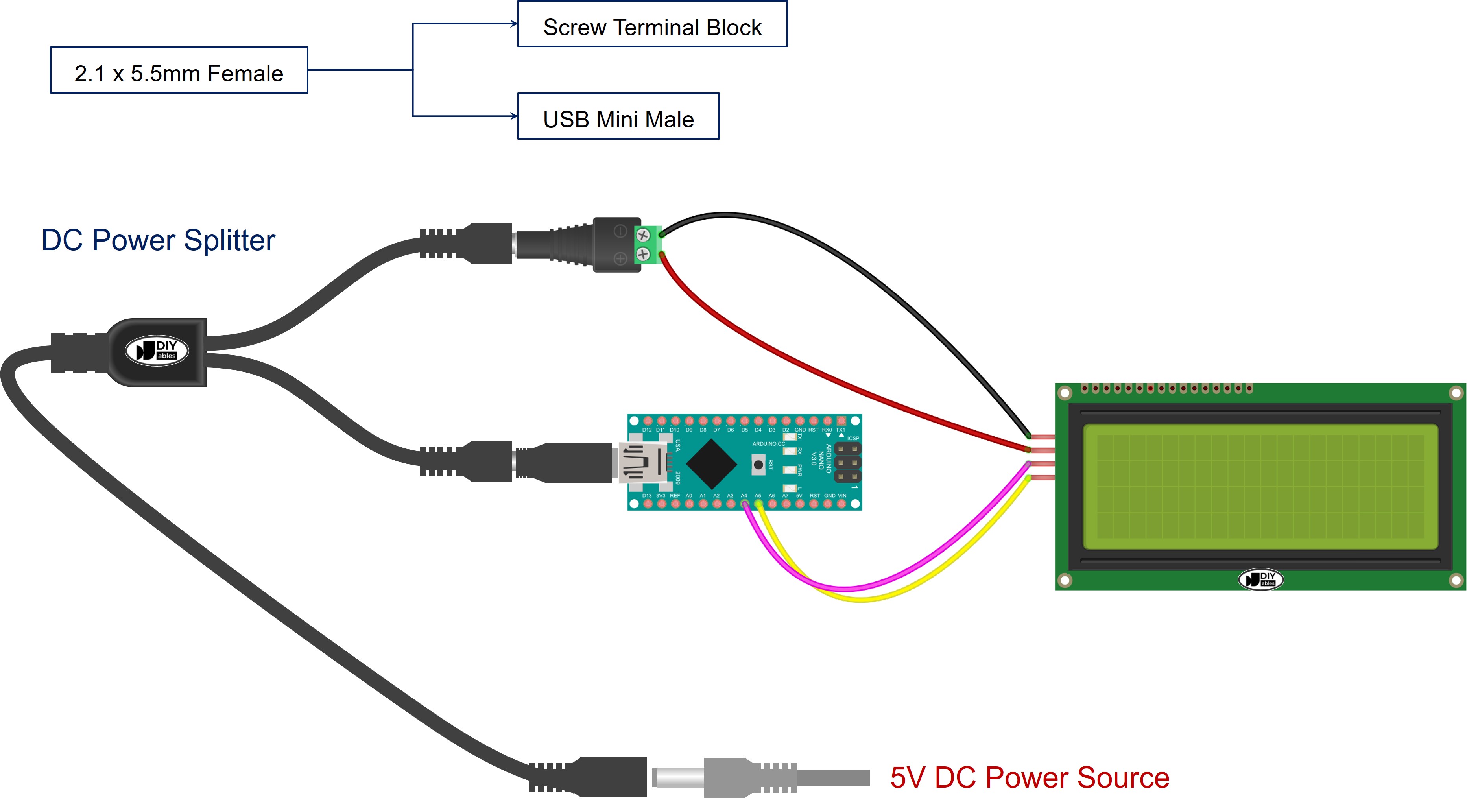

Diagrama de Cableado
A continuación se muestra un ejemplo de la mejor manera de alimentar tanto al Arduino Nano como a una pantalla LCD:
Ejemplo práctico
En esta foto, puedes ver cómo alimentar el Arduino Nano y componentes adicionales en un proyecto real:
