Este tutorial te enseña cómo usar Arduino Nano y un sensor ultrasónico para controlar un relé. En detalle:

Conectando un relé a una bombilla, una tira de LEDs, un motor o un actuador, podemos usar un Arduino Nano y un sensor ultrasónico para controlar la bombilla, la tira de LEDs, el motor o el actuador.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Sensor Ultrasoníco
1×Relé
1×Warning Light Bright Waterproof
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del relé y del sensor ultrasónico

Si no estás familiarizado con el relé y el sensor ultrasónico (incluyendo la asignación de pines, su funcionamiento y la programación), los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

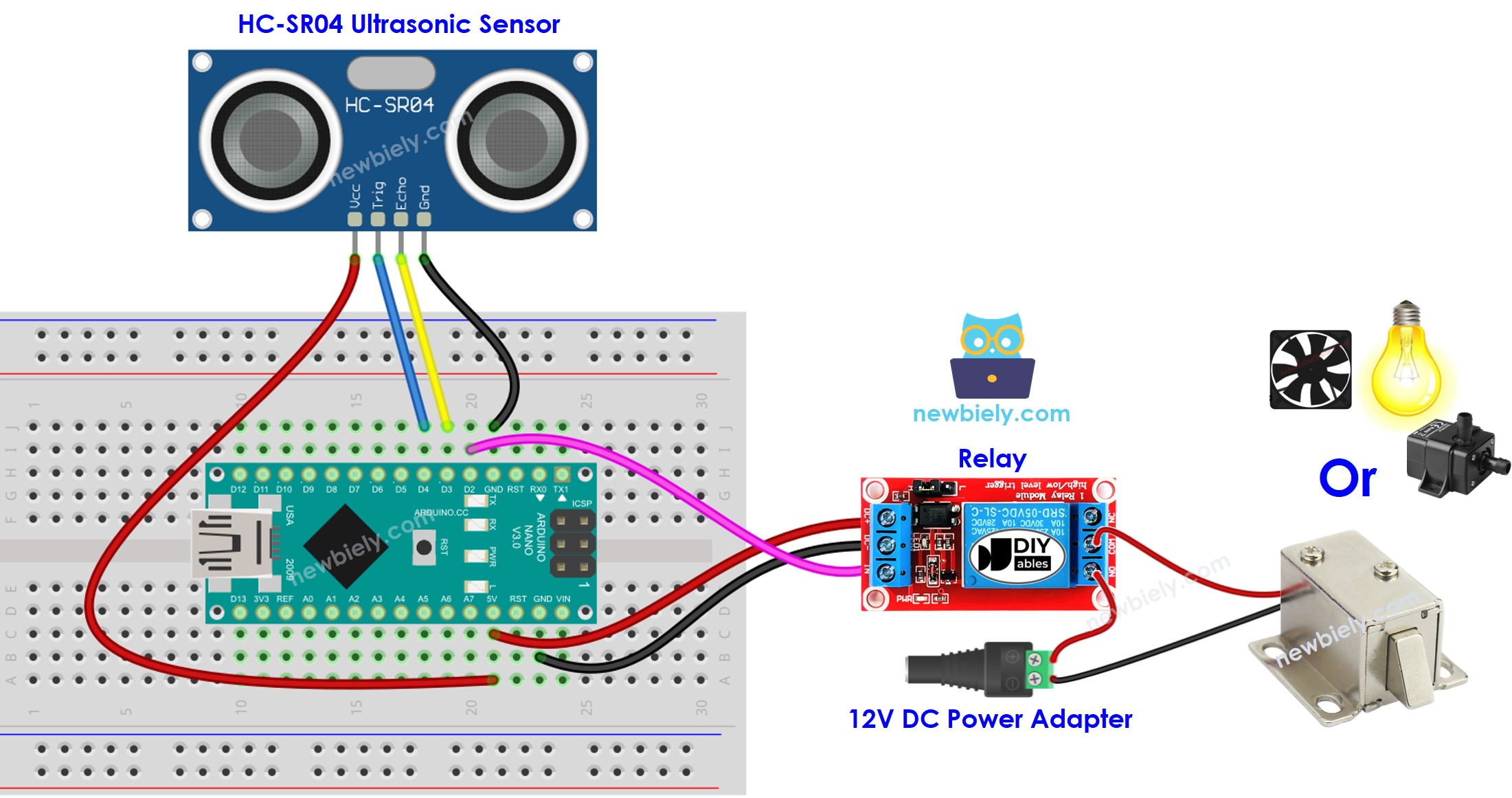

Diagrama de cableado del sensor ultrasónico y del relé para Arduino Nano

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado del sensor ultrasónico y del relé para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

¿Quieres que el cableado se quede en su sitio? Puedes colocar el Arduino Nano en una Placa de Expansión de Terminales de Tornillo para Arduino Nano y conectar los cables a sus borneras de tornillo. Aquí está el mismo circuito cableado con la placa de borneras de tornillo:

Diagrama de cableado del sensor ultrasónico y del relé para Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-relay */ #define TRIG_PIN 4 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor #define ECHO_PIN 3 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to relay #define DISTANCE_THRESHOLD 50 // in centimeters float duration_us, distance_cm; void setup() { Serial.begin (9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Pasos R\u00e1pidos

  • Conecta el cable USB al Arduino Nano y al ordenador.
  • Inicia el IDE de Arduino, elige la placa y el puerto correcto.
  • Abre el código en el IDE de Arduino.
  • Haz clic en el botón Subir del IDE de Arduino para compilar y subir el código al Arduino Nano.
Subir código al IDE de Arduino
  • Mueve tu mano cerca del sensor y observa el cambio en el estado del relé.

Explicación del código

¡Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente!

※ Nota:

El código anterior está destinado a fines educativos. El sensor ultrasónico es muy susceptible a la interferencia. Si planea usarlo en un entorno práctico, se debe aplicar filtrado de ruido al sensor ultrasónico. Para obtener más información sobre cómo filtrar el ruido de las mediciones de distancia del sensor ultrasónico, por favor consulte este tutorial.

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una cerradura de solenoide de 12V, una bomba de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del Arduino Nano está en HIGH. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial Arduino Nano - Módulo MOSFET.
