Arduino Nano - DHT11 - LCD

Este tutorial explica cómo usar Arduino Nano para leer la temperatura y la humedad del sensor DHT11 y mostrarlas en un LCD I2C.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	LCD I2C
1	×	Sensor de Temperatura y Humedad DHT11
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de DHT11 y LCD

Si no estás familiarizado con el sensor de temperatura y humedad DHT11 y con la pantalla LCD (conexiones de pines, cómo funciona, cómo programarla...), entonces los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

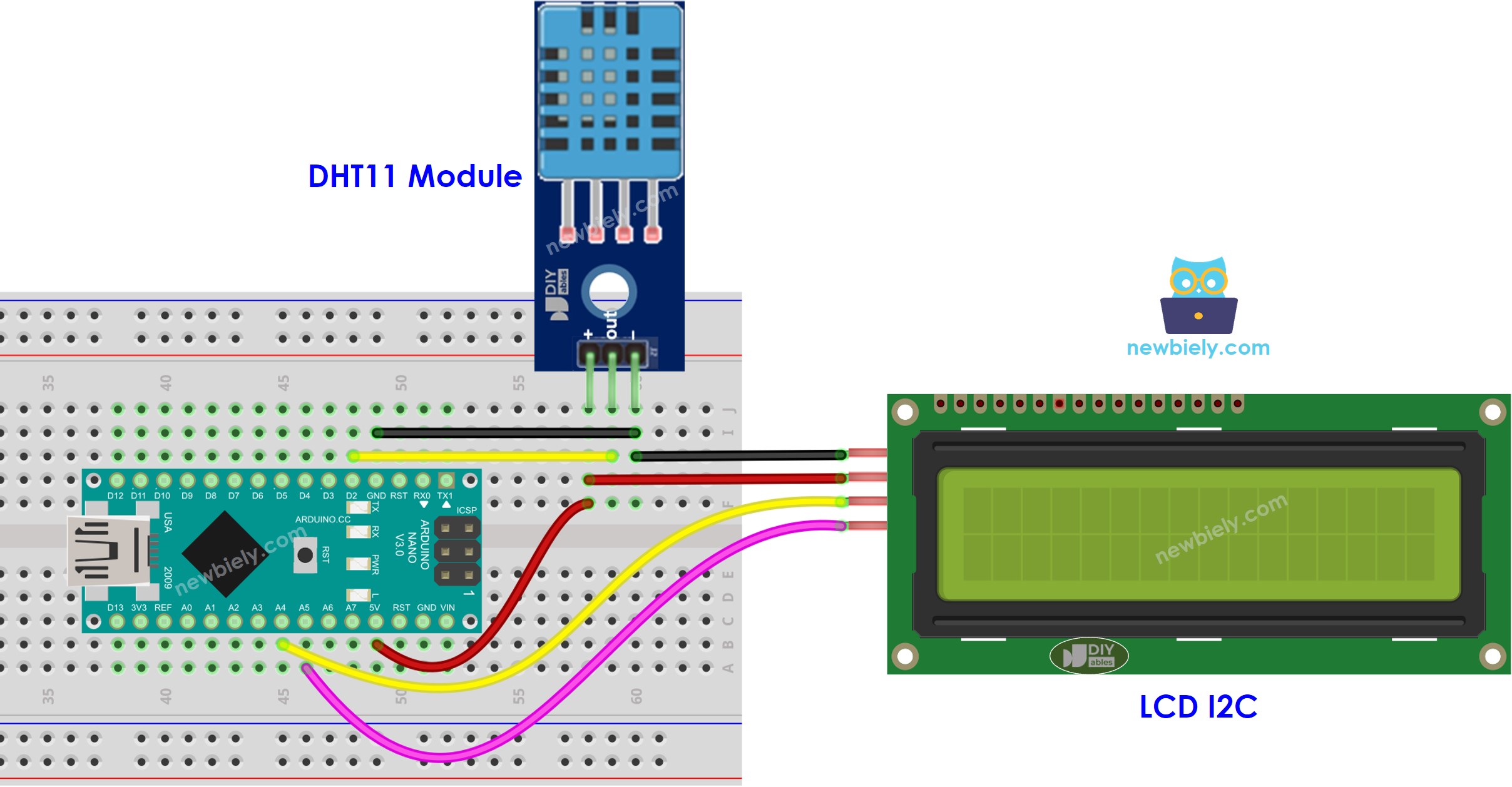

Arduino Nano - Diagrama de Cableado DHT11 y LCD

This image is created using Fritzing. Click to enlarge image

Ten en cuenta que la alimentación desde el pin de 5V del Arduino Nano puede no ser suficiente para el DHT11 y la pantalla LCD. Si ves que la pantalla LCD no muestra nada, añade alimentación adicional a la pantalla LCD y al DHT11 como se muestra en el diagrama de cableado a continuación.

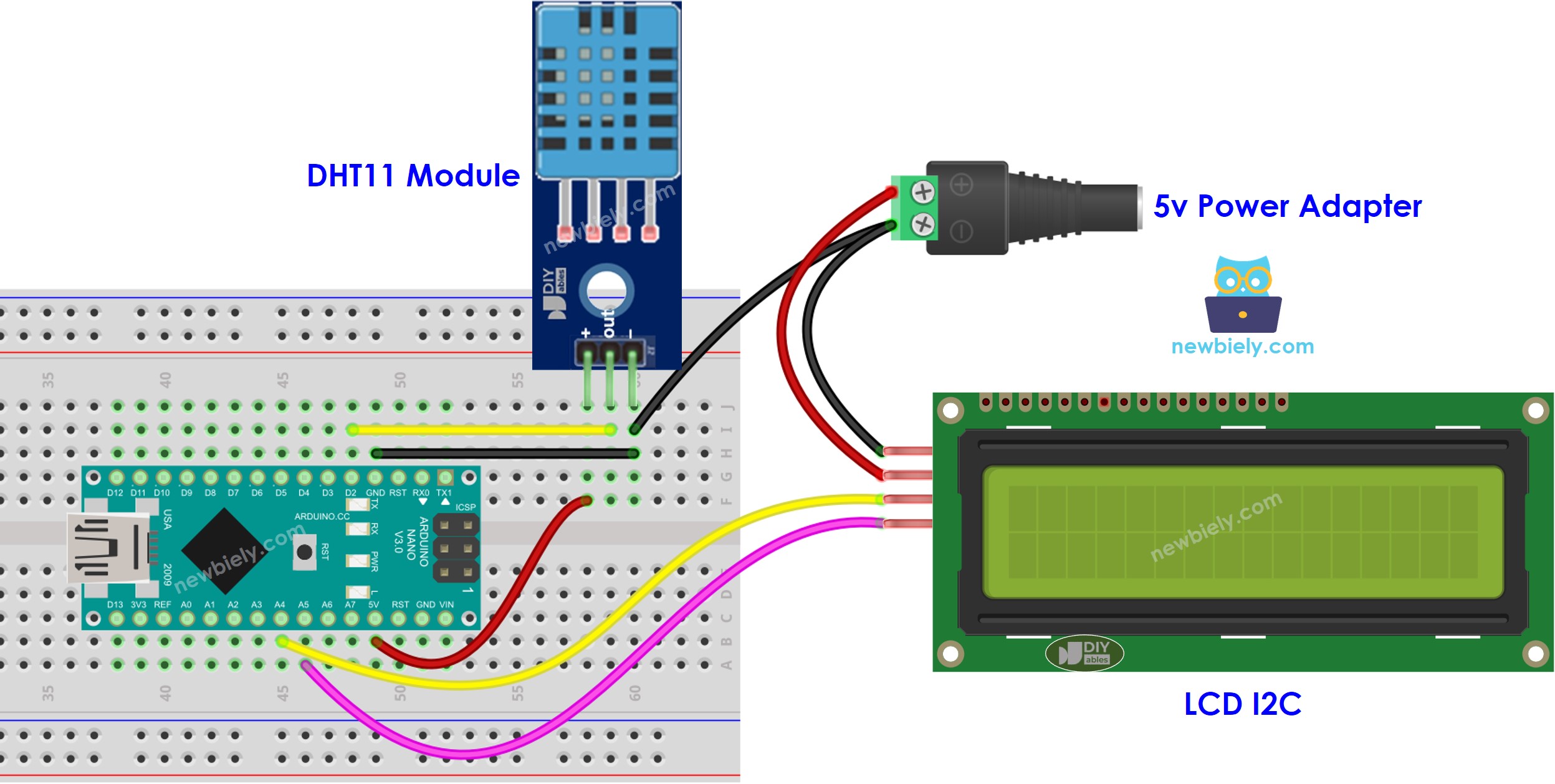

Diagrama de cableado de alimentación externa para Arduino Nano con DHT11, temperatura y humedad, LCD

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código para Arduino Nano - Sensor DHT11 - LCD I2C

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-dht11-lcd */ #include <LiquidCrystal_I2C.h> #include "DHT.h" #define DHT_PIN 2 // The Arduino Nano pin connected to DHT11 sensor #define DHT_TYPE DHT11 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT_PIN, DHT_TYPE); void setup() { dht11.begin(); // initialize the sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht11.readHumidity(); // read humidity float temperature_C = dht11.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(temperature_C)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(temperature_C); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

La dirección del LCD puede diferir dependiendo del fabricante. Hemos utilizado 0x27 en nuestro código, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

Conecta un cable USB entre el Arduino Nano y el PC.
Abre el IDE de Arduino, elige la placa correcta y el puerto correcto.
Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “DHT” y localiza la biblioteca de sensores DHT de Adafruit.
Presiona el botón Instalar para instalar la biblioteca.

Biblioteca de sensores DHT para Arduino Nano

Se le pedirá que instale algunas otras dependencias de la biblioteca.
Haga clic en el botón Instalar todo para instalar todas las dependencias necesarias de la biblioteca.

Biblioteca de sensores unificados de Adafruit para Arduino Nano

Busca “LiquidCrystal I2C” y localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Luego, haz clic en el botón Instalar para instalar la biblioteca.

Biblioteca LiquidCrystal I2C para Arduino Nano

Copia el código anterior y ábrelo con el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
Cambia la temperatura del entorno alrededor del sensor.
Consulta el resultado en la pantalla LCD.

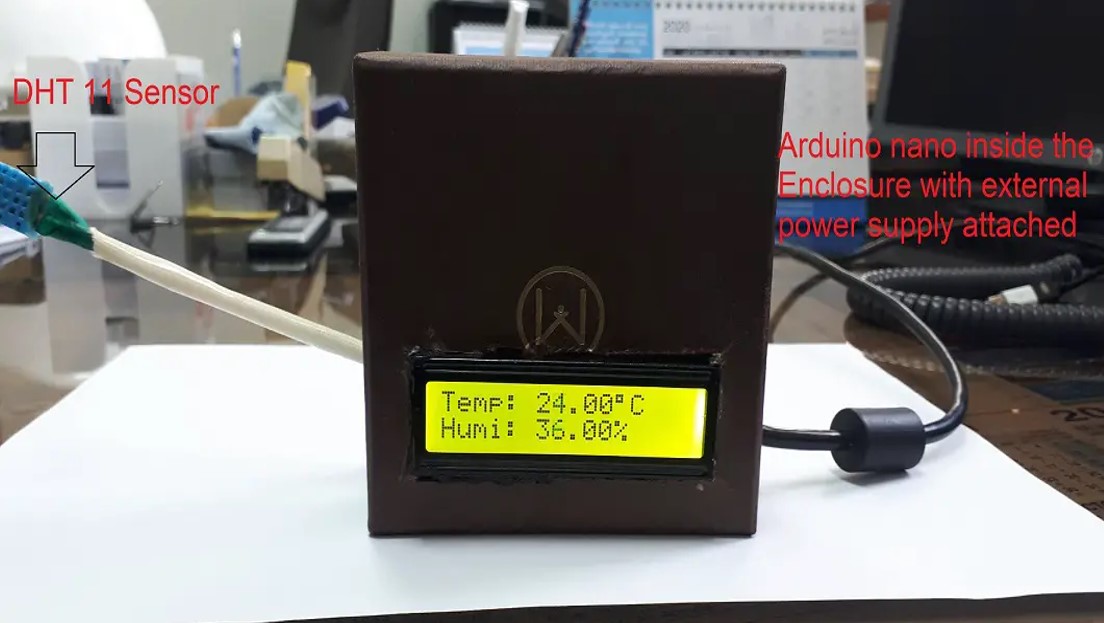

Un abuelo, que estaba aprendiendo a través de este tutorial para ayudar a su nieto, probó este código con Arduino Nano y nos envió el resultado que se muestra a continuación:

Arduino Nano muestra la temperatura y la humedad en la pantalla LCD.

Si la pantalla LCD no muestra nada, consulte Solución de problemas en LCD I2C para obtener ayuda.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
