Arduino Nano - Sensor táctil - Relé

Este tutorial te enseña cómo usar el Arduino Nano y un sensor táctil para controlar el relé. Al conectar el relé a una cerradura de solenoide, una bombilla, una tira de LEDs, un motor o un actuador..., podemos usar un sensor táctil para controlarlos. Aprenderemos dos aplicaciones diferentes:

Aplicación 1 - El estado del relé está sincronizado con el estado del sensor táctil. En detalle:

Arduino Nano enciende el relé cuando se toca el sensor táctil.
Arduino Nano apaga el relé cuando no se está tocando el sensor táctil.

Aplicación 2 - El estado del relé se alterna cada vez que se toca el sensor táctil. Más específicamente:

Si Arduino Nano detecta que se ha tocado el sensor táctil (cambiando de un nivel alto a un nivel bajo), encenderá el relé si actualmente está apagado, o apagará el relé si actualmente está encendido.
Soltar el sensor táctil no afecta al estado del relé.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	Sensor Táctil
1	×	Relé
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y Sensor Táctil

Si no estás familiarizado con el relé y el sensor táctil (incluido el pinout, el funcionamiento y la programación), los siguientes tutoriales pueden ayudar:

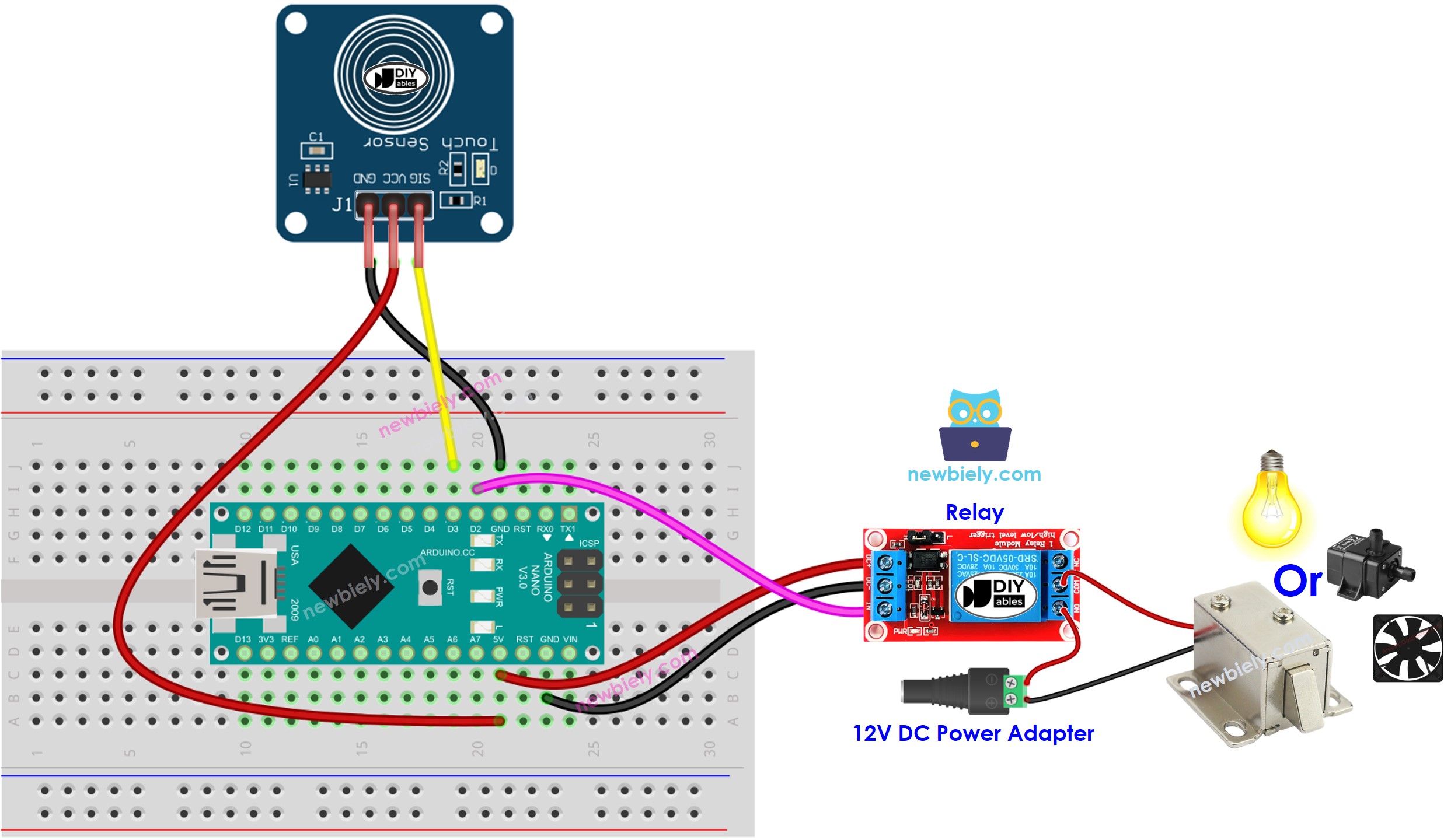

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Aplicación 1 - El estado del relé está sincronizado con el estado del sensor táctil

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-touch-sensor-relay */ #define TOUCH_SENSOR_PIN 3 // The Arduino Nano pin connected to the touch sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the relay module void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

Conecta un Arduino Nano a tu computadora con un cable USB.
Abre el IDE de Arduino, y selecciona la placa y el puerto correctos.
Copia el código y ábrelo en el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.

Toca el sensor táctil y manténlo presionado durante unos segundos.
Verifica el cambio en el estado del relé.

Verás que el estado del relé está sincronizado con el estado del sensor táctil.

Explicación del código

¡Consulta la explicación línea por línea que se encuentra en los comentarios del código fuente!

Aplicación 2 - El sensor táctil conmuta el relé

Código de Arduino Nano - Sensor táctil que conmute el relé

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-touch-sensor-relay */ #define TOUCH_SENSOR_PIN 3 // The Arduino Nano pin connected to the touch sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the relay module int relay_state = LOW; // The current state of relay int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay relay_state = !relay_state; // control relay according to the toggled state digitalWrite(RELAY_PIN, relay_state); } }

Explicación del código

Puedes encontrar la explicación en las líneas de comentario del código del Arduino Nano anterior.

En el código, la expresión relay_state = !relay_state es equivalente al siguiente código:

if(relay_state == LOW) relay_state = HIGH; else relay_state = LOW;

Pasos R\u00e1pidos

Copia el código y ábrelo en el IDE de Arduino.
Sube el código al Arduino Nano.
Toca y suelta el sensor táctil varias veces.
Observa el cambio en el estado del relé.

Notarás que el relé se encenderá o apagará una vez cada vez que toques el sensor táctil.
