Arduino Nano - Bomba

Este tutorial te enseña cómo usar Arduino Nano para controlar una bomba. Con este tutorial, puedes crear un sistema de riego, un acuario, un sistema de recarga de agua... y mucho más.

Hay dos piezas que pueden ir entre el Nano y la bomba: un relé o un módulo MOSFET. Con un relé, la bomba está simplemente ENCENDIDA o APAGADA. Con un módulo MOSFET, el Nano también puede hacer funcionar la bomba más lenta o más rápida, lo que cambia la cantidad de agua que fluye. Ambas formas se explican a continuación.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×12V Bomba
1×Vinyl Tube
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la bomba de 12 V

Distribución de pines de la bomba

Pinout de la bomba Arduino Nano
image source: diyables.io

La bomba de 12 V normalmente tiene dos pines:

  • El pin negativo (-) (negro) debe conectarse a la tierra de la fuente de alimentación de CC
  • El pin positivo (+) (rojo) debe conectarse a los 12 V de la fuente de alimentación de CC

Cómo controlar una bomba con Arduino Nano

Si una bomba de 12 V es alimentada por una fuente de 12 V, funcionará. Para controlar la bomba, debe usarse un relé entre el Arduino Nano y la bomba. El Arduino Nano puede entonces controlar la bomba a través del relé.

Si no está familiarizado con los relés (disposición de pines, cómo funcionan, cómo programarlos, etc.), por favor consulte el Tutorial de Arduino Nano - Relé para obtener más información.

Para la forma con MOSFET, quizás quieras leer primero el tutorial Arduino Nano - MOSFET Module. Explica los pines del módulo y la señal PWM.

Control de la bomba: relé o módulo MOSFET

Relé Módulo MOSFET
Control de la bomba en marcha o parada en marcha o parada, y además el caudal (velocidad de la bomba con PWM)
Ruido de conmutación clic audible ninguno
Tiempo de reacción lento (milisegundos) muy rápido
Vida útil los contactos se desgastan con el tiempo sin piezas móviles en su interior
Alimentación de la bomba CA o CC solo CC
Voltaje de la bomba cualquier voltaje dentro de su especificación al menos unos 6V
Aislamiento sí (bobina y contactos) sí (optoacoplador PC817)
Úsalo para bombas de CA, simple ENCENDIDO/APAGADO bombas de 12V CC cuando necesitas control del caudal

Para una bomba pequeña de 12V CC, el módulo MOSFET te da más control: un flujo suave para las plantas, o flujo máximo para llenar un depósito rápido. Para una bomba que funciona con la red de CA, quédate con el relé.

Diagrama de Cableado

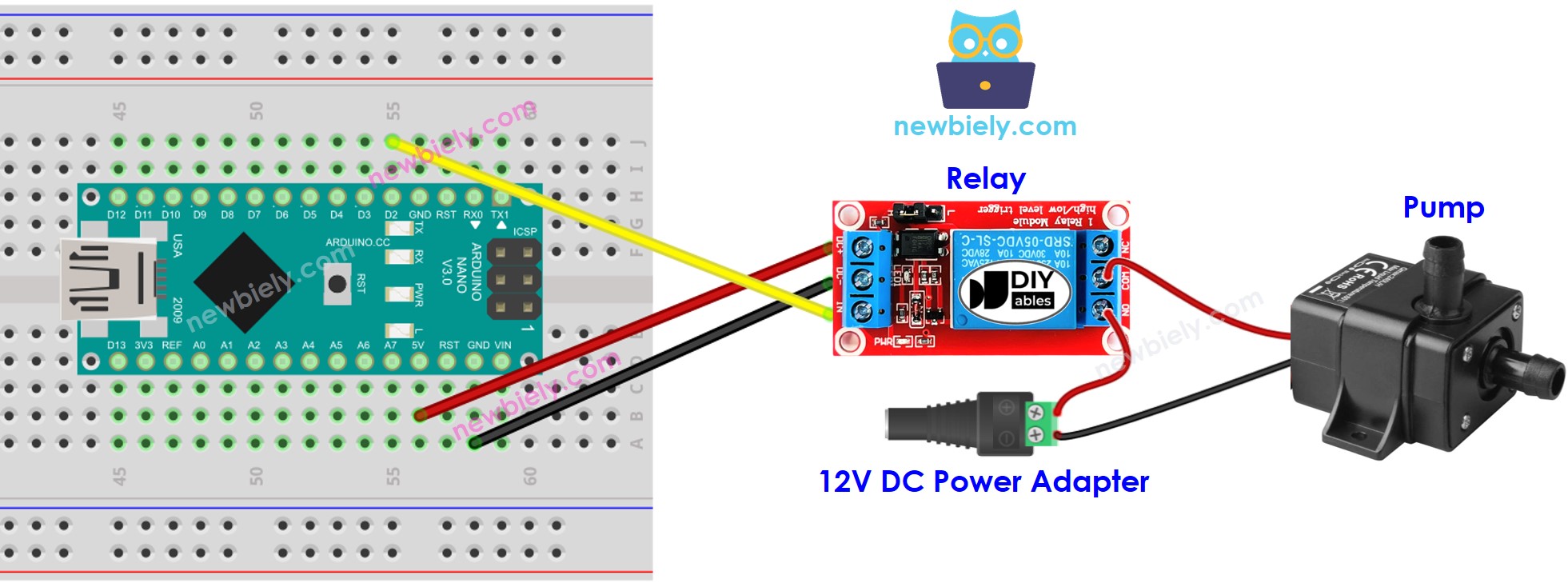

Diagrama de cableado de la bomba Arduino Nano

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado de la bomba Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Una bornera de tornillo mantiene cada cable bien sujeto, incluso cuando la placa se mueve. El Arduino Nano encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de la bomba Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano

El código a continuación ejecuta un bucle infinito que enciende la bomba durante cinco segundos y la apaga durante cinco segundos.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-pump */ #define RELAY_PIN 2 // The Arduino Nano pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off pump 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta el Arduino Nano a tu computadora usando un cable USB.
  • Abre el IDE de Arduino y selecciona la placa y el puerto adecuados.
  • Copia el código de arriba y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
  • Observa el cambio de estado de la bomba.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Echa un vistazo a este tutorial sobre Arduino Nano: si se pulsa un botón, la bomba se encenderá después de 10 segundos

Cómo controlar el caudal de la bomba con el módulo MOSFET

Ahora cambiemos el relé por un módulo MOSFET. El cableado de la bomba cambia un poco, y el Nano obtiene la capacidad de ajustar la velocidad de la bomba.

Diagrama de cableado

Diagrama de cableado de la bomba de agua de Arduino Nano con módulo MOSFET

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado de la bomba de agua de Arduino Nano con módulo MOSFET (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables sueltos son una causa común de errores extraños. Puedes colocar el Arduino Nano en una Placa de Expansión de Terminales de Tornillo para Arduino Nano y conectar los cables a sus borneras de tornillo. Mira el diagrama de abajo para la versión con borneras de tornillo.

Diagrama de cableado de la bomba de agua de Arduino Nano con módulo MOSFET (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Haz estas conexiones:

  • D9 del Arduino Nano → pin PWM del módulo MOSFET
  • GND del Arduino Nano → pin GND del módulo MOSFET
  • + del adaptador de 12V → borne +, junto con el + de la bomba (cable rojo)
  • − de la bomba (cable negro) → borne LOAD
  • − del adaptador de 12V → borne −
  • Diodo de rueda libre (flyback) (1N4007 o 1N5819) en la bomba: franja (cátodo) al + de la bomba, el otro extremo al − de la bomba. La bomba tiene una bobina de motor en su interior, así que no te lo saltes.

Código de Arduino Nano

El código hace funcionar la bomba a plena potencia durante 2 segundos, la detiene durante 2 segundos, y luego aumenta la potencia del 10% al 100% y la disminuye de nuevo. Verás que el caudal de agua se hace más fuerte y luego más débil.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-pump */ const int MOSFET_PIN = 9; // Arduino Nano pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Si hace falta, configura la placa y el puerto en el IDE de Arduino como en los Quick Steps del relé.
  • Haz el cableado mostrado arriba. Mantén la entrada de la bomba dentro del agua, y no enchufes todavía el adaptador de 12V.
  • Sube el código al Arduino Nano.
  • Enchufa el adaptador de 12V.
  • Abre el Monitor Serie a 9600 baudios. La salida se ve así:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Nano on COM15
2

Bueno saber: el módulo MOSFET maneja solo bombas de CC, con una alimentación de unos 6V o más. Para una bomba de CA, sigue usando el relé.
