Arduino Nano - Ethernet

Esta guía te muestra cómo conectar el Arduino Nano a Internet o a tu red local utilizando el módulo Ethernet W5500. Aprenderemos los siguientes detalles:

Arduino Nano Ethernet

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×W5500 Ethernet Module
1×Ethernet Cable
1×Cables Puente
1×Protoboard
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo Ethernet W5500

El módulo Ethernet W5500 ofrece dos tipos de conexiones:

  • Interfaz RJ45: Utilice esto para conectar a un enrutador o conmutador con un cable Ethernet.
  • Interfaz SPI: Utilícelo para conectar a una placa Arduino Nano. Incluye 10 pines:
    • Pin NC: Deje este pin sin conectar.
    • Pin INT: Deje este pin sin conectar.
    • Pin RST: Este es el pin de reinicio. Conéctelo al pin EN del Arduino Nano.
    • Pin GND: Conecte este pin al pin GND del Arduino Nano.
    • Pin 5V: Conecte este pin al pin 5V del Arduino Nano.
    • Pin 3.3V: Deje este pin sin conectar.
    • Pin MISO: Conecte este pin al pin MISO SPI del Arduino Nano.
    • Pin MOSI: Conecte este pin al pin MOSI SPI del Arduino Nano.
    • Pin SCS: Conecte este pin al pin CS SPI del Arduino Nano.
    • SCLK pin: Conecte este pin al pin SCK SPI del Arduino Nano.
    Pinout del módulo Ethernet
    image source: diyables.io

Diagrama de cableado entre Arduino Nano y el módulo Ethernet W5500

Diagrama de cableado del módulo Ethernet para Arduino Nano

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado del módulo Ethernet para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables de los módulos y los cables gruesos a menudo no quedan bien en los conectores hembra. Prueba una Placa de Expansión de Terminales de Tornillo para Arduino Nano: el Arduino Nano se monta sobre ella y cada pin tiene su propia bornera de tornillo. Mira el diagrama de abajo para la versión con borneras de tornillo.

Diagrama de cableado del módulo Ethernet para Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

image source: diyables.io

Código de Arduino Nano para el módulo Ethernet - Realizar una solicitud HTTP a través de Ethernet

Este código funciona como un cliente web. Envía solicitudes HTTP al servidor web que se encuentra en http://example.com/.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ethernet */ #include <SPI.h> #include <Ethernet.h> // replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2 byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF }; EthernetClient client; int HTTP_PORT = 80; String HTTP_METHOD = "GET"; // or POST char HOST_NAME[] = "example.com"; String PATH_NAME = "/"; void setup() { Serial.begin(9600); delay(1000); Serial.println("Arduino Nano - Ethernet Tutorial"); // initialize the Ethernet shield using DHCP: if (Ethernet.begin(mac) == 0) { Serial.println("Failed to obtaining an IP address"); // check for Ethernet hardware present if (Ethernet.hardwareStatus() == EthernetNoHardware) Serial.println("Ethernet shield was not found"); // check for Ethernet cable if (Ethernet.linkStatus() == LinkOFF) Serial.println("Ethernet cable is not connected."); while (true) ; } // connect to web server on port 80: if (client.connect(HOST_NAME, HTTP_PORT)) { // if connected: Serial.println("Connected to server"); // make a HTTP request: // send HTTP header client.println(HTTP_METHOD + " " + PATH_NAME + " HTTP/1.1"); client.println("Host: " + String(HOST_NAME)); client.println("Connection: close"); client.println(); // end HTTP header while (client.connected()) { if (client.available()) { // read an incoming byte from the server and print it to serial monitor: char c = client.read(); Serial.print(c); } } // the server's disconnected, stop the client: client.stop(); Serial.println(); Serial.println("disconnected"); } else { // if not connected: Serial.println("connection failed"); } } void loop() { }

Pasos R\u00e1pidos

  • Conecta el módulo Ethernet al Arduino Nano como se muestra en el diagrama de cableado.
  • Conecta el Arduino Nano a tu ordenador con un cable USB.
  • Utiliza un cable Ethernet para conectar el módulo Ethernet al router o al switch.
  • Abre el IDE de Arduino en tu ordenador.
  • Selecciona la placa Arduino Nano correcta y el puerto COM.
  • Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “Ethernet”, luego encuentra la biblioteca Ethernet de Various.
  • Haz clic en el botón Instalar para instalar la biblioteca Ethernet.

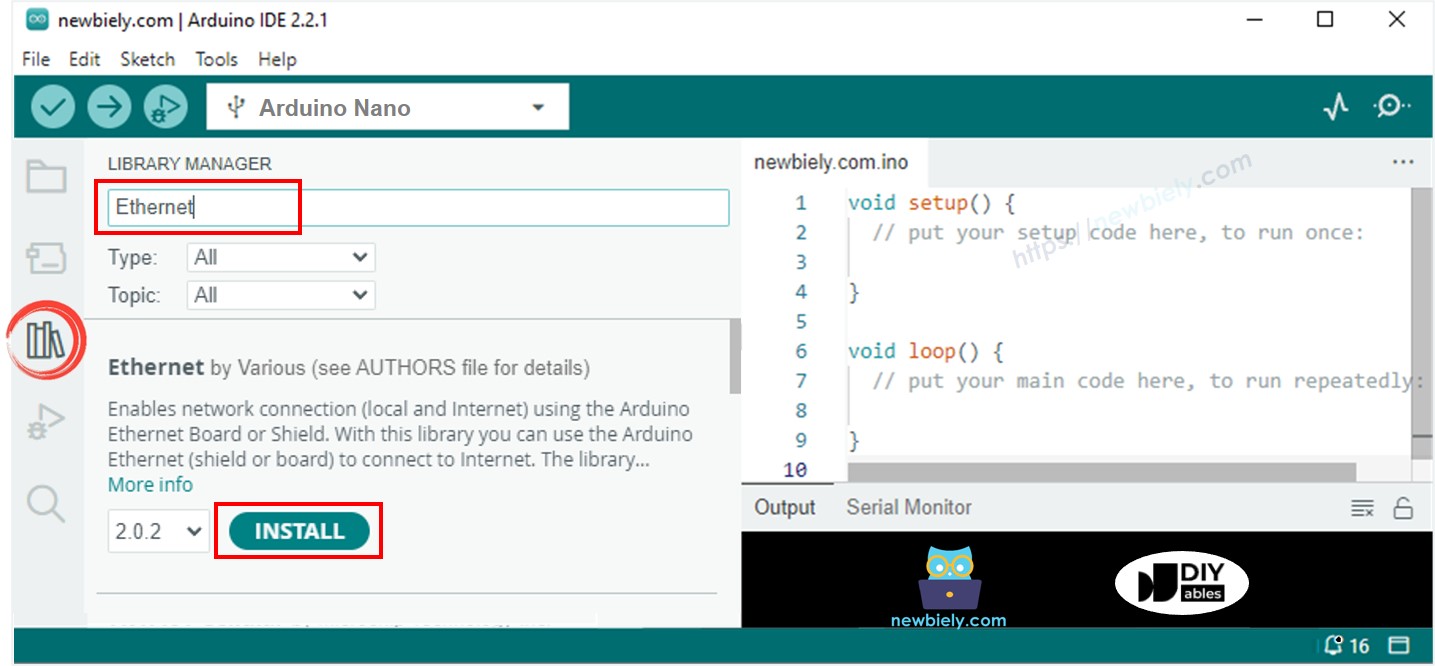

Biblioteca Ethernet para Arduino Nano
  • Abre el Monitor Serial en el IDE de Arduino.
  • Copia el código dado y pégalo en el IDE de Arduino.
  • Presiona el botón Subir en el IDE de Arduino para enviar el código al ESP25.
  • Mira el Monitor Serial para ver la salida, que debería mostrar el resultado como se indica.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Arduino Nano - Ethernet Tutorial Connected to server HTTP/1.1 200 OK Accept-Ranges: bytes Age: 208425 Cache-Control: max-age=604800 Content-Type: text/html; charset=UTF-8 Date: Fri, 12 Jul 2024 07:08:42 GMT Etag: "3147526947" Expires: Fri, 19 Jul 2024 07:08:42 GMT Last-Modified: Thu, 17 Oct 2019 07:18:26 GMT Server: ECAcc (lac/55B8) Vary: Accept-Encoding X-Cache: HIT Content-Length: 1256 Connection: close <!doctype html> <html> <head> <title>Example Domain</title> <meta charset="utf-8" /> <meta http-equiv="Content-type" content="text/html; charset=utf-8" /> <meta name="viewport" content="width=device-width, initial-scale=1" /> </head> <body> <div> <h1>Example Domain</h1> <p>This domain is for use in illustrative examples in documents. You may use this domain in literature without prior coordination or asking for permission.</p> <p><a href="https://www.iana.org/domains/example">More information...</a></p> </div> </body> </html> disconnected
Ln 11, Col 1
Arduino Nano on COM15
2

※ Nota:

Si otro dispositivo en la misma red utiliza la misma dirección MAC, puede que no funcione correctamente.

Código de Arduino Nano para el Módulo Ethernet - Servidor Web

El código a continuación convierte el Arduino Nano en un servidor web. Este servidor entrega una página web simple a los navegadores de Internet.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ethernet */ #include <SPI.h> #include <Ethernet.h> // replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2 byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF }; EthernetServer server(80); void setup() { Serial.begin(9600); delay(1000); Serial.println("Arduino Nano - Ethernet Tutorial"); // initialize the Ethernet shield using DHCP: if (Ethernet.begin(mac) == 0) { Serial.println("Failed to obtaining an IP address"); // check for Ethernet hardware present if (Ethernet.hardwareStatus() == EthernetNoHardware) Serial.println("Ethernet shield was not found"); // check for Ethernet cable if (Ethernet.linkStatus() == LinkOFF) Serial.println("Ethernet cable is not connected."); while (true) ; } server.begin(); Serial.print("Arduino Nano - Web Server IP Address: "); Serial.println(Ethernet.localIP()); } void loop() { // listen for incoming clients EthernetClient client = server.available(); if (client) { Serial.println("new client"); // an HTTP request ends with a blank line bool currentLineIsBlank = true; while (client.connected()) { if (client.available()) { char c = client.read(); Serial.write(c); // if you've gotten to the end of the line (received a newline // character) and the line is blank, the HTTP request has ended, // so you can send a reply if (c == '\n' && currentLineIsBlank) { // send a standard HTTP response header client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println("Connection: close"); // the connection will be closed after completion of the response client.println(); client.println("<!DOCTYPE HTML>"); client.println("<html>"); client.println("<body>"); client.println("<h1>Arduino Nano - Web Server with Ethernet</h1>"); client.println("</body>"); client.println("</html>"); break; } if (c == '\n') { // you're starting a new line currentLineIsBlank = true; } else if (c != '\r') { // you've gotten a character on the current line currentLineIsBlank = false; } } } // give the web browser time to receive the data delay(1); // close the connection: client.stop(); Serial.println("client disconnected"); } }

Pasos R\u00e1pidos

  • Copia el código anterior y pégalo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para enviar el código a tu Arduino Nano.
  • Verifica los resultados en el Monitor Serial; se mostrarán como se indica a continuación:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Arduino Nano - Ethernet Tutorial Arduino Nano - Web Server IP Address: 192.168.0.2
Ln 11, Col 1
Arduino Nano on COM15
2

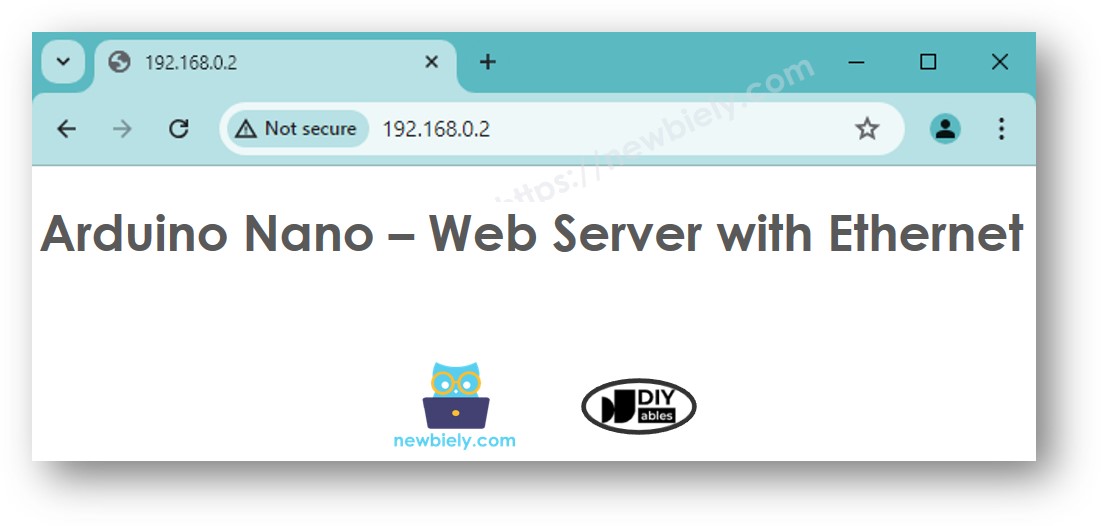

  • Copia la dirección IP de arriba y pégala en la barra de direcciones de tu navegador. Verás una página web simple que es servida por el Arduino Nano.
Servidor Web Ethernet para Arduino Nano
