Arduino Nano - Reloj OLED
Este tutorial le enseña cómo crear un reloj OLED utilizando Arduino Nano, un módulo RTC y una pantalla OLED. El tutorial proporciona instrucciones para ambos módulos RTC DS3231 y DS1307. En detalle:
- Arduino Nano obtiene la hora, el minuto y el segundo de un módulo RTC DS3231 y se muestra en una pantalla OLED
- Arduino Nano obtiene la hora, el minuto y el segundo de un módulo RTC DS1307 y se muestra en una pantalla OLED
Puede elegir entre dos módulos RTC: DS3231 y DS1307. Para obtener más información, consulte DS3231 vs DS1307.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .
Acerca del módulo RTC OLED, DS3231 y DS1307
Si no estás familiarizado con OLED, DS3231 y DS1307 (disposición de pines, cómo funcionan y cómo programarlos...), los siguientes tutoriales pueden ayudarte:
Instalar bibliotecas OLED y RTC
- Haz clic en el icono Bibliotecas en la barra lateral izquierda del IDE de Arduino.
- Busca “SSD1306” y localiza la biblioteca SSD1306 de Adafruit.
- Presiona el botón Instalar para completar la instalación.
- Se le pedirá que instale algunas otras dependencias de la biblioteca.
- Para instalarlas todas, haga clic en el botón Instalar todo.
- Busca “RTClib” y localiza la librería RTC creada por Adafruit. Esta librería es compatible con ambos DS3231 y DS1307.
- Presiona el botón Instalar para instalar la librería RTC.
Lectura de la hora desde el módulo RTC DS3231 y mostrarla en OLED

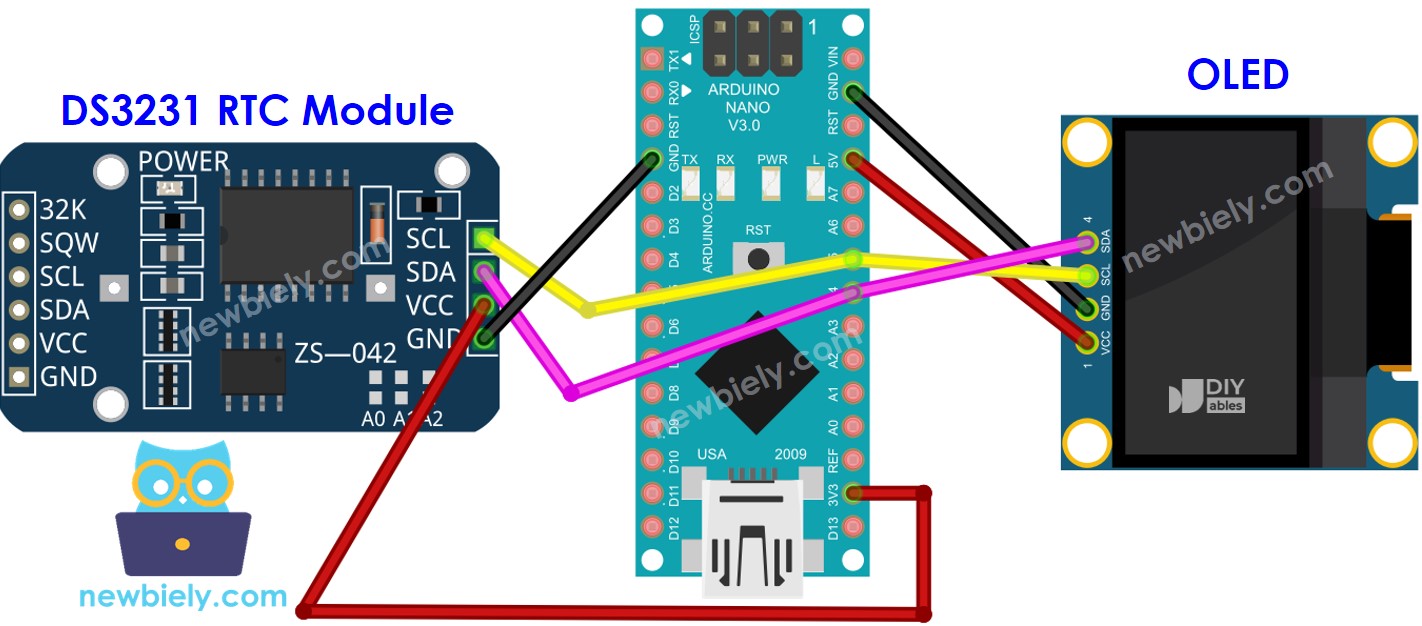

Diagrama de cableado
This image is created using Fritzing. Click to enlarge image
Código para Arduino Nano - DS3231 y OLED
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-oled-clock
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <RTClib.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // // create SSD1306 display object connected to I2C
RTC_DS3231 rtc;
String time;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(1); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
time.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DateTime now = rtc.now();
time = "";
time += now.hour();
time += ':';
time += now.minute();
time += ':';
time += now.second();
oled_display_center(time);
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Pasos R\u00e1pidos
- Copia el código y ábrelo con el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
- Coloca el sensor en agua caliente y fría o sosténlo en la mano.
- Consulta los resultados en la pantalla OLED.
Lectura de la hora desde el módulo RTC DS1307 y mostrarla en la pantalla OLED
Diagrama de cableado
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Código para Arduino Nano - DS1307 y OLED
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-oled-clock
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <RTClib.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // // create SSD1306 display object connected to I2C
RTC_DS1307 rtc;
String time;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(1); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
time.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DateTime now = rtc.now();
time = "";
time += now.hour();
time += ':';
time += now.minute();
time += ':';
time += now.second();
oled_display_center(time);
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Pasos R\u00e1pidos
- Copia el código y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
- Coloca el sensor en agua caliente y fría, o sostenlo en tu mano.
- Consulta el resultado en la pantalla OLED.
