Arduino Nano - Interruptor de límite para motor paso a paso
Este tutorial te enseña cómo usar Arduino Nano para controlar un motor paso a paso mediante un interruptor de fin de carrera y un controlador DRV8825. En concreto, veremos:
- Cómo programar Arduino Nano para detener el motor paso a paso cuando se toca un interruptor de fin de carrera.
- Cómo programar Arduino Nano para cambiar la dirección del motor paso a paso cuando se toca un interruptor de fin de carrera.
- Cómo programar Arduino Nano para cambiar la dirección del motor paso a paso con dos interruptores de fin de carrera instalados en posiciones opuestas.

Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del motor paso a paso y del interruptor de fin de carrera
Si no conoces el motor paso a paso y el interruptor de fin de carrera (incluyendo la distribución de pines, el funcionamiento y la programación), los siguientes tutoriales pueden ayudarte a aprender:
- Tutorial Arduino Nano - Motor paso a paso
El motor lo mueve un controlador DRV8825. Este pequeño módulo va conectado en su propia placa de expansión. El Arduino Nano envía un pulso al pin STEP por cada paso, y el pin DIR elige la dirección. Así, todo el motor necesita solo dos pines, lo que deja A0 y A1 libres para los interruptores de fin de carrera. El DRV8825 también limita la corriente de las bobinas, así que el motor no se calienta.

Diagrama de Cableado
Este tutorial proporciona el diagrama de cableado para dos casos: un motor paso a paso + un interruptor de fin de carrera, un motor paso a paso + dos interruptores de fin de carrera.
La placa de expansión DRV8825 se conecta de la misma forma en ambos casos:
| Pin de la placa de expansión | Conectar a |
|---|---|
| STEP (pin S) | Arduino Nano D4 |
| DIR (pin S) | Arduino Nano D3 |
| G (un pin) | Arduino Nano GND |
| EN, V | nada (dejar libre) |
| Bornera de tornillo VIN, GND | + y - del adaptador de corriente de 12V (a través del conector de alimentación DC) |
| 1A, 1B | una bobina del motor paso a paso |
| 2A, 2B | la otra bobina del motor paso a paso |

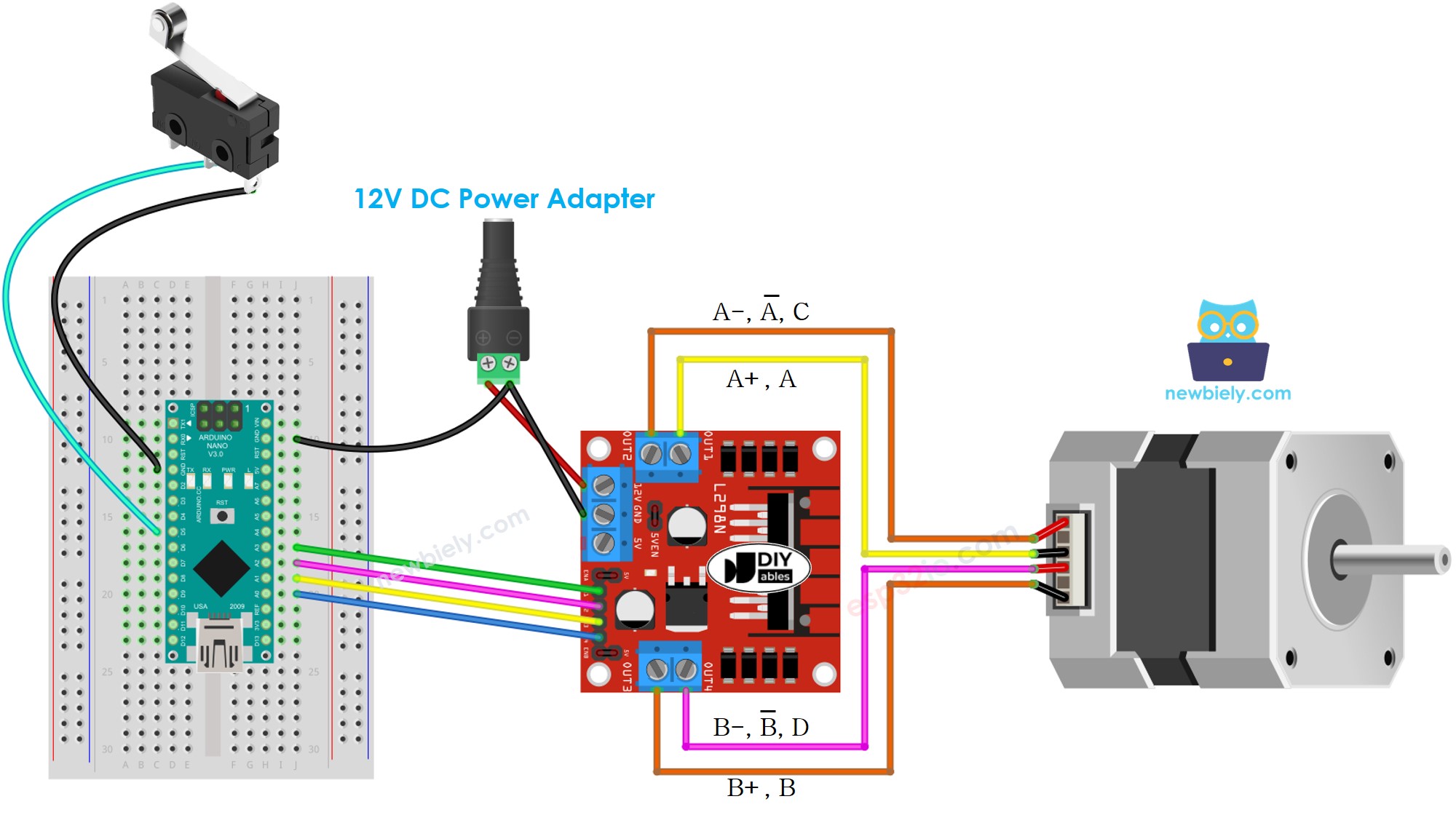

- Diagrama de cableado entre Arduino Nano, el motor paso a paso y un interruptor de fin de carrera. El interruptor de fin de carrera va al pin A0.

This image is created using Fritzing. Click to enlarge image
¿Prefieres tornillos en lugar de cables puente? Inserta el Arduino Nano en una placa de expansión con borneras de tornillo para Arduino Nano y sujeta cada cable, como muestra esta imagen:

This image is created using Fritzing. Click to enlarge image

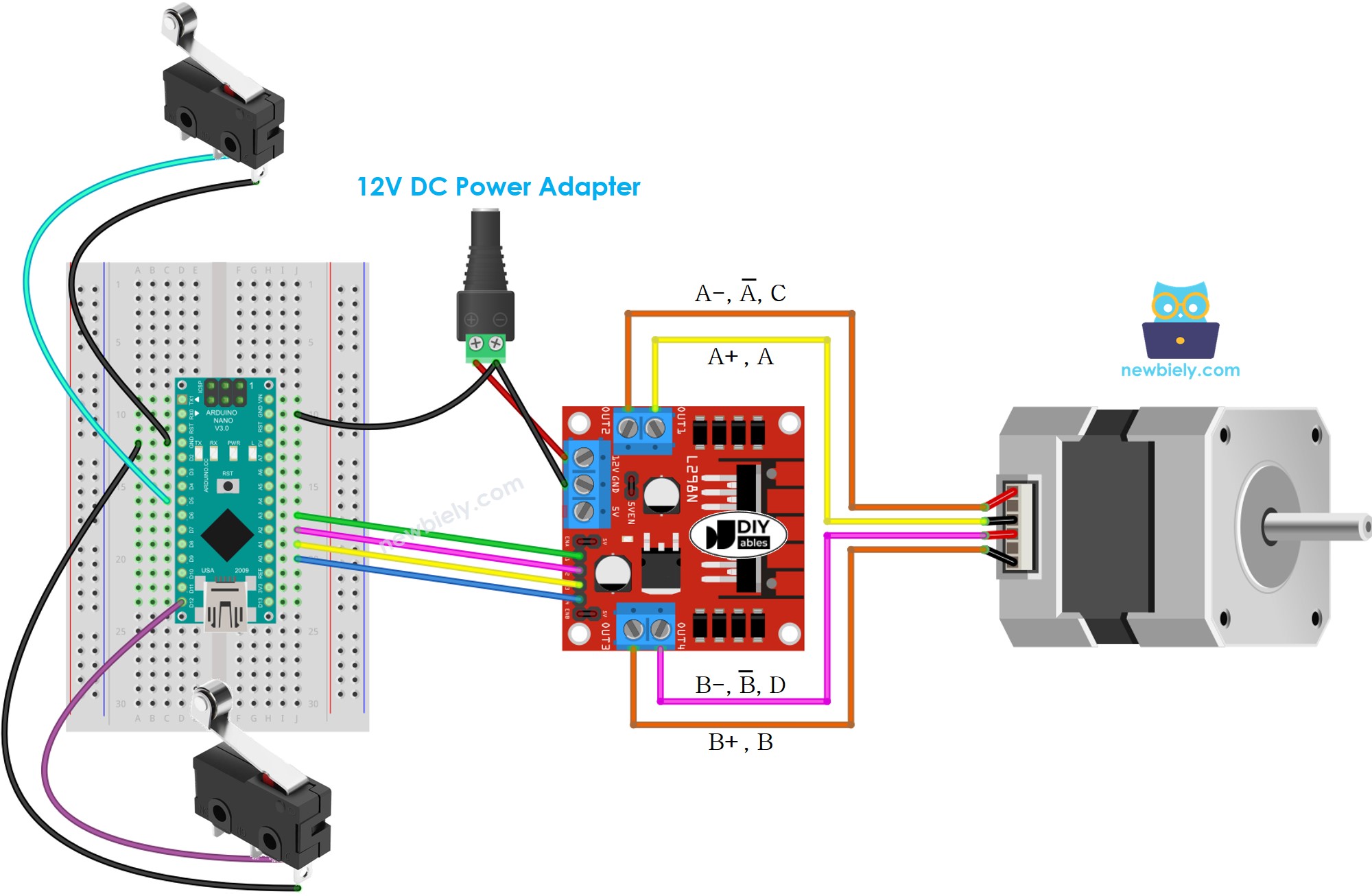

- Diagrama de cableado entre Arduino Nano, el motor paso a paso y dos interruptores de fin de carrera. El interruptor de fin de carrera 1 va al pin A0 y el interruptor de fin de carrera 2 va al pin A1.

This image is created using Fritzing. Click to enlarge image
El mismo cableado de dos interruptores en la placa de borneras de tornillo:

This image is created using Fritzing. Click to enlarge image
※ Nota:
- Los colores de los cables de los motores paso a paso varían entre fabricantes. Para encontrar las dos bobinas de tu motor y conectarlas a 1A/1B y 2A/2B, consulta el tutorial Arduino Nano - Motor paso a paso.
- Pon los tres interruptores DIP de la placa de expansión en OFF (paso completo), y gira bajo el potenciómetro de límite de corriente del DRV8825 antes del primer uso.
Cableado sin la placa de expansión
Esta parte muestra el mismo circuito solo con el módulo DRV8825. El código del Arduino Nano queda exactamente igual.

This image is created using Fritzing. Click to enlarge image
Con un shield de bornes de tornillo, el mismo cableado queda así:

This image is created using Fritzing. Click to enlarge image
Para dos finales de carrera, conéctelo así:

This image is created using Fritzing. Click to enlarge image
Dos finales de carrera, en el shield de bornes de tornillo:

This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
| Pin del módulo DRV8825 | Conectar a |
|---|---|
| STEP | Arduino Nano D4 |
| DIR | Arduino Nano D3 |
| GND (junto a FAULT) | Arduino Nano GND |
| VMOT | + del adaptador de 12V |
| GND (junto a VMOT) | - del adaptador de 12V |
| 2B y 1B | una bobina del motor paso a paso |
| 1A y 2A | la otra bobina del motor paso a paso |
| EN, M0, M1, M2, RST, SLP, FAULT | sin conectar |
※ Nota:
- Mantenga estable la alimentación de 12V con un condensador de 100uF entre VMOT y GND. Uno de 25V o 35V es una buena opción.
- Un motor en silencio suele indicar que RST no está en nivel alto. Un cable corto de RST a SLP lo soluciona.
Código para Arduino Nano - Detener el motor paso a paso con un interruptor de fin de carrera
Se puede detener un motor paso a paso de varias maneras:
- Llamar a la función stepper.stop(): Esto no detendrá el motor de inmediato, sino que hará que desacelere gradualmente
- No llamar a la función stepper.run(): No llegan más pulsos al pin STEP, así que el motor paso a paso se detiene de inmediato
El código siguiente hace que un motor paso a paso gire de forma continua hasta que se toca un interruptor de fin de carrera.
Pasos R\u00e1pidos
- Conecta el Arduino Nano a una computadora usando un cable USB.
- Abre el IDE de Arduino, elige la placa y el puerto correctos.
- Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “ezButton” y localiza la biblioteca de botones de ArduinoGetStarted.com.
- Presiona el botón Instalar para instalar la biblioteca ezButton.

- Busca “AccelStepper” y localiza la biblioteca AccelStepper creada por Mike McCauley.
- Luego, presiona el botón Instalar para añadirla.

- Copia el código anterior y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.
- Conecta el adaptador de 12V al conector de alimentación DC.
- Si el cableado es correcto, el motor debería girar en sentido horario.
- Cuando se toca el interruptor de fin de carrera, el motor debería detenerse de inmediato.
- El resultado mostrado en el Monitor Serial debería verse así.
Explicación del código
¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!
Código para Arduino Nano - Cambiar la dirección del motor paso a paso con un interruptor de fin de carrera
Un motor paso a paso gira de forma continua, y su dirección cambia cuando se toca un interruptor de fin de carrera. Esto se logra con el siguiente código:
Pasos R\u00e1pidos
- Copia el código y ábrelo con el IDE de Arduino.
- Haz clic en el botón Subir en el IDE para subir el código al Arduino Nano.
- Si el cableado es correcto, el motor girará en sentido horario.
- Toca el interruptor de fin de carrera y la dirección del motor paso a paso se invertirá a sentido antihorario.
- Toca de nuevo el interruptor de fin de carrera y el motor paso a paso girará en sentido horario.
- El resultado en el Monitor Serial debería verse así.
Código para Arduino Nano - Cambiar la dirección del motor paso a paso con dos interruptores de fin de carrera
Haz que un motor paso a paso gire de forma continua y cambie su dirección cuando se toca cualquiera de los dos interruptores de fin de carrera.
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir para enviar el código al Arduino Nano.
- Si el cableado es correcto, el motor debería girar en sentido horario.
- Al tocar el interruptor de fin de carrera 1, la dirección del motor paso a paso debería invertirse a sentido antihorario.
- Al tocar el interruptor de fin de carrera 2, la dirección del motor paso a paso debería volver a sentido horario.
- El resultado en el Monitor Serial debería verse así.
