Arduino Nano - Válvula de agua/líquido

Este tutorial explica cómo usar un Arduino Nano y una válvula solenoide para controlar el flujo de líquidos como agua, cerveza y aceite. Los mismos principios se aplican para controlar el flujo de gas.

Para abrir y cerrar la válvula, el Nano puede usar un relé o un módulo MOSFET. Ambos solo abren o cierran la válvula, porque una válvula solenoide funciona solo con ENCENDIDO/APAGADO. El módulo MOSFET tiene otras ventajas: conmuta sin hacer clic, reacciona más rápido y no tiene contactos que se desgasten. Este tutorial cubre ambas formas.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×Liquid Solenoid Valve
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la válvula de agua y líquidos

Disposición de pines de la válvula de agua y líquidos

Diagrama de pines de la válvula de agua/líquidos de Arduino Nano

Una válvula de solenoide suele tener dos terminales:

  • El pin positivo (+) (que normalmente es rojo) debe conectarse al 12 V de una fuente de alimentación de CC.
  • El pin negativo (−) (que normalmente es negro u otro color) debe conectarse a la tierra (GND) de una fuente de alimentación de CC.

Cómo funciona la válvula de agua y líquidos

Por lo general, la válvula está cerrada. Cuando se suministran 12 V CC a los dos terminales, la válvula se abre y puede pasar líquido o agua.

※ Nota:

  • Dentro hay un conjunto de juntas, por lo que se necesita una presión mínima para abrir la válvula después de aplicar 12 V DC. Esta presión puede ser generada por el caudal del líquido.

Cómo controlar una válvula solenoide de agua o líquidos con Arduino Nano

Si la válvula recibe alimentación de una fuente de 12 V, se abrirá. Para controlar la válvula, es necesario usar un relé entre Arduino Nano y la válvula. La válvula solenoide puede ser controlada por Arduino Nano a través del relé.

Si no está familiarizado con los relés (disposición de pines, cómo funcionan, cómo programarlos, etc.), por favor consulte el Tutorial de Arduino Nano - Relé para obtener más información.

Si el módulo MOSFET es nuevo para ti, consulta el tutorial Arduino Nano - MOSFET Module para aprender sus pines y cómo funciona.

Relé vs módulo MOSFET para una válvula solenoide

Relé Módulo MOSFET
Control de la válvula abierta o cerrada (ENCENDIDO/APAGADO) abierta o cerrada (ENCENDIDO/APAGADO)
Ruido el relé hace clic en cada conmutación silencioso, solo la propia válvula hace ruido
Tiempo de conmutación lento, algunos milisegundos muy rápido
Desgaste los contactos se desgastan tras muchos ciclos sin contactos móviles
Alimentación de la válvula CA o CC solo CC
Voltaje de la válvula cualquiera (dentro de su especificación) unos 6V o más
Aislamiento sí, bobina y contactos sí, optoacoplador PC817
Conviene para válvulas de CA, proyectos simples válvulas de 12V CC que se abren y cierran a menudo

No envíes una señal PWM a una válvula solenoide. Necesita plena potencia para abrirse. Para una válvula de 12V CC que conmuta muchas veces al día, el módulo MOSFET es una buena opción. Para una válvula de CA, usa el relé.

Diagrama de Cableado

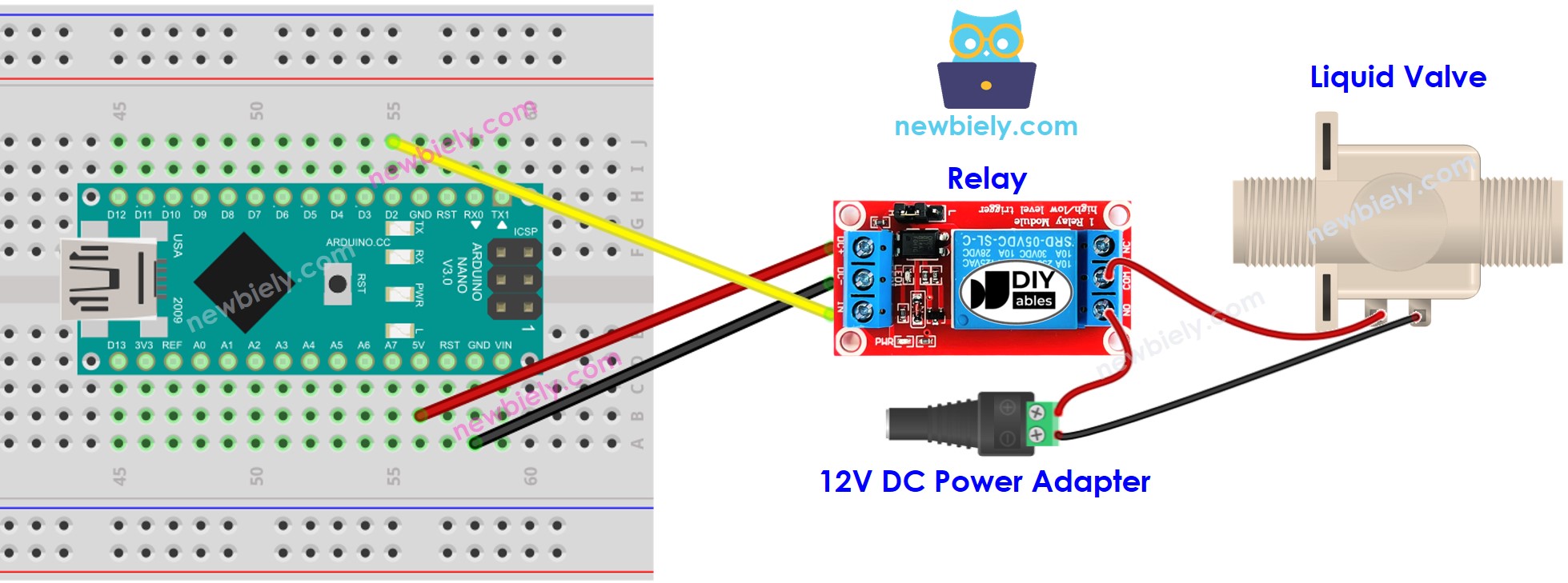

Diagrama de cableado de la válvula de agua para Arduino Nano

This image is created using Fritzing. Click to enlarge image

Si no usa una protoboard, conéctelo así:

Diagrama de cableado de la válvula de agua para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables sueltos son una causa común de errores extraños. Solo conecta el Arduino Nano a una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El diagrama de abajo muestra el mismo cableado con la placa de borneras de tornillo.

Diagrama de cableado de la válvula de agua para Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano para controlar una válvula líquida

El código a continuación enciende la válvula de agua durante cinco segundos y la apaga durante cinco segundos.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-water-liquid-valve */ #define RELAY_PIN 2 // The Arduino Nano pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecte el cable USB al Arduino Nano y a la PC.
  • Abra el Arduino IDE, seleccione la placa y el puerto adecuados.
  • Copie el código y ábralo en el Arduino IDE.
  • Haga clic en el botón Cargar en el Arduino IDE para compilar y cargar el código al Arduino Nano.
  • Mida el caudal de agua.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Cómo controlar la válvula solenoide con el módulo MOSFET

También puedes abrir y cerrar la válvula con un módulo MOSFET en lugar del relé. La válvula sigue funcionando solo con ENCENDIDO/APAGADO, pero la conmutación es silenciosa y no hay contactos que se desgasten.

Ten en cuenta que el relé y el módulo MOSFET no comparten un pin en esta página. El relé está en D2, mientras que el módulo MOSFET está en D9. Por eso cada cableado trae su propio código.

Diagrama de cableado

Diagrama de cableado de la válvula solenoide de Arduino Nano con módulo MOSFET

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado de la válvula solenoide de Arduino Nano con módulo MOSFET (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Desde Hasta
Pin D9 del Arduino Nano pin PWM del módulo MOSFET
GND del Arduino Nano pin GND del módulo MOSFET
+ del adaptador de 12V y + de la válvula + del módulo MOSFET (ambos en este único borne)
− de la válvula LOAD del módulo MOSFET
− del adaptador de 12V − del módulo MOSFET

Los cables jumper sirven para una prueba rápida, pero no para un montaje final. Solo conecta el Arduino Nano a una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de la válvula solenoide de Arduino Nano con módulo MOSFET (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

La válvula tiene una bobina, así que añade un diodo de rueda libre (flyback) (1N4007 o 1N5819) en los terminales de la válvula, con la franja (cátodo) en el + de la válvula.

Código de Arduino Nano

La idea es la misma que en el código del relé: HIGH en D9 abre la válvula durante cinco segundos, y LOW la cierra durante cinco segundos.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-water-liquid-valve */ #define MOSFET_PIN 9 // The Arduino Nano pin D9 connected to the PWM pin of the MOSFET module // The setup function runs once on reset or power-up void setup() { pinMode(MOSFET_PIN, OUTPUT); // set the pin as an output } // The loop function repeats indefinitely void loop() { digitalWrite(MOSFET_PIN, HIGH); // open the valve for 5 seconds delay(5000); digitalWrite(MOSFET_PIN, LOW); // close the valve for 5 seconds delay(5000); }

Una válvula solenoide debe recibir solo ENCENDIDO completo o APAGADO completo, nunca PWM. Por esta razón, aquí no se usa el código de variación gradual del tutorial del módulo MOSFET.

Pasos R\u00e1pidos

  • Conecta el módulo MOSFET y la válvula como se muestra en el diagrama.
  • Conecta el cable USB al Arduino Nano y al PC.
  • Abre el IDE de Arduino y selecciona la placa y el puerto, como se describe en los Quick Steps del relé.
  • Copia el código anterior y súbelo al Arduino Nano.
  • Enchufa el adaptador de 12V. La válvula se abre durante cinco segundos y se cierra durante cinco segundos, y no oirás el clic de un relé.

Consejo: el módulo MOSFET funciona solo con válvulas de CC, y la alimentación de la válvula debe ser de al menos unos 6V. Para una válvula de CA, mantén el relé.
