Arduino Nano - sensor ultrasónico - OLED

Este tutorial te enseña cómo usar Arduino Nano para obtener la distancia de un sensor ultrasónico y mostrarla en una pantalla OLED.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Pantalla OLED I2C SSD1306 128x64
1×Pantalla OLED I2C SSD1306 128x32
1×Sensor Ultrasoníco
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .

Sobre OLED y sensor ultrasónico

Si no estás familiarizado con OLED y con el sensor ultrasónico (incluyendo el pinout, la funcionalidad y la programación), los siguientes tutoriales pueden proporcionarte la información necesaria:

Diagrama de Cableado

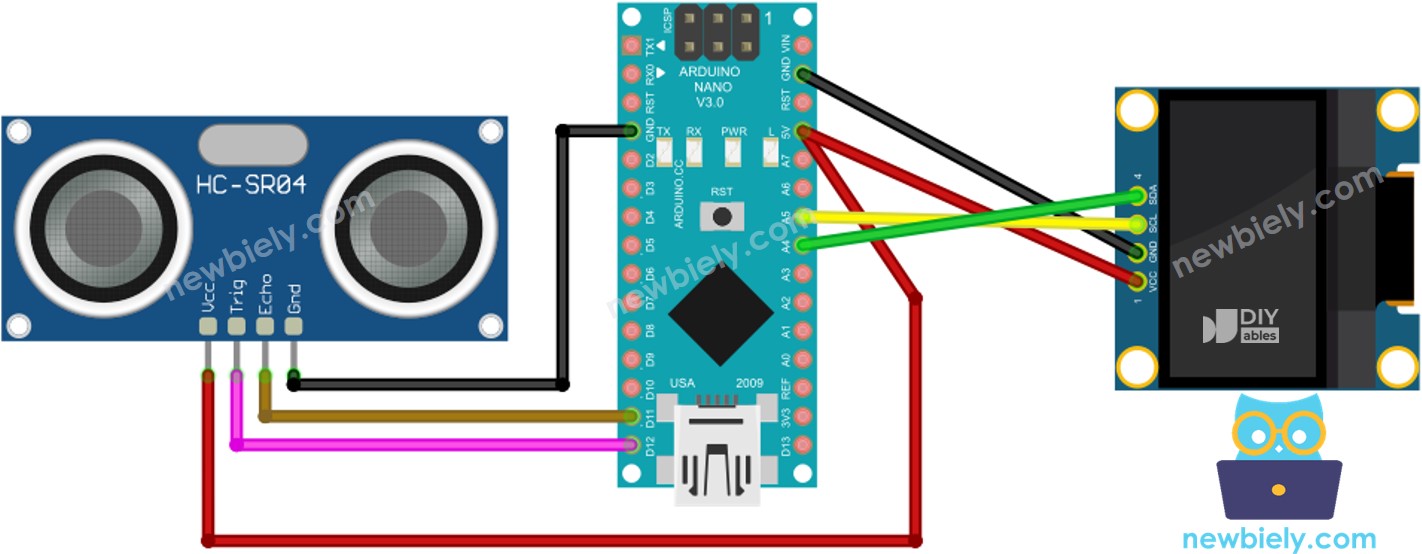

Diagrama de cableado de Arduino Nano, sensor ultrasónico y OLED.

This image is created using Fritzing. Click to enlarge image

Una bornera de tornillo mantiene cada cable bien sujeto, incluso cuando la placa se mueve. Una Placa de Expansión de Terminales de Tornillo para Arduino Nano resuelve esto. Conecta el Arduino Nano a ella y atornilla los cables. El diagrama de abajo muestra el mismo cableado con la placa de borneras de tornillo.

Diagrama de cableado de Arduino Nano, sensor ultrasónico y OLED. (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano - Sensor ultrasónico - OLED

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #define TRIG_PIN 12 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor #define ECHO_PIN 11 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor #define OLED_WIDTH 128 // OLED display width, in pixels #define OLED_HEIGHT 64 // OLED display height, in pixels Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C String distance_str; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display distance_str.reserve(10); // to avoid fragmenting memory when using String } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin long duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance float distance_cm = 0.017 * duration_us; // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); distance_str = String(distance_cm, 2); // two decimal places distance_str += " cm"; Serial.println(distance_str); // print the temperature in Celsius to Serial Monitor oled_display_center(distance_str); // display temperature on OLED } void oled_display_center(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // center the display both horizontally and vertically oled.clearDisplay(); // clear display oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Pasos R\u00e1pidos

  • Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “SSD1306” y localiza la biblioteca SSD1306 proporcionada por Adafruit.
  • Pulsa el botón Instalar para completar la instalación.
Biblioteca OLED para Arduino Nano
  • Se le pedirá que instale dependencias de bibliotecas adicionales.
  • Para instalarlas todas de una vez, haga clic en el botón Instalar todo.
Arduino Nano Adafruit GFX biblioteca de sensores
  • Copia el código y ábrelo con el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para compilar y cargar el código al Arduino Nano.
  • Mueve tu mano frente al sensor.
  • Comprueba el resultado en la pantalla OLED y en el Monitor Serial.

※ Nota:

Este código centrará horizontal y verticalmente el texto en una pantalla OLED. Para obtener más información, consulte Cómo centrar vertical y horizontalmente en OLED.
