Arduino Nano - Potenciómetro y Zumbador Piezoeléctrico
Este tutorial explica cómo usar Arduino Nano y un potenciómetro para controlar un zumbador piezoeléctrico. En detalle:
- Arduino Nano verifica si el valor analógico del potenciómetro es mayor que un umbral y genera sonido en consecuencia
- Arduino Nano verifica si el valor analógico del potenciómetro es menor que un umbral y deja de generar sonido en consecuencia
- Arduino Nano verifica si el voltaje de salida del potenciómetro es mayor que un umbral y genera sonido en consecuencia
- Arduino Nano verifica si el voltaje de salida del potenciómetro es menor que un umbral y deja de generar sonido en consecuencia
- Arduino Nano verifica si el voltaje de salida del potenciómetro es mayor que un umbral y reproduce la melodía de la canción en consecuencia
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del zumbador piezoeléctrico y del potenciómetro
Si no estás familiarizado con el zumbador piezoeléctrico y el potenciómetro (diagrama de pines, cómo funciona, cómo programar ...), puedes encontrar más información en los siguientes tutoriales:

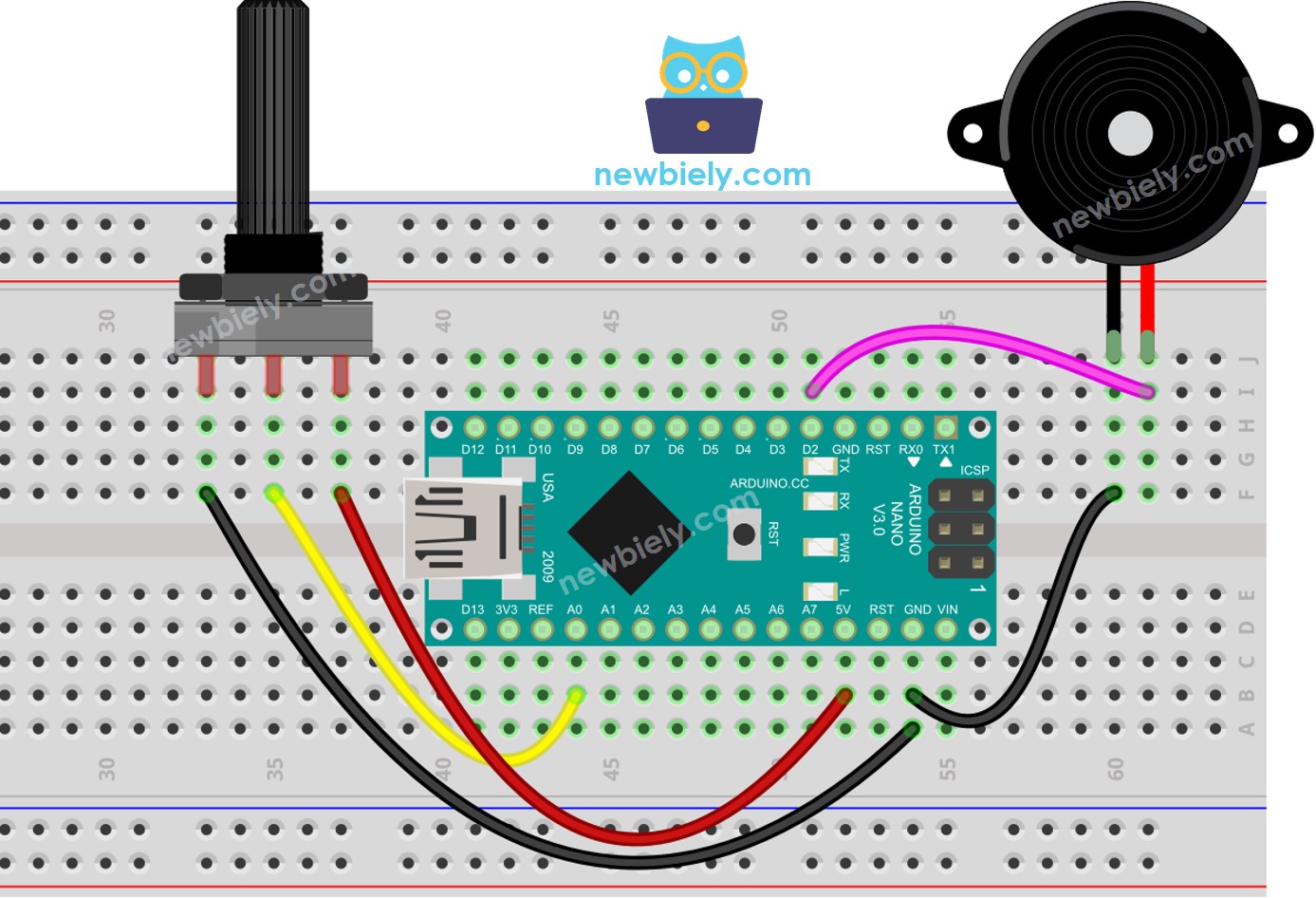

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Código para Arduino Nano - Sonido Simple - Umbral Analógico
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-piezo-buzzer
*/
const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin
const int BUZZER_PIN = 2; // The Arduino Nano pin connected to Buzzer's pin
const int ANALOG_THRESHOLD = 500;
void setup() {
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
if(analog_value > ANALOG_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
}
Pasos R\u00e1pidos
- Conecta el cable USB al Arduino Nano y al PC.
- Inicia el IDE de Arduino, selecciona la placa y el puerto adecuados.
- Pega el código en el IDE y ábrelo.
- Haz clic en el botón Subir para transferir el código al Arduino Nano.
- Gira el potenciómetro.
- Escucha el sonido del zumbador piezoeléctrico.
Explicación del código
¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!
Código de Arduino Nano - Sonido Simple - Umbral de Voltaje
El valor analógico de un potenciómetro se convierte en un valor de voltaje. Luego, este voltaje se compara con un umbral de voltaje, lo que activará el zumbador piezoeléctrico si se supera el umbral.
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-piezo-buzzer
*/
const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin
const int BUZZER_PIN = 2; // The Arduino Nano pin connected to Buzzer's pin
const float VOLTAGE_THRESHOLD = 2.5; // Voltages
void setup() {
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage
if(voltage > VOLTAGE_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
}
float floatMap(float x, float in_min, float in_max, float out_min, float out_max) {
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
Código para Arduino Nano - Melodía - Umbral de voltaje
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-piezo-buzzer
*/
#include "pitches.h"
const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin
const int BUZZER_PIN = 2; // The Arduino Nano pin connected to Buzzer's pin
const float VOLTAGE_THRESHOLD = 2.5; // Voltages
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
}
void loop() {
int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage
if(voltage > VOLTAGE_THRESHOLD)
buzzer(); // play a song
}
float floatMap(float x, float in_min, float in_max, float out_min, float out_max) {
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Pasos R\u00e1pidos
- Copia el código y ábrelo con el IDE de Arduino.
- Crea el archivo pitches.h en el IDE de Arduino haciendo lo siguiente:
- Ya sea haz clic en el botón justo debajo del ícono del monitor serie y elige Nueva pestaña, o usa Ctrl+Shift+N teclas.
- Escribe el nombre del archivo pitches.h y haz clic en el botón Aceptar
- Copie el código a continuación y péguelo en el archivo creado pitches.h.
- Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.
- Gira el potenciómetro.
- Escucha la melodía que sale del zumbador piezoeléctrico.
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Explicación del código
Lee la explicación línea por línea en las líneas de comentario del código fuente!. Examina la descripción línea por línea en los comentarios del código fuente!
※ Nota:
El código anterior utiliza la función delay(). Esto tiene el efecto de bloquear otro código mientras suena la melodía. Para evitar que esto ocurra, se puede usar en su lugar la biblioteca ezBuzzer. Esta biblioteca está diseñada específicamente para permitir que el zumbador emita pitidos o reproduzca una melodía sin bloquear el resto del código.
