Arduino Nano - Sensor táctil - zumbador piezoeléctrico
Este tutorial le explica cómo usar Arduino Nano y un sensor táctil para controlar un zumbador piezoeléctrico. En detalle:
- El Arduino Nano produce un sonido cuando se toca el sensor táctil.
- El Arduino Nano deja de producir un sonido cuando el sensor táctil no está activado.
- El Arduino Nano reproduce una melodía cuando se toca el sensor táctil.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del zumbador piezoeléctrico y del sensor táctil
Si no estás familiarizado con el zumbador piezoeléctrico y el sensor táctil (incluyendo el pinout, la funcionalidad y la programación), los siguientes tutoriales pueden ayudar:

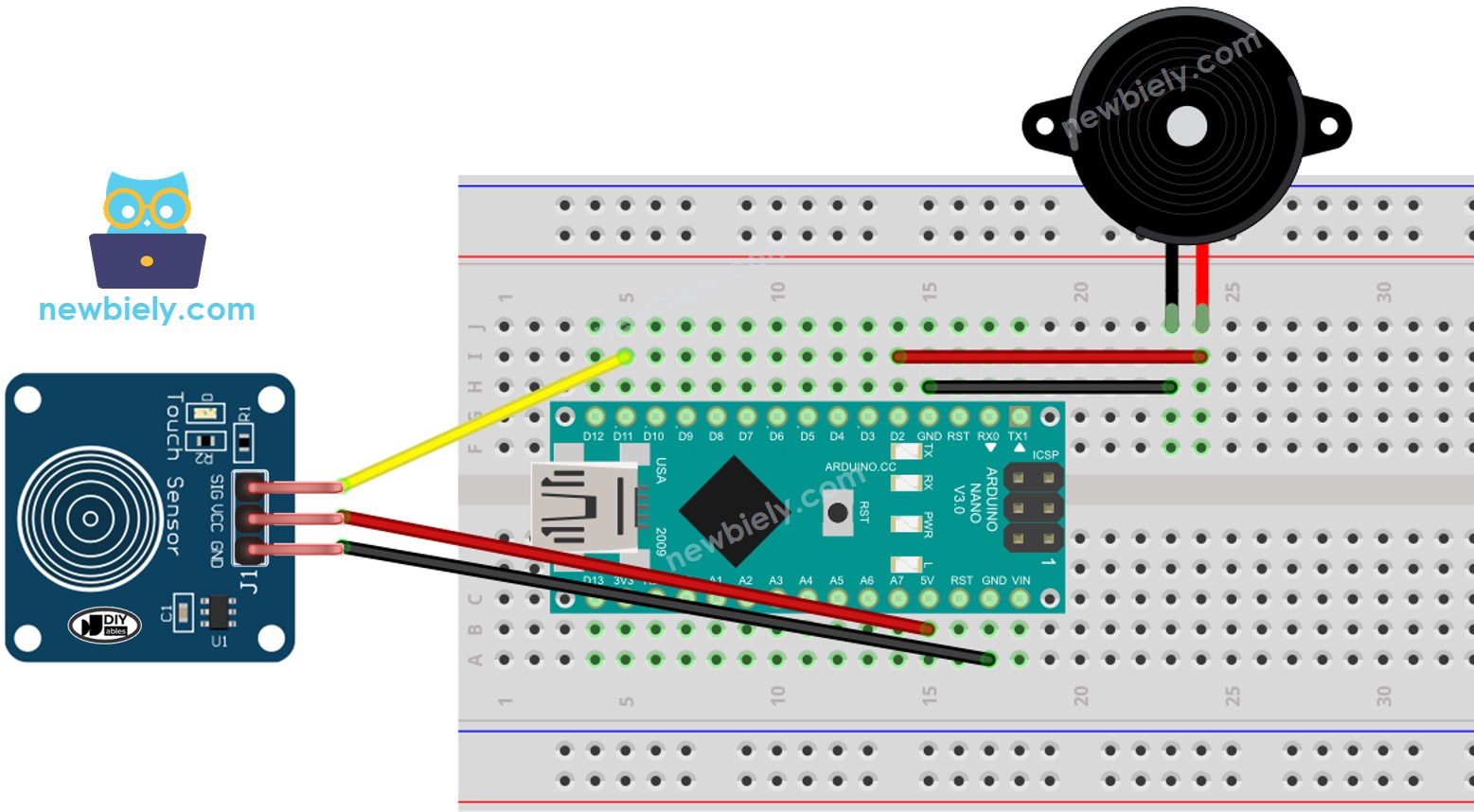

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image
Si no usa una protoboard, conéctelo así:

This image is created using Fritzing. Click to enlarge image
Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. Pon el Arduino Nano sobre una Placa de Expansión de Terminales de Tornillo para Arduino Nano y aprieta cada cable bajo un tornillo. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Código de Arduino Nano - Sonido Simple
Pasos R\u00e1pidos
- Conecta tu Arduino Nano a la computadora mediante un cable USB.
- Abre el IDE de Arduino y selecciona la placa y el puerto adecuados.
- Copia el código proporcionado y ábrelo en el IDE de Arduino.
- Haz clic en el botón Cargar en el IDE de Arduino para compilar y cargar el código al Arduino Nano.
- Coloca tu dedo sobre el sensor táctil y manténlo allí durante varios segundos.
- Escucha el sonido emitido por el zumbador piezoeléctrico.
Explicación del código
Consulta la explicación línea por línea contenida en los comentarios del código fuente.
Código de Arduino Nano - Melodía
Pasos R\u00e1pidos
- Copia el código y ábrelo con el IDE de Arduino.
- Crea el archivo pitches.h en el IDE de Arduino haciendo:
- O pulsa el botón justo debajo del icono del monitor serie y elige Nueva pestaña, o usa las teclas Ctrl+Shift+N.
- Escribe el nombre del archivo pitches.h y haz clic en el botón Aceptar
- Copia el código a continuación y pégalo en el archivo creado pitches.h.
- Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.
- Activa el sensor táctil.
- Escucha la melodía del zumbador piezoeléctrico.


Explicación del código
¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!
※ Nota:
El código anterior utiliza la función delay(). Esto evitará que otro código se ejecute mientras la melodía está sonando. Para evitar esto, se puede utilizar la biblioteca ezBuzzer. Esta biblioteca ha sido diseñada para permitir que el zumbador emita pitidos o reproduzca una melodía sin bloquear el resto del código.
