Arduino Nano - Relé de Potenciómetro

Este tutorial te enseña cómo usar Arduino Nano y un potenciómetro para controlar un relé. En detalle:

Arduino Nano determina si el valor analógico del potenciómetro está por encima o por debajo de un umbral y actúa en consecuencia encendiendo o apagando el relé
Arduino Nano determina si el voltaje de salida del potenciómetro está por encima o por debajo de un umbral y actúa en consecuencia encendiendo o apagando el relé

Al conectar un relé a una bombilla, una tira de LEDs, un motor o un actuador, podemos usar el Arduino Nano y un potenciómetro para regular la bombilla, la tira de LEDs, el motor o el actuador.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	Potentiometer
1	×	Alternatively, 10k Ohm Trimmer Potentiometer
1	×	(Alternativo) Potentiometer Kit
1	×	(Alternativo) Potentiometer Module with Knob
1	×	Relé
1	×	Warning Light Bright Waterproof
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y Potenciómetro

Si no está familiarizado con el relé y el potenciómetro (incluido el pinout, la operación, la programación, etc.), los siguientes tutoriales pueden ayudar:

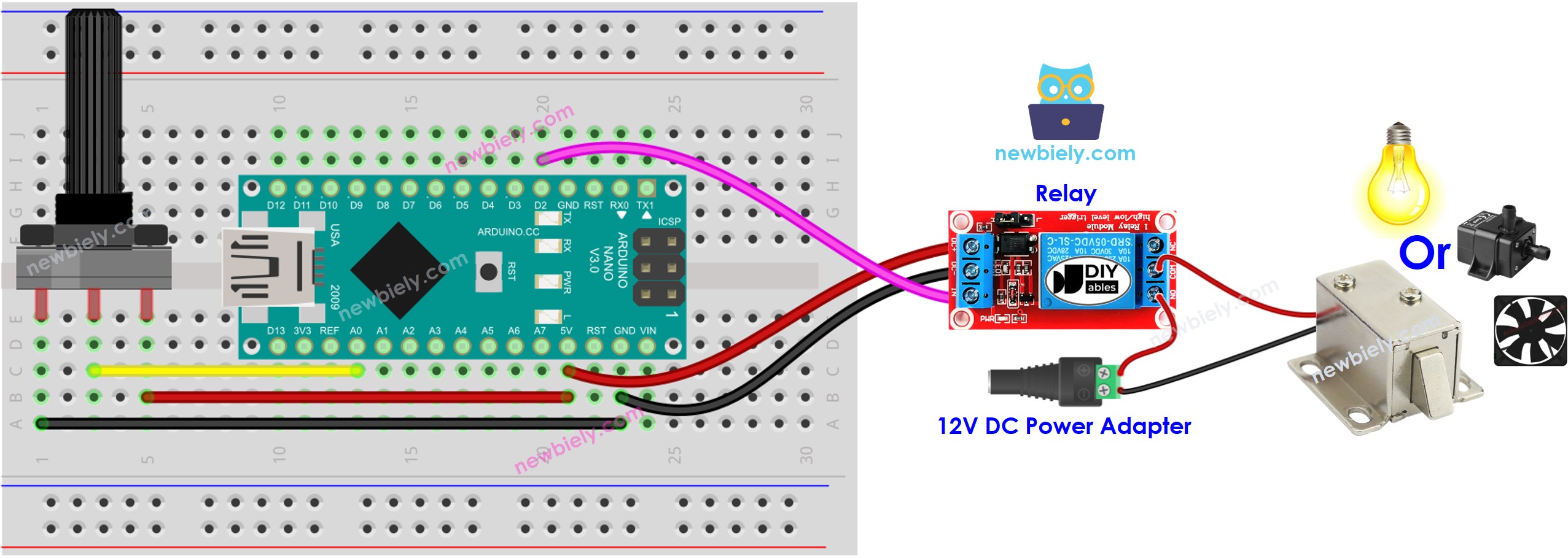

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano - Umbral analógico

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-relay */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Pasos R\u00e1pidos

Conecta tu Arduino Nano a tu computadora usando un cable USB.
Inicia el IDE de Arduino, selecciona la placa y el puerto adecuados.
Copia el código anterior y ábrelo en el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.

Gira el potenciómetro
Verifica el cambio en el estado del relé

Explicación del código

¡Revisa la explicación línea por línea contenida en los comentarios del código fuente!

Código de Arduino Nano - Umbral de voltaje

El valor analógico de un potenciómetro se convierte en un valor de voltaje. Este voltaje se compara con un umbral de voltaje. Si el voltaje es mayor o igual que el umbral, se activa el relé.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-relay */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
