Arduino Nano - tira de LEDs WS2812B

La tira de LEDs WS2812B RGB es una línea de LEDs en la que el color y el brillo de cada LED pueden ajustarse de forma independiente. Este tutorial te enseña cómo usar un Arduino Nano para controlar la tira de LEDs WS2812B RGB. En detalle, aprenderemos:

Todos los LEDs de la tira pueden controlarse con solo un pin digital del Arduino Nano.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables ATMEGA328P Nano Development Board
1×Cable USB A a Mini-B
1×WS2812B RGB Tira LED
1×1000uF Capacitor
1×470Ω Resistor
1×Adaptador de Corriente 5V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la tira de LEDs RGB WS2812B

Pinout de la tira LED WS2812B

La tira de LEDs RGB WS2812B tiene tres pines:

  • Pin GND: debe conectarse a GND (0V)
  • Pin VCC: debe conectarse a 5 V de una fuente de alimentación externa
  • Pin Din: es el pin que recibe la señal de control y debe conectarse al pin digital de un Arduino Nano.
Pinout del WS2812B

※ Nota:

El orden de los pines puede diferir entre fabricantes. Es imperativo usar siempre las etiquetas impresas en la tira LED.

Diagrama de Cableado

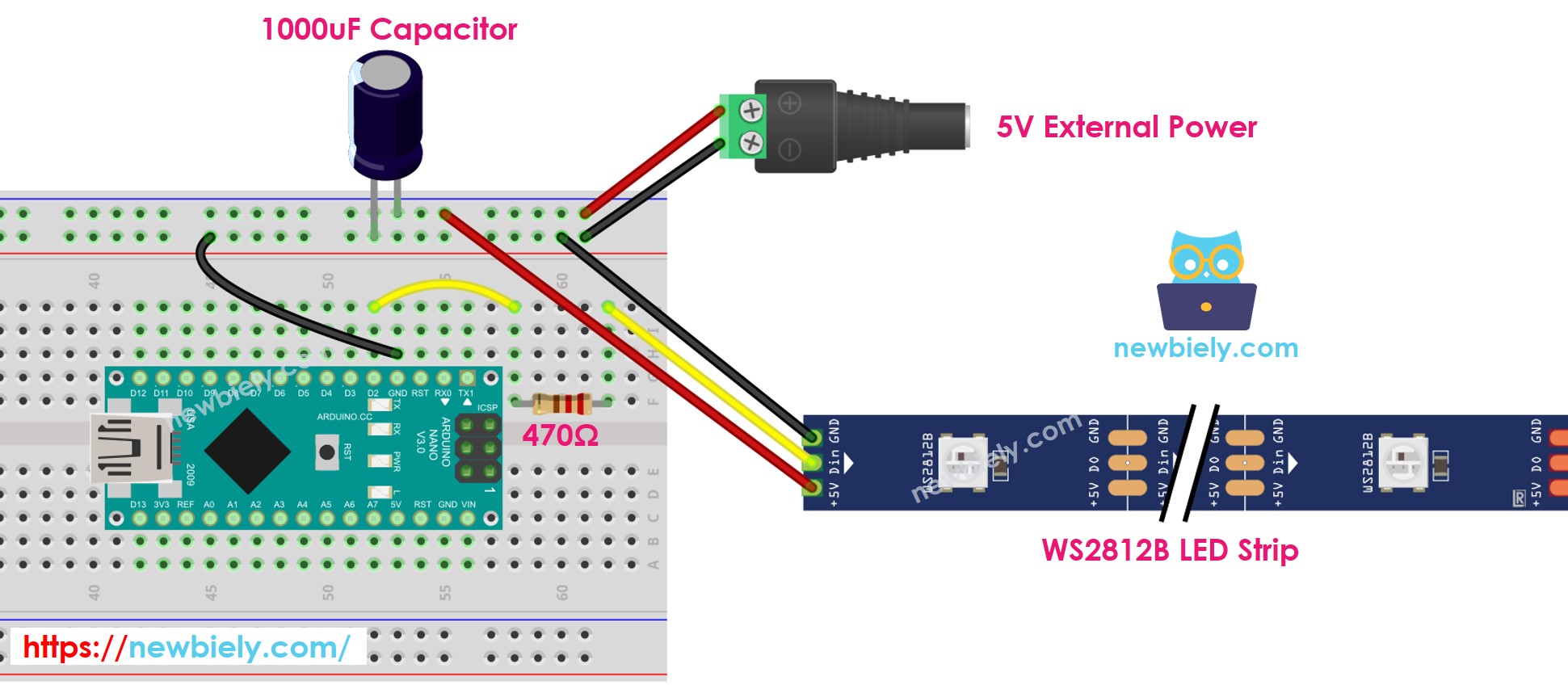

Diagrama de cableado de la tira de LEDs RGB WS2812B para Arduino Nano

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Cómo programar para la tira de LEDs RGB WS2812B

Hay dos bibliotecas que se pueden usar para controlar la tira de LEDs WS2812B:

  • Biblioteca Adafruit NeoPixel.
  • Biblioteca FastLED.

Este tutorial utilizará la biblioteca Adafruit NeoPixel.

  • Crear un objeto WS2812B.
#define PIN_WS2812B 2 // Arduino Nano pin that connects to WS2812B #define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
  • Inicializa WS2812B.
WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED)
  • Especifica el color de cada LED individual (conocido como píxel).
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0));
  • Ajusta el brillo de toda la tira.
WS2812B.setBrightness(100); // a value from 0 to 255

※ Nota:

  • WS2812B.setBrightness() se utiliza para ajustar el brillo de todos los píxeles de la tira de LEDs. Para establecer el brillo de cada píxel individual, podemos escalar los valores de color (R, G, B) con la misma proporción.
  • Los valores establecidos por WS2812B.setBrightness() y WS2812B.setPixelColor() solo se aplicarán cuando se llame a WS2812B.show().

Código de Arduino Nano

El código a continuación realiza las siguientes secuencias:

  • Pinta los píxeles de verde uno por uno con un retardo entre cada píxel
  • Apaga todos los píxeles durante dos segundos
  • Enciende todos los píxeles en rojo durante dos segundos
  • Repite este proceso indefinidamente
/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ws2812b-led-strip */ #include <Adafruit_NeoPixel.h> #define PIN_WS2812B 2 // The Arduino Nano pin that connects to WS2812B #define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800); void setup() { WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED) } void loop() { WS2812B.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called // turn pixels to green one by one with delay between each pixel for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel WS2812B.setPixelColor(pixel, WS2812B.Color(0, 255, 0)); // it only takes effect if pixels.show() is called WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(DELAY_INTERVAL); // pause between each pixel } // turn off all pixels for two seconds WS2812B.clear(); WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(2000); // off time // turn on all pixels to red at the same time for two seconds for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0)); // it only takes effect if pixels.show() is called } WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(2000); // on time // turn off all pixels for one seconds WS2812B.clear(); WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(2000); // off time }

Pasos R\u00e1pidos

  • Haz clic en el icono de Bibliotecas en la barra lateral izquierda del IDE de Arduino.
  • Busca “Adafruit NeoPixel” y localiza la biblioteca NeoPixel de Adafruit.
  • Luego, presiona el botón Instalar para instalar la biblioteca NeoPixel.
Biblioteca ws2812b para Arduino Nano
  • Copia el código y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
  • Observa el efecto LED.

※ Nota:

Para cualquier efecto LED intrincado, ofrecemos un servicio de programación pagado
