Arduino Nano - RS232

En este tutorial, profundizaremos en la comunicación RS232 con ESP8266. Los puntos clave incluyen:

El tutorial cubre tanto el Serial de hardware como el SoftwareSerial, proporcionando una guía integral para la interacción entre ESP8266 y RS232.

Arduino Nano - RS232

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Módulo TTL a RS232
1×(Alternativo) MAX3232 RS232 to TTL Module
1×Cables Puente
1×(Opcional) USB to RS232 Cable
1×(Opcional) USB to RS232 Converter
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del Módulo TTL a RS232

Cuando haces cosas en serie con el ESP8266 usando Serial.print(), Serial.read(), Serial.write(), etc., el ESP8266 envía datos a través del pin TX y recibe datos en el pin RX. Ahora, esas señales en TX y RX son de nivel TTL, lo cual no viaja muy lejos. Así que, si quieres hacer comunicaciones en serie a larga distancia, tienes que convertir esas señales TTL a RS232, RS485 o RS422.

Conecta el módulo TTL a RS-232. Toma la señal TTL y la convierte en RS-232, y también puede hacer lo contrario. Muy fácil.

Disposición de pines

El módulo RS232 a TTL tiene dos interfaces:

  • La interfaz TTL (conectada al Arduino Nano) incluye 4 pines
    • Pin VCC: pin de alimentación, debe conectarse a VCC (5V/3.3V)
    • Pin GND: pin de alimentación, debe conectarse a GND (0V)
    • Pin RXD: pin de datos, debe conectarse a un pin RX del Arduino Nano
    • Pin TXD: pin de datos, debe conectarse a un pin TX del Arduino Nano
  • La interfaz RS232: conector DB9 hembra D-Sub, conéctalo al dispositivo serie
Diagrama de pines RS-232

Diagrama de Cableado

  • Diagrama de cableado si se utiliza el puerto serie de hardware

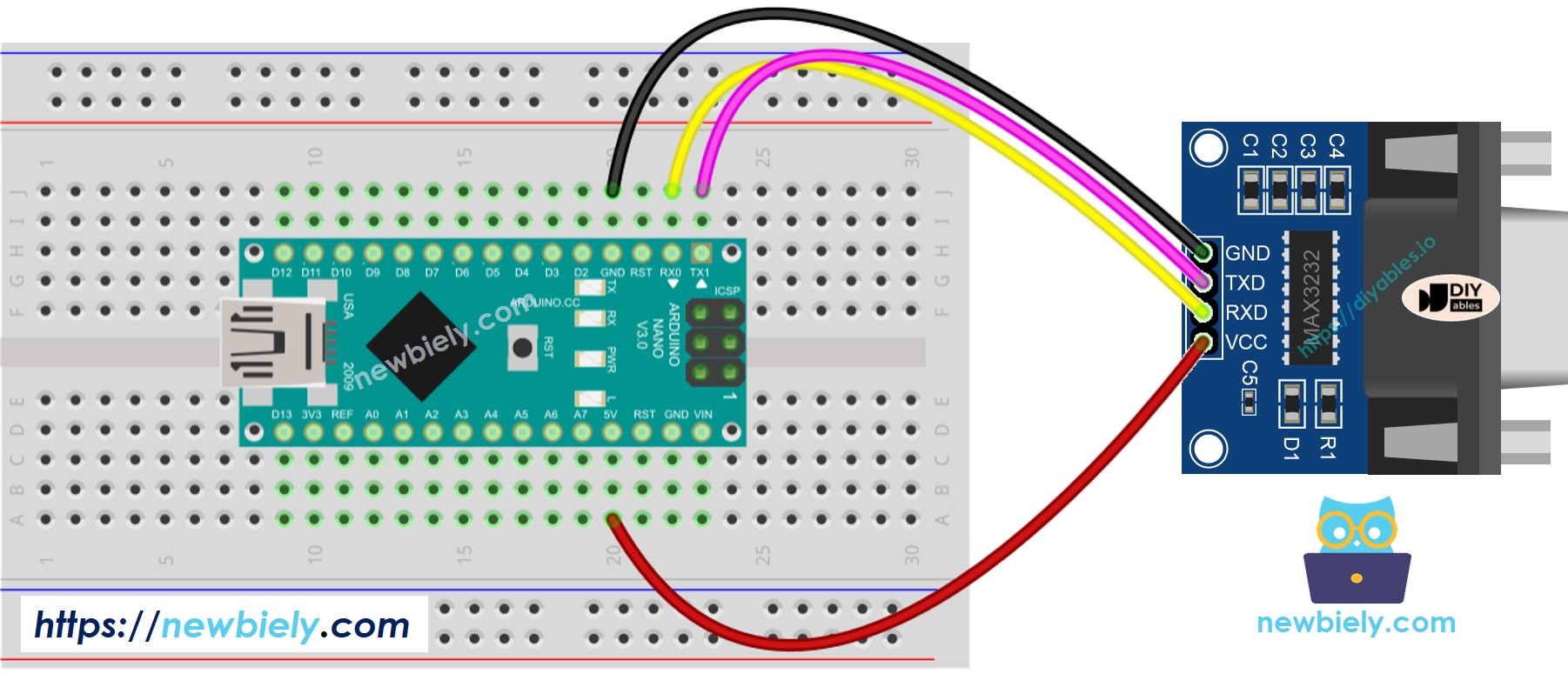

Diagrama de cableado de Arduino Nano TTL a RS232

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado de Arduino Nano TTL a RS232 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables jumper sirven para una prueba rápida, pero no para un montaje final. El Arduino Nano encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Aquí está el mismo circuito cableado con la placa de borneras de tornillo:

Diagrama de cableado de Arduino Nano TTL a RS232 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

  • Diagrama de cableado si se utiliza software serial

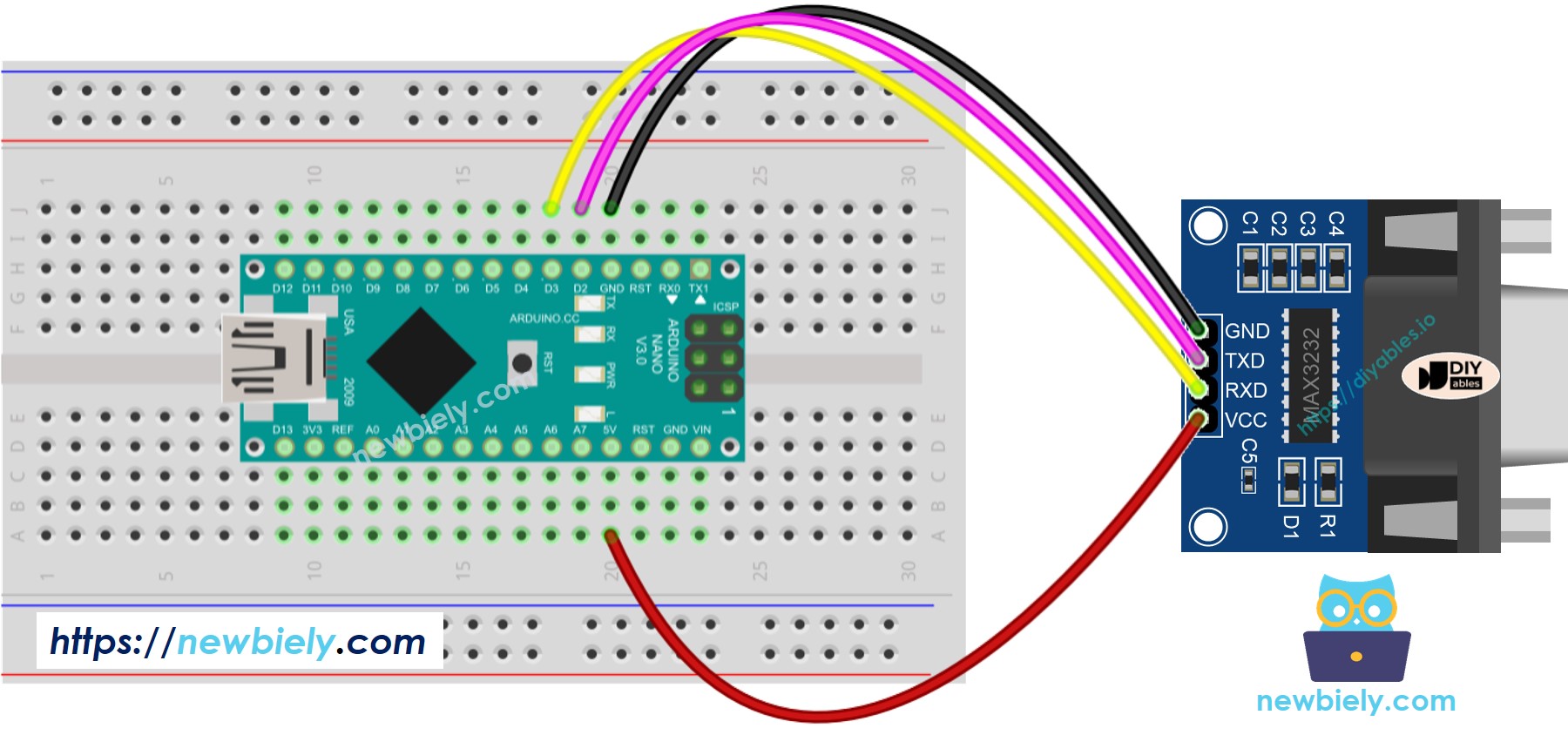

Diagrama de cableado RS-232 a TTL para Arduino Nano

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado RS-232 a TTL para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables jumper sirven para una prueba rápida, pero no para un montaje final. El Arduino Nano encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Así se ve con la placa de borneras de tornillo:

Diagrama de cableado RS-232 a TTL para Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Cómo programar Arduino Nano para usar el módulo RS232

  • Inicializa la interfaz serial:
Serial.begin(9600);
  • Si usas SoftwareSerial, necesitas incluir la biblioteca y declarar un objeto SoftwareSerial:
#include <SoftwareSerial.h> // Define the SoftwareSerial objects and their pins SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6

Código de Arduino Nano para Serial de Hardware

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-rs232 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

Arduino Nano Código para Serial por software

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-rs232 */ #include <SoftwareSerial.h> // define the SoftwareSerial object and their pins SoftwareSerial SoftSerial(3, 2); // RX: 3, TX: 2 void setup() { // start communication with baud rate 9600 SoftSerial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on SoftSerial if (SoftSerial.available()) { char data = SoftSerial.read(); // read the received character SoftSerial.print(data); // echo back to data to the sender } }

Pruebas

Puedes hacer una prueba enviando datos desde tu PC al Arduino Nano vía RS232 y viceversa. Para hacerlo, sigue los pasos a continuación:

  • Conecta el Arduino Nano a tu PC mediante un cable RS232 a USB como se indica a continuación:

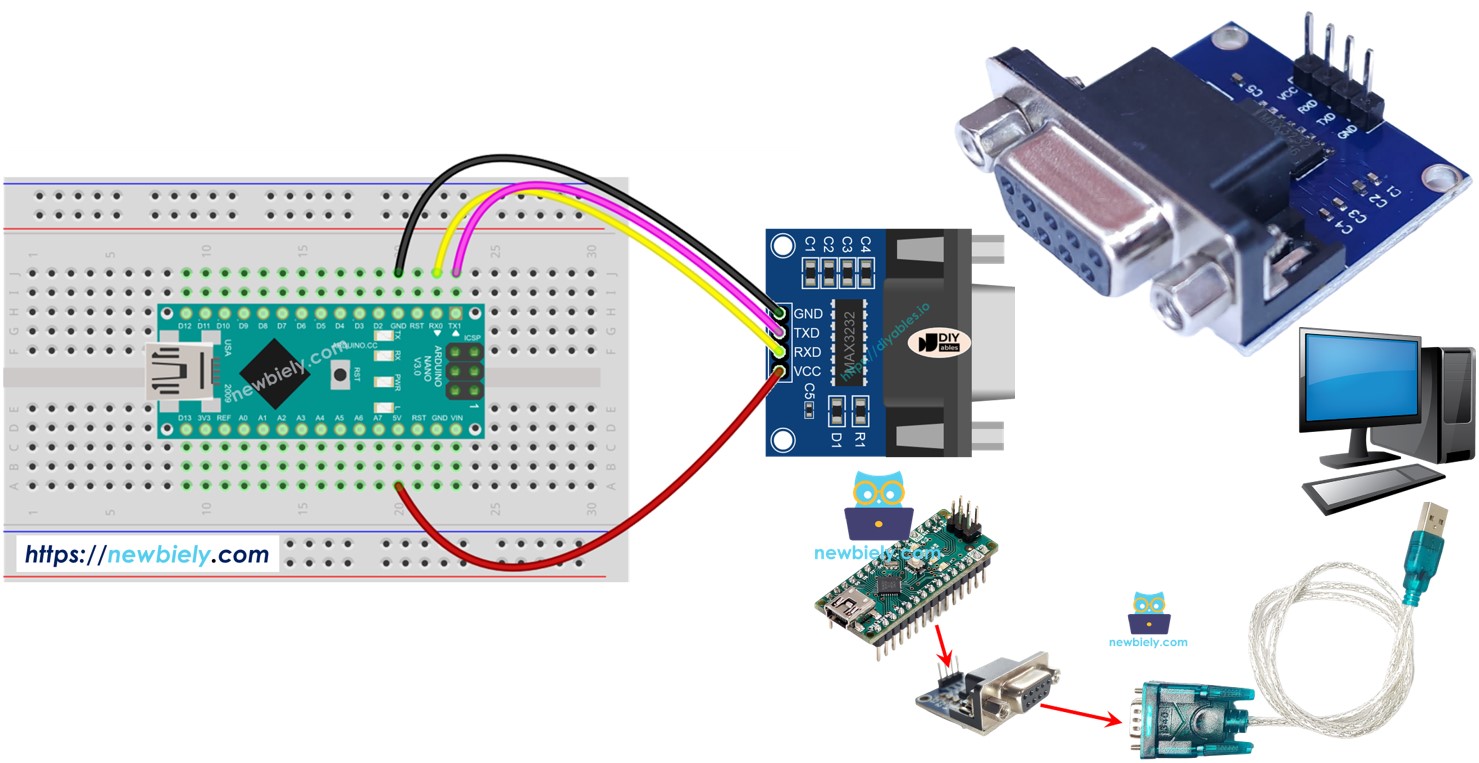

Comunicación RS232 entre Arduino Nano y PC
  • Instale un programa de terminal serie como Tera Term o PuTTY
  • Abra el programa de terminal serie y configure los parámetros seriales (puerto COM, tasa de baudios...)
  • Escriba algunos datos desde el terminal serie para enviarlos al Arduino Nano.
  • Si tiene éxito, verá los datos devueltos en el terminal serie.
