Arduino Nano - Reproductor de MP3

Este tutorial explica cómo hacer un reproductor de MP3 usando Arduino Nano, un módulo reproductor MP3, una tarjeta micro SD y un altavoz. Los archivos MP3 (música o audio grabado) están almacenados en la tarjeta micro SD. Luego, Arduino Nano puede controlar el módulo reproductor MP3 para leer una canción seleccionada desde la tarjeta SD, convertirla en una señal de audio y enviar la señal al altavoz. En detalle, aprenderemos:

Luego, puedes modificar el código para añadir un potenciómetro o un codificador rotatorio para cambiar el volumen.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables ATMEGA328P Nano Development Board
1×Cable USB A a Mini-B
1×Módulo Reproductor MP3 Serial
1×Tarjeta Micro SD
1×Altavoz Aux 3.5mm
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo reproductor MP3 en serie y del altavoz

Pinout del módulo de reproductor MP3 serial

Un módulo reproductor de MP3 en serie tiene tres interfaces:

  • La interfaz para Arduino Nano incluye 4 pines:
    • Pin RX: pin de datos, debe conectarse al pin TX del Arduino Nano (Serial Hardware o Software)
    • Pin TX: pin de datos, debe conectarse al pin RX del Arduino Nano (Serial Hardware o Software)
    • Pin VCC: pin de alimentación, debe conectarse a VCC (5V)
    • Pin GND: pin de alimentación, debe conectarse a GND (0V)
  • La interfaz para el altavoz es un conector hembra de salida Aux de 3,5 mm.
  • La interfaz para la tarjeta microSD es una ranura para tarjeta microSD en la parte trasera del módulo.
Pinout del módulo reproductor MP3 por puerto serie
image source: diyables.io

Pinout del altavoz

Un altavoz suele tener dos interfaces:

  • Interfaz de señal de audio: es un conector macho AUX de 3,5 mm que se conecta al módulo reproductor de MP3
  • Interfaz de alimentación: puede ser USB, adaptador de corriente de 5 V o cualquier otra interfaz de alimentación

Cómo funciona

Lo que necesitamos preparar:

  • Almacene previamente una lista de canciones o audio grabado que deseamos reproducir en la tarjeta microSD.
  • Inserte la tarjeta microSD en el módulo reproductor de MP3.
  • Conecte el módulo reproductor de MP3 al Arduino Nano.
  • Conecte el altavoz al módulo reproductor de MP3 a un
  • Conecte el altavoz a una fuente de alimentación.

Cada archivo MP3 almacenado en la tarjeta microSD tendrá un índice. El índice es el orden de las canciones almacenadas, comenzando desde cero.

Entonces podemos programar Arduino Nano para enviar un comando al módulo reproductor de MP3. Admite los siguientes comandos:

  • Reproducir
  • Pausar
  • Reproducir siguiente
  • Reproducir anterior
  • Cambiar volumen

Cuando el módulo reproductor de MP3 lee el archivo MP3 desde la tarjeta micro SD, convierte los archivos MP3 en una señal de audio y transmite la señal de audio al altavoz a través de la interfaz auxiliar de 3,5 mm.

Diagrama de Cableado

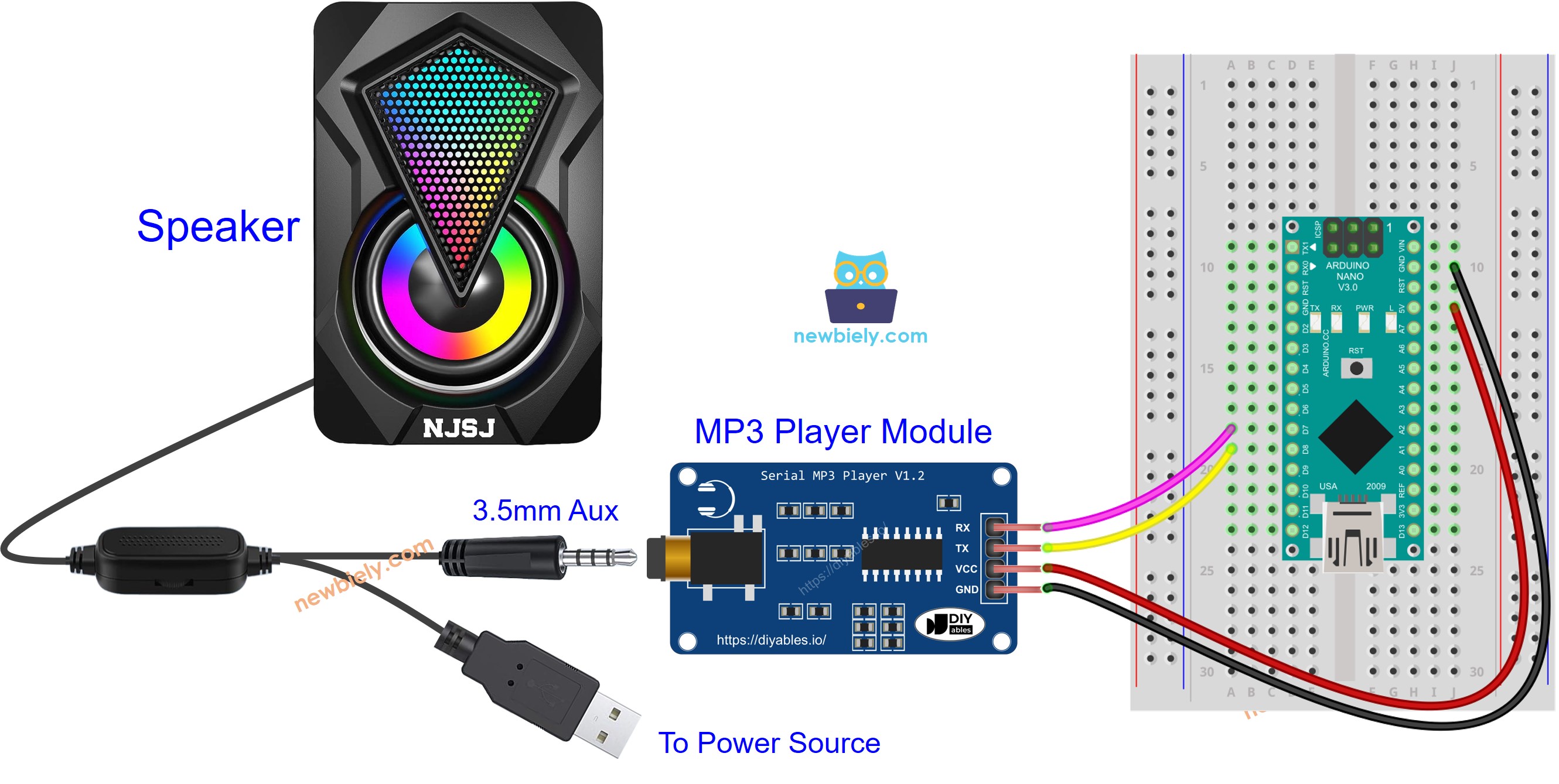

Diagrama de cableado del módulo reproductor MP3 para Arduino Nano

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano - Reproducir Música

El código que se muestra a continuación reproduce la primera canción almacenada en la tarjeta microSD.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-mp3-player */ #include <SoftwareSerial.h> #define CMD_PLAY_NEXT 0x01 #define CMD_PLAY_PREV 0x02 #define CMD_PLAY_W_INDEX 0x03 #define CMD_SET_VOLUME 0x06 #define CMD_SEL_DEV 0x09 #define CMD_PLAY_W_VOL 0x22 #define CMD_PLAY 0x0D #define CMD_PAUSE 0x0E #define CMD_SINGLE_CYCLE 0x19 #define DEV_TF 0x02 #define SINGLE_CYCLE_ON 0x00 #define SINGLE_CYCLE_OFF 0x01 #define ARDUINO_RX 8 // Arduino Nano Pin connected to the TX of the Serial MP3 Player module #define ARDUINO_TX 7 // Arduino Nano Pin connected to the RX of the Serial MP3 Player module SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX); void setup() { Serial.begin(9600); mp3.begin(9600); delay(500); // wait chip initialization is complete mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card delay(200); // wait for 200ms mp3_command(CMD_PLAY, 0x0000); // Play mp3 //mp3_command(CMD_PAUSE, 0x0000); // Pause mp3 //mp3_command(CMD_PLAY_NEXT, 0x0000); // Play next mp3 //mp3_command(CMD_PLAY_PREV, 0x0000); // Play previous mp3 //mp3_command(CMD_SET_VOLUME, 30); // Change volume to 30 } void loop() { } void mp3_command(int8_t command, int16_t dat) { int8_t frame[8] = { 0 }; frame[0] = 0x7e; // starting byte frame[1] = 0xff; // version frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte frame[3] = command; // frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback frame[5] = (int8_t)(dat >> 8); // data high byte frame[6] = (int8_t)(dat); // data low byte frame[7] = 0xef; // ending byte for (uint8_t i = 0; i < 8; i++) { mp3.write(frame[i]); } }

Pasos R\u00e1pidos

  • Siga las instrucciones en el Cómo funciona
  • Copie el código anterior y ábralo con Arduino IDE
  • Haga clic en el botón Subir en Arduino IDE para cargar el código en Arduino Nano
  • Disfrute de la música

Código de Arduino Nano - Reproducir música con botones de control

El código a continuación es una mejora del código anterior. Añade cuatro botones para que puedas interactuar con un reproductor de MP3.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-mp3-player */ #include <SoftwareSerial.h> #include <ezButton.h> #define CMD_PLAY_NEXT 0x01 #define CMD_PLAY_PREV 0x02 #define CMD_PLAY_W_INDEX 0x03 #define CMD_SET_VOLUME 0x06 #define CMD_SEL_DEV 0x09 #define CMD_PLAY_W_VOL 0x22 #define CMD_PLAY 0x0D #define CMD_PAUSE 0x0E #define CMD_SINGLE_CYCLE 0x19 #define DEV_TF 0x02 #define SINGLE_CYCLE_ON 0x00 #define SINGLE_CYCLE_OFF 0x01 #define ARDUINO_RX 8 // Arduino Nano Pin connected to the TX of the Serial MP3 Player module #define ARDUINO_TX 7 // Arduino Nano Pin connected to the RX of the Serial MP3 Player module SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX); ezButton button_play(2); // create ezButton object for pin 2 ezButton button_pause(3); // create ezButton object for pin 3 ezButton button_next(4); // create ezButton object for pin 4 ezButton button_prev(5); // create ezButton object for pin 5 void setup() { Serial.begin(9600); mp3.begin(9600); delay(500); // wait chip initialization is complete mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card delay(200); // wait for 200ms button_play.setDebounceTime(50); // set debounce time to 50 milliseconds button_pause.setDebounceTime(50); // set debounce time to 50 milliseconds button_next.setDebounceTime(50); // set debounce time to 50 milliseconds button_prev.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { button_play.loop(); // MUST call the loop() function first button_pause.loop(); // MUST call the loop() function first button_next.loop(); // MUST call the loop() function first button_prev.loop(); // MUST call the loop() function first if (button_play.isPressed()) { Serial.println("Play mp3"); mp3_command(CMD_PLAY, 0x0000); } if (button_pause.isPressed()) { Serial.println("Pause mp3"); mp3_command(CMD_PAUSE, 0x0000); } if (button_next.isPressed()) { Serial.println("Play next mp3"); mp3_command(CMD_PLAY_NEXT, 0x0000); } if (button_prev.isPressed()) { Serial.println("Play previous mp3"); mp3_command(CMD_PLAY_PREV, 0x0000); } } void mp3_command(int8_t command, int16_t dat) { int8_t frame[8] = { 0 }; frame[0] = 0x7e; // starting byte frame[1] = 0xff; // version frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte frame[3] = command; // frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback frame[5] = (int8_t)(dat >> 8); // data high byte frame[6] = (int8_t)(dat); // data low byte frame[7] = 0xef; // ending byte for (uint8_t i = 0; i < 8; i++) { mp3.write(frame[i]); } }

El diagrama de cableado para el código anterior:

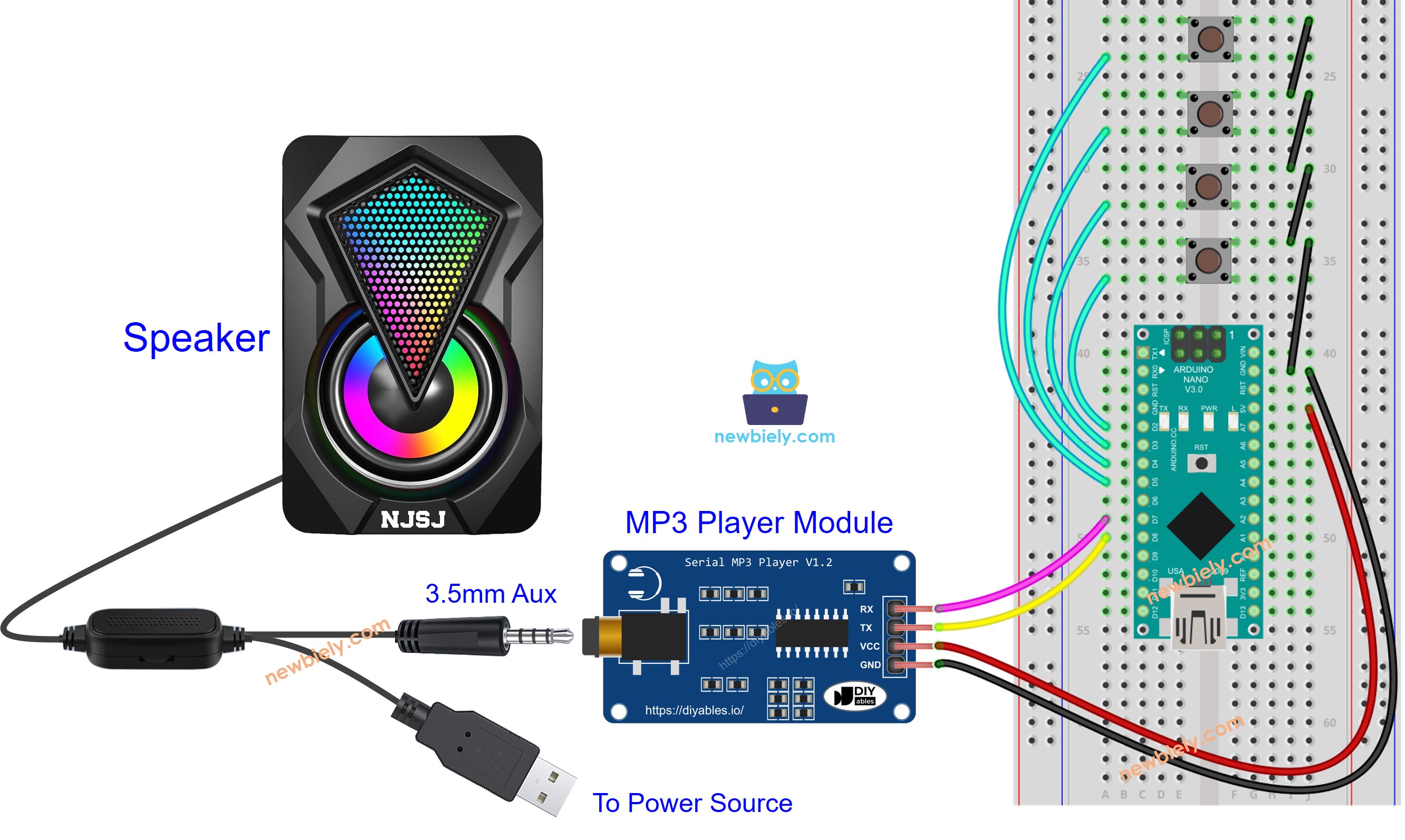

Diagrama de cableado para Arduino Nano, reproductor MP3 y altavoz

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Ahora puedes modificar los proyectos para añadir más funciones, por ejemplo:
