Arduino Nano - Matriz LED Bluetooth
Este tutorial explica cómo usar Arduino Nano para controlar una matriz de LEDs con un teléfono inteligente a través de Bluetooth o BLE.
Tendremos la opción de elegir entre dos módulos diferentes: HC-05 para Bluetooth clásico (Bluetooth 2.0) y HM-10 para Bluetooth de baja energía (BLE, Bluetooth 4.0). El tutorial proporcionará instrucciones paso a paso para ambos módulos con Arduino Nano.
Para enviar mensajes desde el teléfono inteligente al Arduino Nano, usaremos la Bluetooth Serial Monitor App. Una vez que el mensaje sea recibido por Arduino Nano, se mostrará en la pantalla de la matriz LED.
En detalle, aprenderemos:
- Cómo conectar la pantalla de matriz LED y el módulo Bluetooth clásico HC-05 (Bluetooth 2.0) al Arduino Nano.
- Cómo conectar la pantalla de matriz LED y el módulo HM-10 Bluetooth Low Energy (BLE, Bluetooth 4.0) al Arduino Nano.
- Cómo programar Arduino Nano para recibir texto desde el teléfono inteligente vía Bluetooth o BLE y mostrarlo en la matriz LED.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de la pantalla de matriz LED y el módulo Bluetooth
Antes de comenzar este tutorial, se recomienda que tenga una comprensión general de las pantallas de matriz LED y de los módulos Bluetooth, incluyendo sus pines, cómo funcionan y cómo programarlos. Si no está familiarizado con estos conceptos, por favor eche un vistazo a los siguientes tutoriales para obtener más información:
- Arduino Nano - LED Matrix Display tutorial
- Arduino Nano - Bluetooth tutorial
- Arduino Nano - BLE tutorial
Diagrama de Cableado

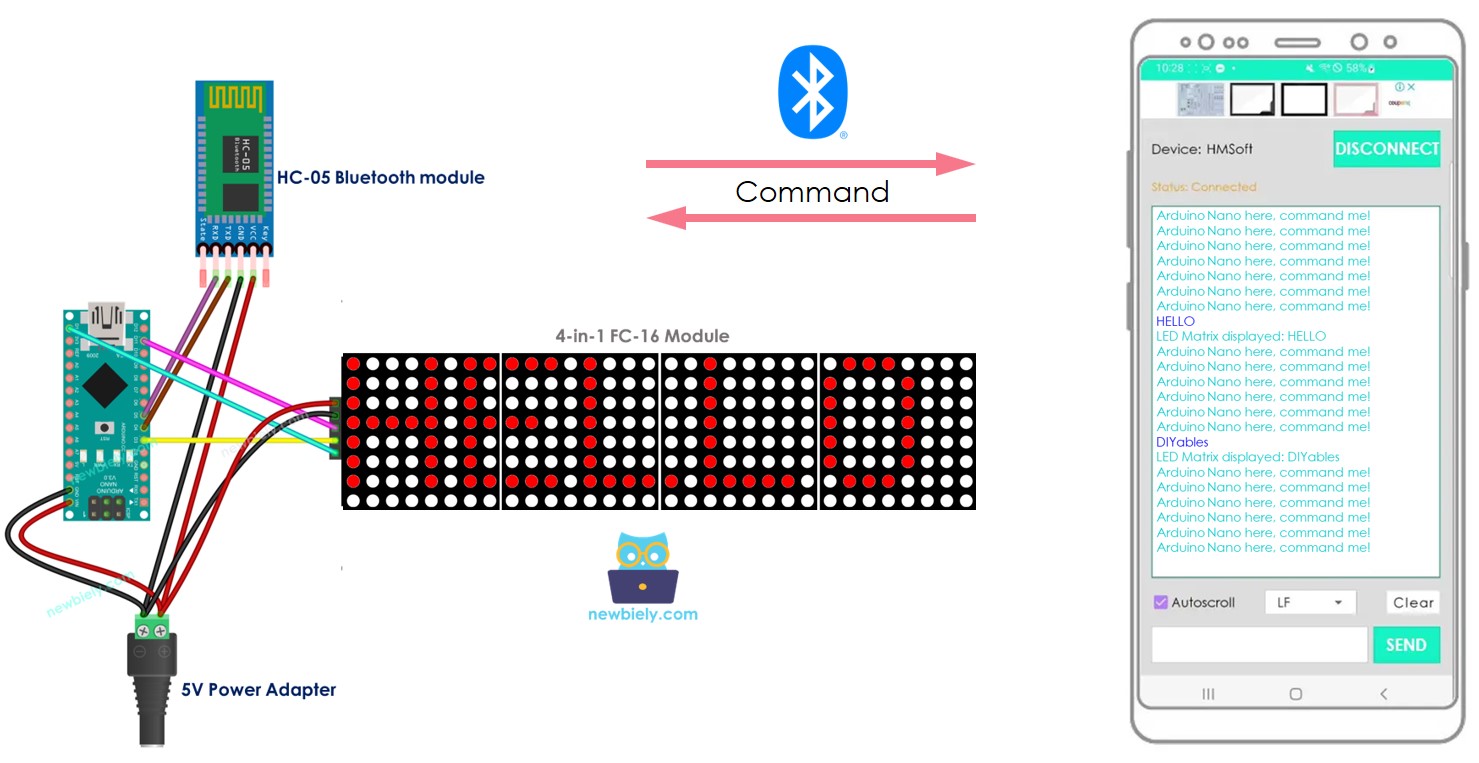

- Para controlar la pantalla de la matriz LED a través de Bluetooth clásico, puedes usar el módulo Bluetooth HC-05 y conectarlo al Arduino Nano de acuerdo con el diagrama de cableado que se muestra a continuación:
This image is created using Fritzing. Click to enlarge image

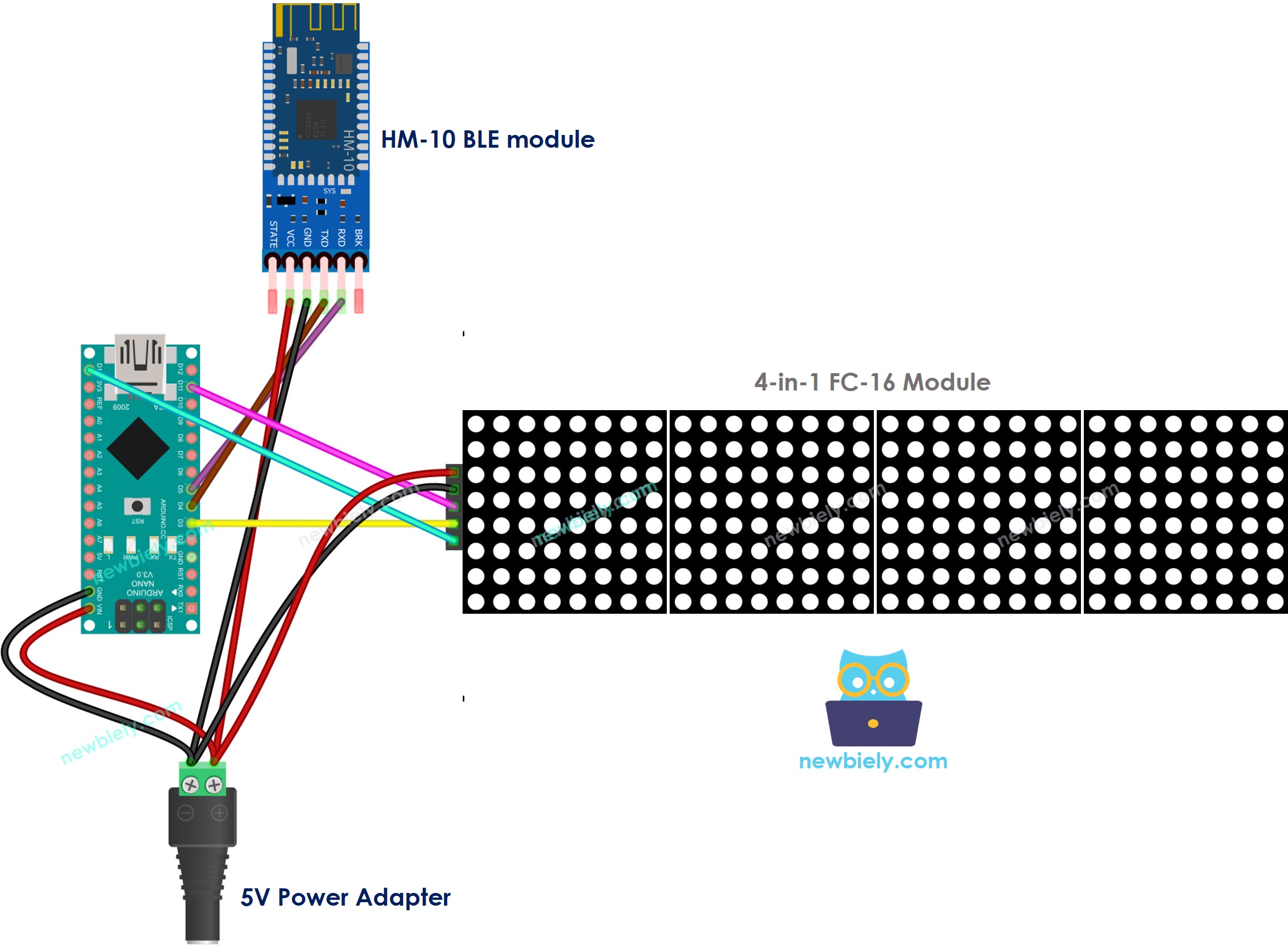

- Para controlar la pantalla de matriz LED mediante BLE, el módulo Bluetooth HM-10 debe estar conectado al Arduino Nano según el diagrama de cableado que se muestra a continuación:
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Código de Arduino Nano - controla la matriz de LEDs a través de Bluetooth/BLE
El código puede usarse con los módulos HC-10 Bluetooth y HM-10 BLE. No se requieren cambios.
Pasos R\u00e1pidos
- Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca la “MD_Parola” y localiza la librería MD_Parola.
- Luego, haz clic en el botón Instalar.
- Se le pedirá que instale la biblioteca “MD_MAX72XX”
- Haz clic en el botón Instalar todo para instalar la dependencia.
- Descarga la Bluetooth Serial Monitor App en tu teléfono inteligente.
- Toma el código proporcionado y ábrelo con el Arduino IDE. Sube el código a tu Arduino Nano. Si tienes problemas para subir el código, intenta desconectar los pines TX y RX del módulo Bluetooth, subir el código, y luego volver a conectar los pines RX/TX.
- Inicia la aplicación Bluetooth Serial Monitor en tu teléfono inteligente.
- Elige Bluetooth Clásico o BLE, según el módulo que estés utilizando.
- Conecta la aplicación Bluetooth al módulo HC-05 o al módulo HM-10 BLE.

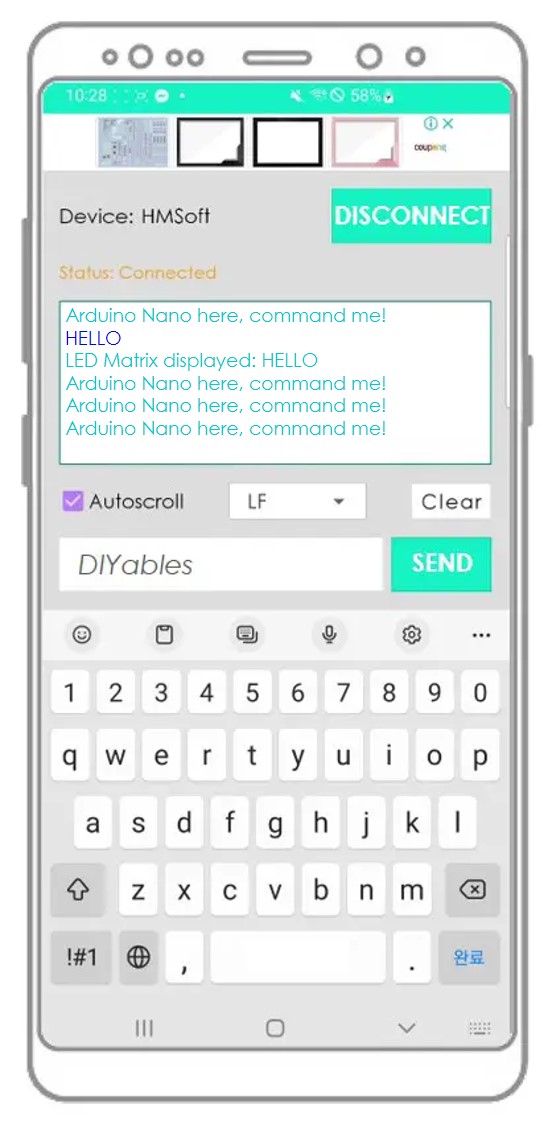

- Escribe un mensaje, por ejemplo “HOLA”, y luego pulsa el botón Enviar para enviarlo al Arduino Nano.

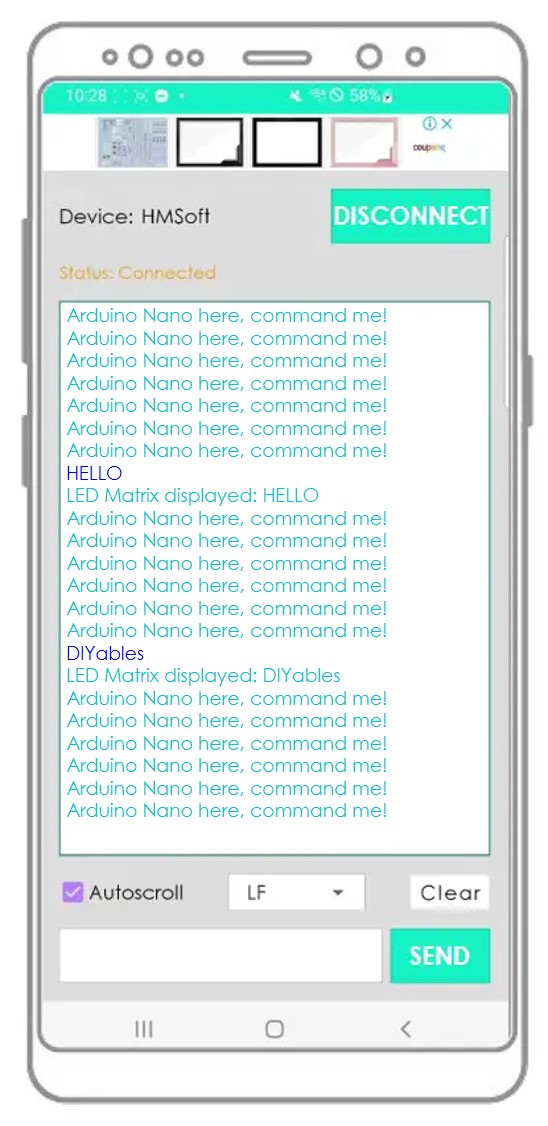

- Examina el mensaje mostrado en la pantalla de la matriz LED y en la aplicación Bluetooth.
- Confirma el resultado en la aplicación de Android.
