Arduino Nano - Sensor de movimiento - LED

Este tutorial explica cómo usar Arduino Nano y un sensor de movimiento para controlar un LED. En detalle:

Esto se puede aplicar en un proceso de automatización que desencadena acciones al detectar la presencia humana.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables ATMEGA328P Nano Development Board
1×Cable USB A a Mini-B
1×Sensor de Movimiento HC-SR501
1×LED Kit
1×LED (red)
1×LED Module
1×220Ω Resistor
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y sensor de movimiento

Si no está familiarizado con el LED y con el sensor de movimiento (incluyendo la asignación de pines, la funcionalidad y la programación), los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

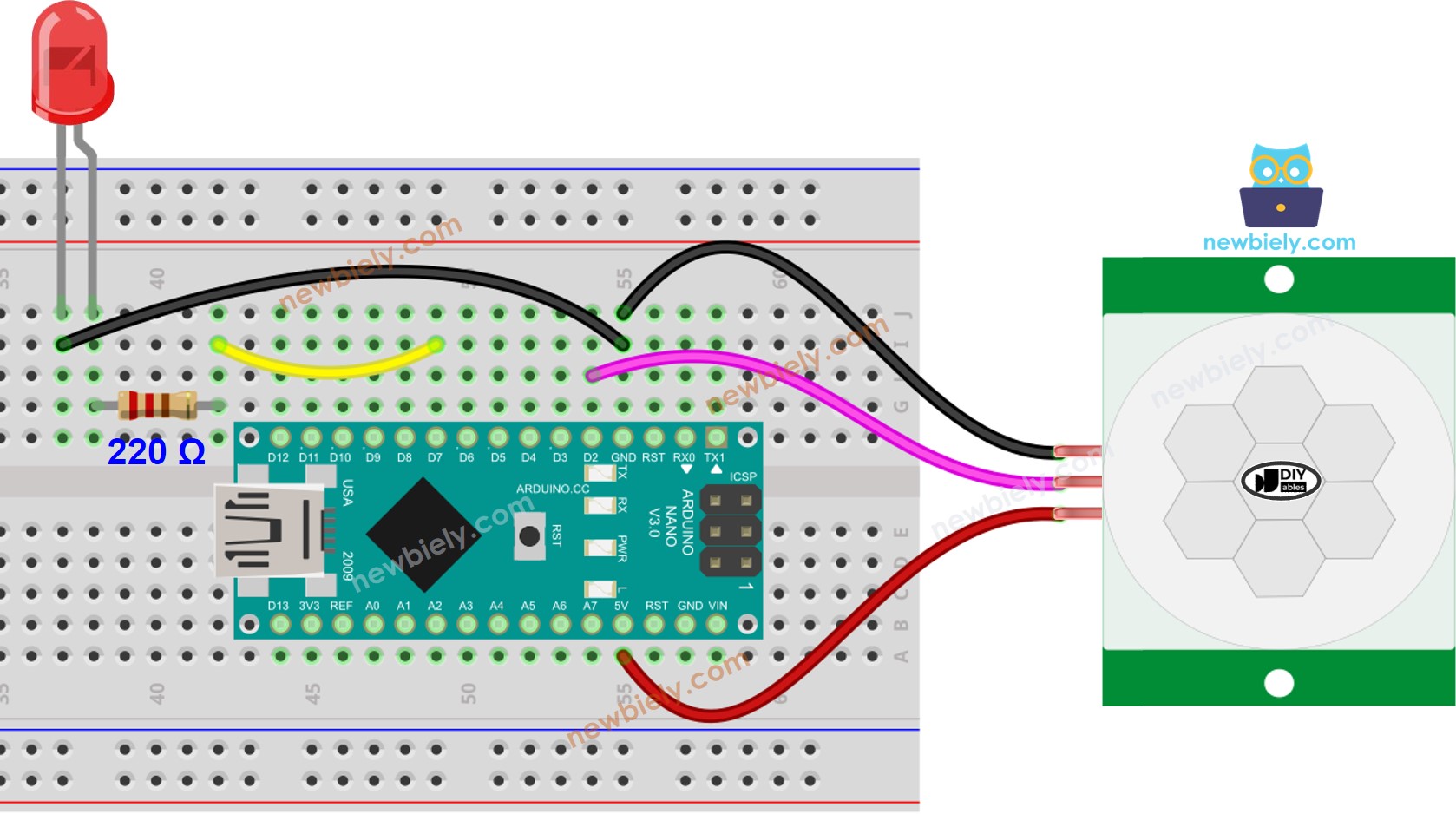

Diagrama de cableado del LED para sensor de movimiento con Arduino Nano

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Configuración inicial

Time Delay AdjusterScrew it in anti-clockwise direction fully.
Detection Range AdjusterScrew it in clockwise direction fully.
Repeat Trigger SelectorPut jumper as shown on the image.
Configuración inicial del sensor de movimiento de Arduino

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-motion-sensor-led */ #define MOTION_SENSOR_PIN 2 // The Arduino Nano pin connected to the OUTPUT pin of motion sensor #define LED_PIN 7 // The Arduino Nano pin connected to the LED int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); digitalWrite(LED_PIN, HIGH); // turn on } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); digitalWrite(LED_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

  • Conecta tu Arduino Nano a tu computadora usando un cable USB.
  • Abre el IDE de Arduino, selecciona la placa y el puerto adecuados.
  • Copia el código anterior y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para cargar el código en el Arduino Nano.
Subir código al IDE de Arduino
  • Mueve tu mano frente al sensor y observa el cambio en el estado del LED.

Explicación del código

¡Echa un vistazo a la explicación línea por línea contenida en los comentarios del código fuente!
