Arduino Nano - Sensor de temperatura LM35
Este tutorial te enseña cómo usar Arduino Nano para leer la temperatura del sensor LM35. En detalle, aprenderemos:
- Cómo conectar Arduino Nano al sensor de temperatura LM35.
- Cómo programar Arduino Nano para obtener la temperatura del sensor LM35.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor de temperatura LM35
La disposición de pines del sensor de temperatura LM35
El sensor de temperatura LM35 tiene tres pines:
- Pin GND: Debe conectarse a la tierra (0 V).
- Pin VCC: Debe conectarse al VCC (5 V).
- Pin OUT: Esta señal de salida proporciona una tensión de salida que es linealmente proporcional a la temperatura y debe conectarse a un pin analógico en Arduino Nano.
Cómo funciona
El LM35 produce una tensión que es linealmente proporcional a la temperatura en grados Celsius. Su factor de escala de salida es de 10 mV/°C, lo que significa que la temperatura puede determinarse dividiendo la tensión (en mV) de la salida entre 10.

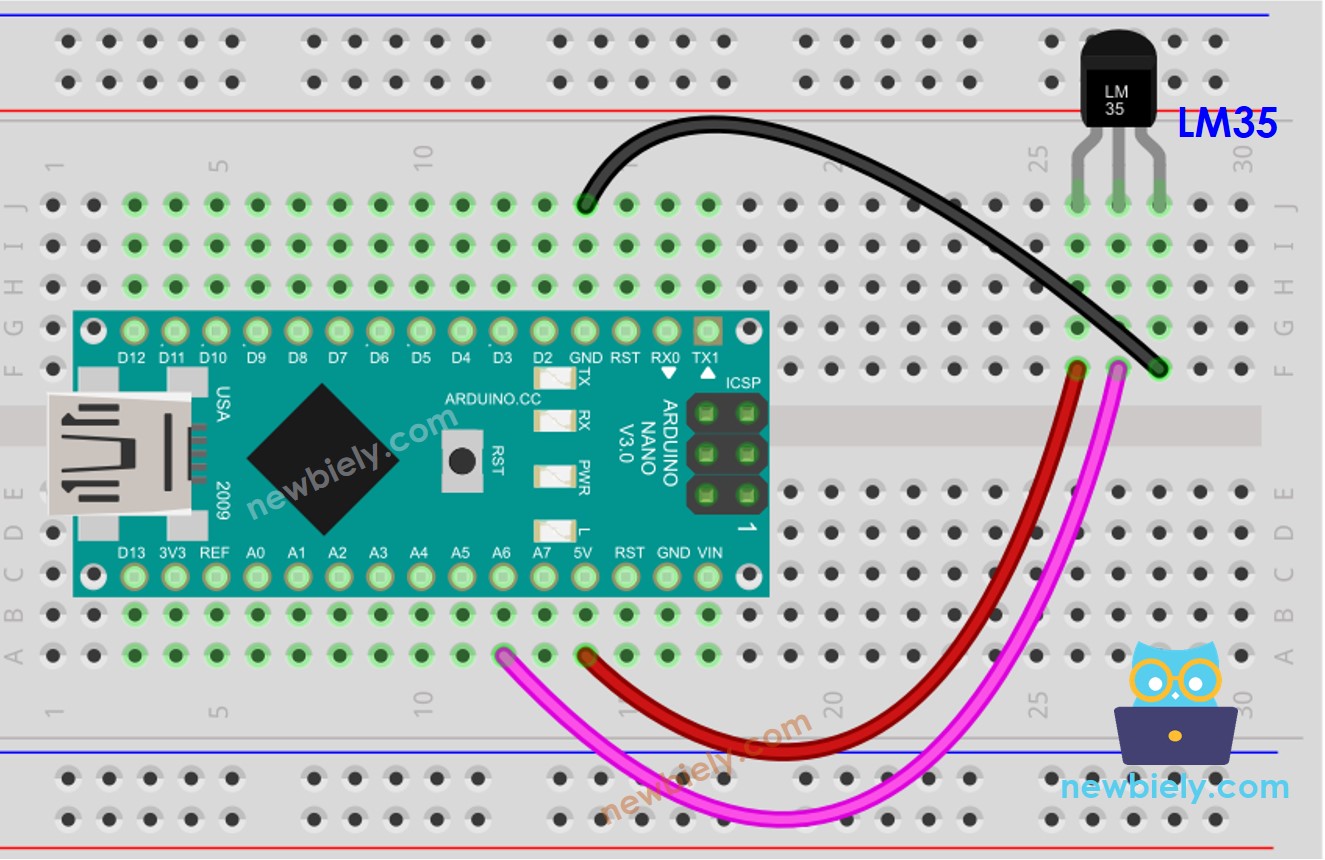

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Cómo programar para el sensor de temperatura LM35
- Obtenga el valor ADC del sensor de temperatura utilizando la función analogRead().
int adcVal = analogRead(PIN_LM35);
- Transforma el valor del ADC en una tensión en milivoltios.
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
- Transforma el voltaje en temperatura en grados Celsius.
float temperature_C = milliVolt / 10;
- Opcional: Convertir de Celsius a Fahrenheit.
float temperature_F = temperature_C * 9 / 5 + 32;
Código de Arduino Nano
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-lm35-temperature-sensor
*/
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A6 // The Arduino Nano pin connected to LM35 sensor
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the temperature sensor
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float temperature_C = milliVolt / 10;
// convert the Celsius to Fahrenheit
float temperature_F = temperature_C * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("Temperature: ");
Serial.print(temperature_C); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(temperature_F); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Pasos R\u00e1pidos
- Copia el código y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir en el IDE para enviarlo a tu Arduino Nano.
- Sostén el sensor en tu mano.
- Consulta el resultado en el Monitor Serial.
COM6
Temperature: 26.31°C ~ 79.36°F
Temperature: 26.44°C ~ 79.59°F
Temperature: 26.50°C ~ 79.70°F
Temperature: 26.56°C ~ 79.81°F
Temperature: 27.06°C ~ 80.71°F
Temperature: 27.75°C ~ 81.95°F
Temperature: 28.37°C ~ 83.07°F
Temperature: 29.00°C ~ 84.20°F
Temperature: 29.56°C ~ 85.21°F
Temperature: 30.00°C ~ 86.00°F
Temperature: 30.31°C ~ 86.56°F
Temperature: 30.62°C ~ 87.12°F
Temperature: 30.87°C ~ 87.57°F
Autoscroll
Clear output
9600 baud
Newline
Mejorando la precisión de la temperatura
En el código anterior, la tensión de referencia del ADC se establece en el valor predeterminado de 5 V (5000 mV). Para aumentar la resolución de temperatura, la tensión de referencia puede cambiarse a INTERNAL, que es de 1,1 V a 1100 mV, utilizando la función analogReference().
Esta tabla muestra la diferencia entre las tensiones de referencia de 5000 mV y 1100 mV.
| Vref(mV) | 5000 mV (by default) | 1100 mV (INTERNAL) |
|---|---|---|
| Reading Resolution | 5000/1024 = 4.88 mV | 1100/1024 = 1.07 mV |
| Temperature Resolution | 0.488 °C | 0.107 °C |
| Temperature Range | 0 to 500 °C | 0 to 110 °C |
Código de Arduino Nano
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-lm35-temperature-sensor
*/
#define ADC_VREF_mV 1100.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A6 // The Arduino Nano pin connected to LM35 sensor
void setup() {
Serial.begin(9600);
// switch to Internal 1.1V Reference
analogReference(INTERNAL);
}
void loop() {
// get the ADC value from the temperature sensor
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // ADC_VREF_mV = 1100 mV
// convert the voltage to the temperature in Celsius
float temperature_C = milliVolt / 10;
// convert the Celsius to Fahrenheit
float temperature_F = temperature_C * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("Temperature: ");
Serial.print(temperature_C); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(temperature_F); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
