Arduino Nano - Teclado numérico - LCD

Este tutorial te enseña cómo usar Arduino Nano para mostrar la entrada del teclado en la pantalla LCD.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	LCD I2C
1	×	Teclado 3x4 and 4x4 Kit
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del teclado numérico y de la pantalla LCD

Si no estás familiarizado con el teclado y la pantalla LCD (disposición de pines, cómo funciona, cómo programar...), los siguientes tutoriales pueden ayudarte:

Diagrama de Cableado

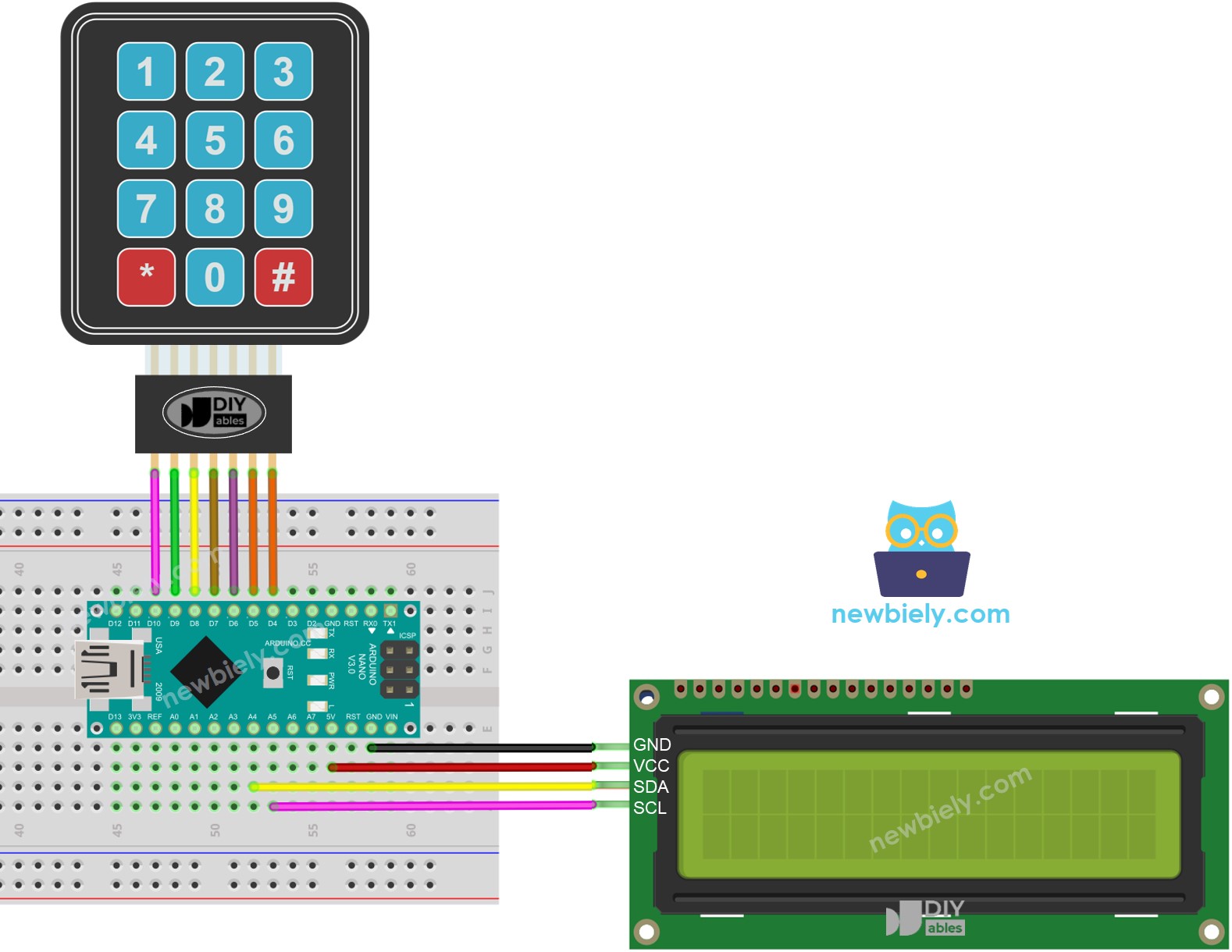

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-keypad-lcd */ #include <Keypad.h> #include <LiquidCrystal_I2C.h> const int ROW_NUM = 4; //four rows const int COLUMN_NUM = 3; //four columns const byte pin_rows[ROW_NUM] = {10, 9, 8, 7}; // The Arduino Nano pin connected to the row pins of the keypad const byte pin_column[COLUMN_NUM] = {6, 5, 4}; // The Arduino Nano pin connected to the column pins of the keypad char key_layout[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows int cursorColumn = 0; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); } void loop() { char key = keypad.getKey(); if (key) { lcd.setCursor(cursorColumn, 0); // move cursor to (cursorColumn, 0) lcd.print(key); // print key at (cursorColumn, 0) cursorColumn++; // move cursor to next position if (cursorColumn == 16) { // if reaching limit, clear LCD lcd.clear(); cursorColumn = 0; } } }

※ Nota:

La dirección de la pantalla LCD puede diferir según el fabricante. En nuestro código, hemos utilizado 0x27, tal como lo especifica DIYables.

Pasos R\u00e1pidos

Conecta un cable USB al Arduino Nano y a la PC.
Abre el IDE de Arduino, selecciona la placa y el puerto adecuados.
Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “keypad” y localiza la biblioteca keypad de Mark Stanley y Alexander Brevig.
Presiona el botón Instalar para instalar la biblioteca keypad.

Busca “LiquidCrystal I2C” y localiza la biblioteca LiquidCrystal_I2C creada por Frank de Brabander.
Luego, haz clic en el botón Instalar para instalar la biblioteca mencionada.

Biblioteca LiquidCrystal I2C para Arduino Nano

Copie el código y ábralo en Arduino IDE.
Haga clic en el botón Subir en Arduino IDE para compilar y cargar el código en Arduino Nano.

Presione ciertas teclas en el teclado numérico
Verifique el resultado en la pantalla LCD

Si la pantalla LCD no muestra nada, consulta Solución de problemas en LCD I2C para obtener ayuda.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!
