Arduino Nano - Sensor de temperatura - LCD

Este tutorial te enseña cómo usar Arduino Nano para obtener la temperatura de un sensor DS18B20 y mostrarla en una pantalla LCD I2C.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	LCD I2C
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	4.7 kΩ Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de temperatura y de la pantalla LCD

Si no estás familiarizado con el sensor de temperatura y con el LCD (disposición de pines, cómo funciona, cómo programarlo...), los siguientes tutoriales pueden ayudarte:

Diagrama de Cableado

Esquema de cableado utilizando una protoboard.

This image is created using Fritzing. Click to enlarge image

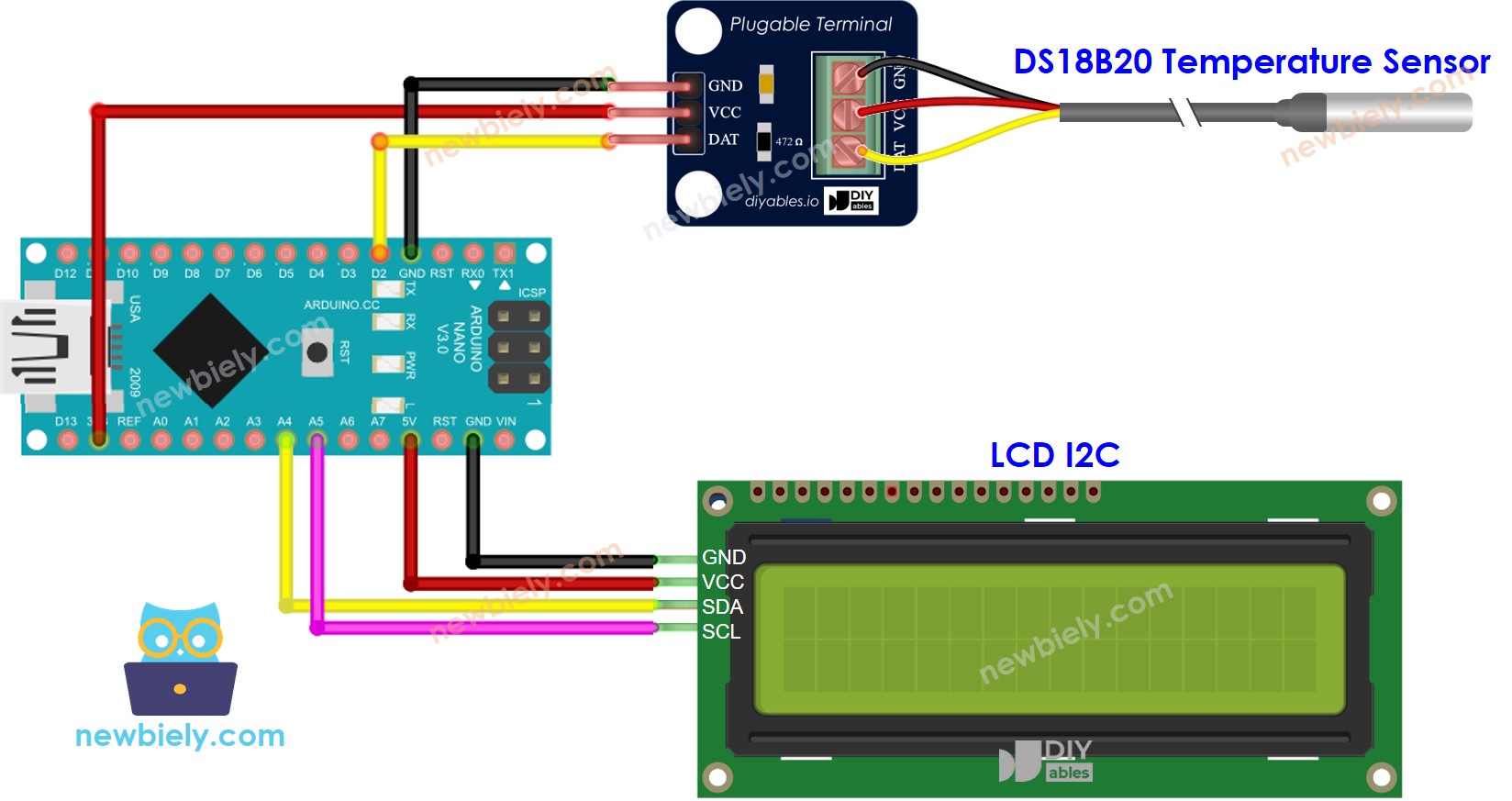

Diagrama de cableado que utiliza un adaptador de terminal (recomendado).

Diagrama de cableado LCD para Arduino Nano con sensor de temperatura DS18B20

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Recomendamos comprar un sensor DS18B20 junto con su adaptador de cableado para una configuración sin problemas. Este adaptador incluye una resistencia integrada, lo que elimina la necesidad de una resistencia adicional en el cableado.

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN 2 // The Arduino Nano pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float temperature_C; // temperature in Celsius float temperature_F; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print((char)223); // print ° character lcd.print("F"); delay(500); }

※ Nota:

La dirección del LCD puede variar según el fabricante. En el código, hemos utilizado 0x27 tal como lo especifica el fabricante DIYables.

Pasos R\u00e1pidos

Conecta el cable USB al Arduino Nano y a tu PC.
Inicia el IDE de Arduino y luego selecciona la placa y el puerto adecuados.
Haz clic en el icono Libraries en la barra izquierda del IDE de Arduino.
Busca “Dallas”, luego localiza la biblioteca DallasTemperature creada por Miles Burton.
Pulsa el botón Install para instalar la biblioteca DallasTemperature.

Biblioteca de Dallas Temperature para Arduino Nano

Se le pedirá que instale la dependencia. Haga clic en el botón Instalar Todo para instalar la biblioteca OneWire.

Busca “LiquidCrystal I2C” y localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Luego, haz clic en el botón Instalar para instalar la biblioteca.

Biblioteca LiquidCrystal I2C para Arduino Nano

Copia el código y ábrelo en el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.

Conecte el sensor al agua caliente y al agua fría, o sosténgalo en la mano.
Compruebe la pantalla LCD para ver los resultados.

Si la pantalla LCD no muestra nada, consulte Solución de problemas en LCD I2C para obtener orientación.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
